Dansk
Funktionsbeskrivelse
Interfacemodulet gør det muligt at aktivere brandalarmscentralen FPA-5000 via det overordnede
alarmanlæg UGM 2020.
Modulet har to bidirektionale transmissionsruter.

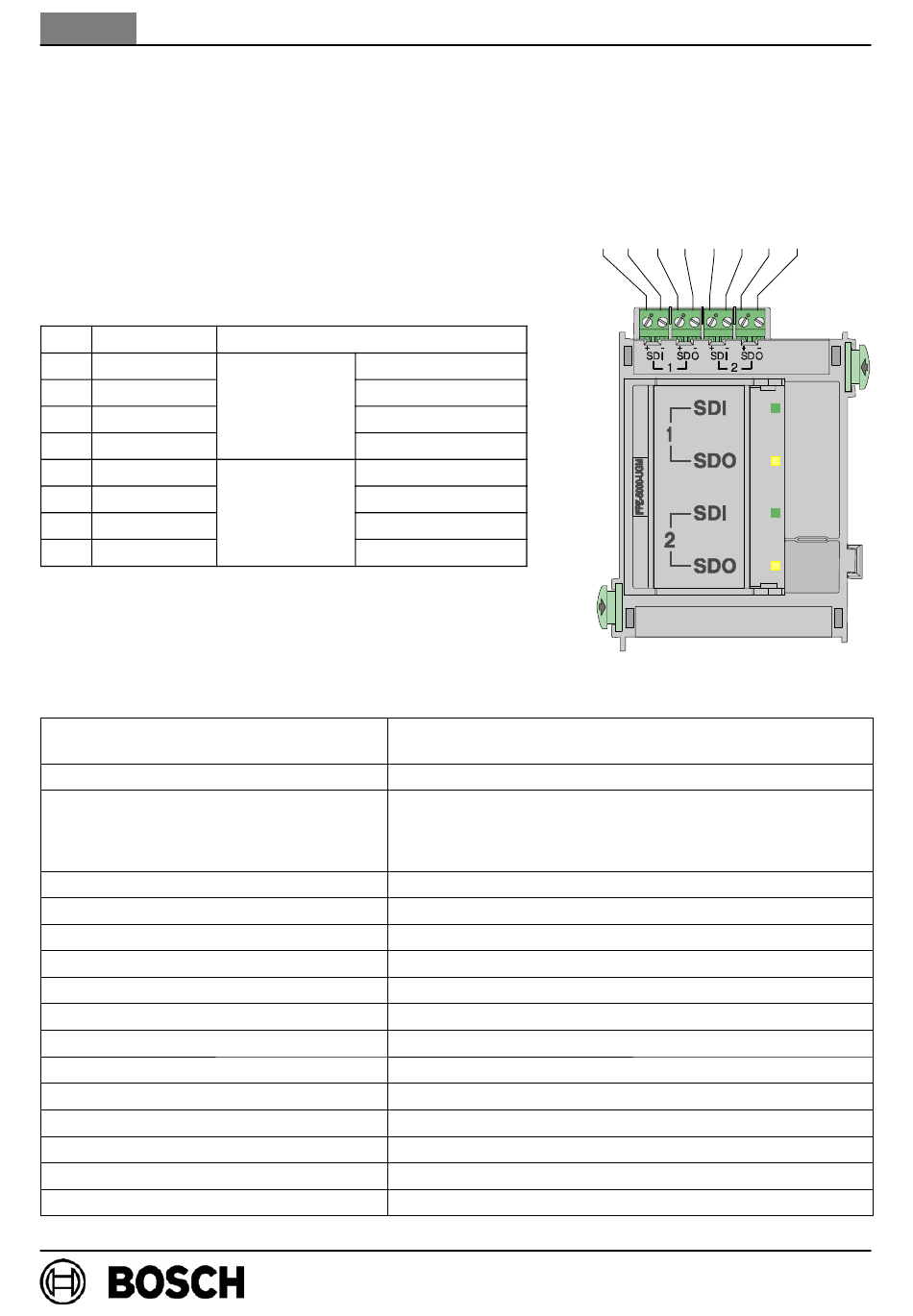

Klemmebelægning
Pos. Påskrift
1 SDI 1 +
2 SDI 1 -
3 SDO 1 +
4 SDO 1 -
5 SDI 2 +
6 SDI 2 -
7 SDO 2 +
8 SDO 2 -

Tekniske data

Betjenings- og indikatorelementer
Indgangsspænding
Maks. strømforbrug
- Dvalefunktion
- én transmissionsrute er aktiv
- begge transmissionsruter er aktive
Maks. ledningslængde
Maksimal ledningsmodstand
overførselshastighed
Beskyttelsesklasse
Sikkerhedsklasse
EMC - elektromagnetisk kompatibilitet
EMC - emission
Tilladt driftstemperatur
Tilladt opbevaringstemperatur
Tilladt relative fugtighed
Kabinetmateriale og -farve
Dimensioner (H x B x D)
Vægt
Produktbeskrivelse FPE-5000-UGM
Tilslutning
Dataindgang +
Dataindgang -
transmissions transmissions-
rute 1
Dataudgang +
Dataudgang -
Dataindgang +
Dataindgang -
Transmissions Transmissions-
rute 2
Dataudgang +
Dataudgang -
4 tofarvede LED'er (Grøn = transmission/Gul = fejl)
1 tast (LED-test)
20 V DC - 30 V DC (min - maks) / 5 V DC ±5 %
10 mA (ved 24 V DC)
13 mA (ved 24 V DC)
1000 m
70 Ω
9600 bit(s) ved 1000 m . . . 38400 bit(s) ved 200 m
IP 30 / EN 60529
II iht. IEC 60950 / EN 60950
EN 50130-4 / FCC Del 15
EN 61000-6-3 / FCC Del 15
-5 _C. . . 50 _C
-20 _C. . . 60 _C
maks. 95 % ikke-kondenserende
ABS kunststof (UL94 V-0), silkemat antrasit, RAL 7016
ca. 110x90x60 mm
ca. 150 g
7 mA (ved 24 V DC)
