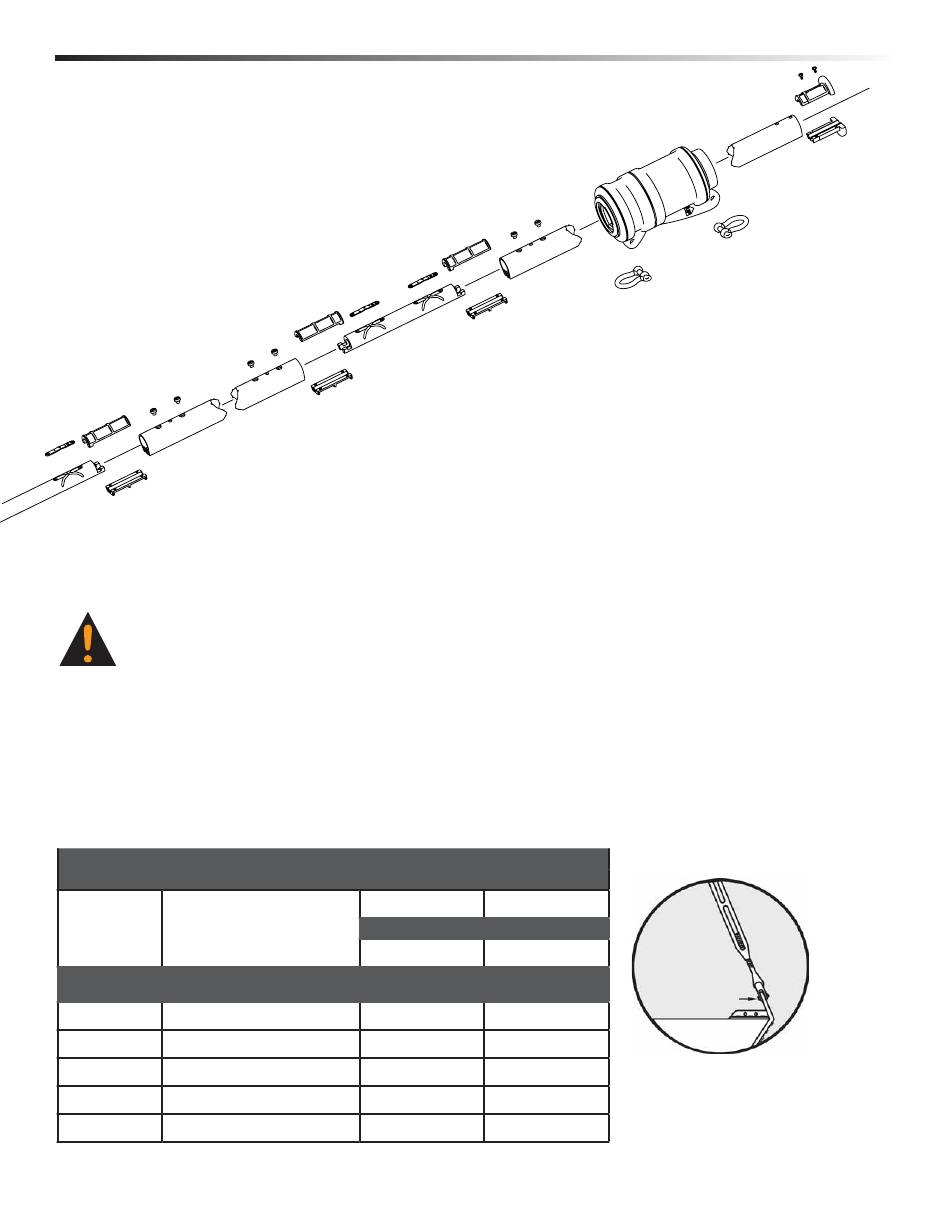

Pièces - Harken MKIV Unit 1 Manuel D'installation

Préassemblage
10
9
Contrôle des dimensions
1. Vérifiez les dimensions d'axe à épaulement et d'étai dans le tableau ci-dessous.
ATTENTION ! Harken recommande d'éviter de percer la ferrure d'étrave ou l'articulation de
l'étai afin d'éviter de fragiliser le gréement et d'écarter tout risque consécutif d'accident,
d'avaries au navire ainsi que tout danger de blessures corporelles ou de mort. Des consignes
de sécurité supplémentaires sont disponibles sur le site Internet www.harken.com.
2. Harken ne recommande pas le perçage de la cadène ou du cardan. Dans certains cas, des douilles sont
proposées
pour les bateaux dotés d'axes à épaulement de taille inférieure.
3. Le tambour tiendra-t-il sur l'étrave ? Voir la page 6. Au besoin, utiliser un cardan supplémentaire pour
rehausser légèrement l'ensemble. Pour éviter l'ancre, utiliser une latte ridoir longue Harken pouvant être
coupée à des longueurs diverses.
N° de réf. de
l'ensemble
Description
7411.10 MKIV Ensemble 1
N° de réf.
du cardan Description
7411.20 1/2 Œil/chape réversible
7311.20 1/2 Chape/chape
7311.20 5/8 Embout/chape
7311.21 1/2 Latte ridoir longue avec cardan
7311.21 5/8 Latte ridoir longue avec cardan
12
13
11
Contrôle des dimensions
Dimensions du câble
1/4", 9/32", 5/16"
-8, -10
Dimension de l'axe à
épaulement de la cadène
1/2"
1/2"
5/8"
1/2"
5/8"
MKIV Ensemble 1
6mm, 7mm, 8mm
Dimensions du rod
5.72mm, 6.35mm
12.7mm
12.7mm
15.9mm
12.7mm
15.9mm
16
14
Axe à épaulement
de la cadène
Pièces
15
3
