Manuels Connexes pour SHOWTEC Media Panel 50
Sommaire des Matières pour SHOWTEC Media Panel 50

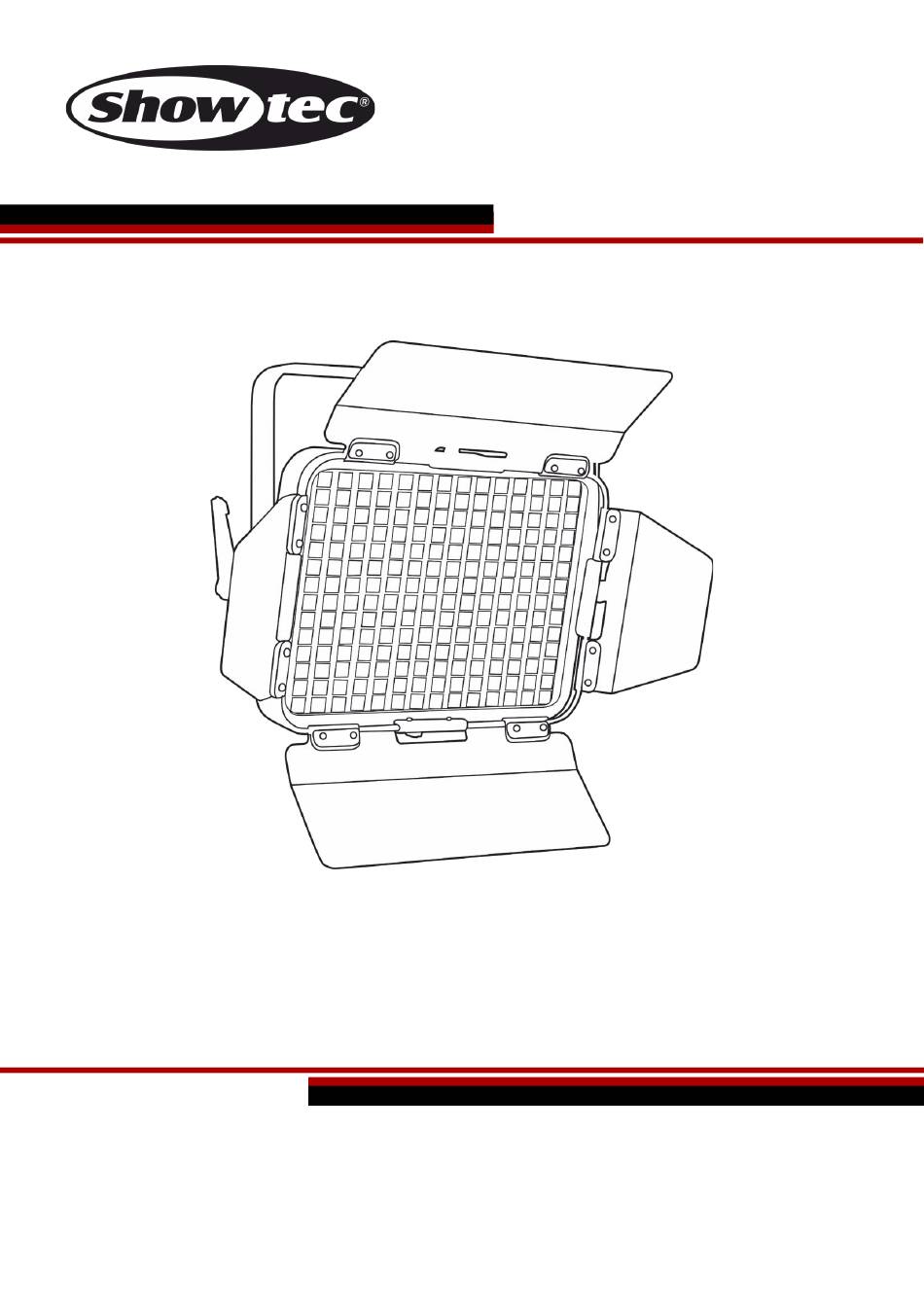

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Media Panel 50 Code de produit : 33300 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Avant-Propos
Media Panel 50 Avant-propos Merci d’avoir acheté ce produit Showtec. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisateur pour vous y référer ultérieurement car il fait partie intégrante du produit. -
Page 3: Table Des Matières
Media Panel 50 Table des matières Introduction ................................3 1.1. Avant d’utiliser le Produit ..........................3 1.2. Utilisation prévue ..............................3 1.3. Durée de vie du produit ........................... 3 1.4. Longévité des LEDs ............................4 1.5. Conventions de texte ............................4 1.6. -
Page 4: Introduction
Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Showtec Media Panel 50 ● Câble d’alimentation Schuko vers IEC (1,5 m) ●... -
Page 5: Longévité Des Leds
Media Panel 50 1.4. Longévité des LEDs La sortie lumineuse des LEDs diminue progressivement avec le temps (dépréciation des lumens). Les températures de fonctionnement élevées contribuent à ce processus. Vous pouvez prolonger la durée de vie des LEDs en assurant une ventilation adéquate et en faisant fonctionner les LEDs à la plus faible luminosité... -
Page 6: Symboles Figurant Sur L'étiquette D'informations
Media Panel 50 1.7. Symboles figurant sur l’étiquette d’informations Ce produit est fourni avec une étiquette d’informations. L’étiquette d’informations est située à l’arrière de l’appareil. L’étiquette d’informations contient les symboles suivants : Cet appareil ne doit pas être traité comme un déchet ménager. -
Page 7: Sécurité
Media Panel 50 Sécurité Important Lisez et suivez les instructions de ce manuel d’utilisateur avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. - Page 8 Media Panel 50 ● En cas d’orage, n’utilisez pas l’appareil. Débranchez immédiatement l’appareil de l’alimentation électrique. AVERTISSEMENT Risque de brûlures dues à une surface chaude La surface et les parties internes de l'appareil peuvent devenir très chaudes pendant le fonctionnement.
-
Page 9: Exigences Pour L'utilisateur
Media Panel 50 ● Si l’appareil est exposé à des différences extrêmes de température (par exemple après le transport), ne le branchez pas immédiatement. Laissez l’appareil atteindre la température ambiante avant de le mettre en marche, sinon il risque d’être endommagé par la condensation formée. -
Page 10: Description De L'appareil
Description de l’appareil Le Media Panel 50 est un panneau LED vidéo de 50 watts de type lumière du jour blanche adapté à diverses applications en studio et en vidéo. Un support de batterie de type V-Mount est disponible en option pour une utilisation mobile (code de produit 33310). -
Page 11: Vue De La Partie Arrière
Media Panel 50 3.2. Vue de la partie arrière Schéma 03 05) Affichage LED 06) Contrôle DIMMER (variateur) 07) ON / OFF 08) Adaptateur d’alimentation IN 24 V C.C. Code de produit : 33300... -
Page 12: Caractéristiques Du Produit
Media Panel 50 3.3. Caractéristiques du produit Modèle : Media Panel 50 Alimentation : Tension d’entrée : 100 – 240 V C.A., 50 / 60 Hz Connecteur d’alimentation IN Prise C.C. basse tension Consommation : 50 W Caractéristiques physiques :... -
Page 13: Accessoires En Option
Accessoires en option Le Media Panel est fourni avec des accessoires. De plus, vous pouvez acheter les accessoires suivants : Code de produit : 33310 (Un support de batterie Showtec V-Mount est disponible en option pour une utilisation mobile) 3.5. Dimensions Schéma 04... -
Page 14: Installation
Media Panel 50 Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une mauvaise installation peut provoquer de graves dommages matériels et physiques. Si des systèmes de fixation sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. -
Page 15: Fixation
Media Panel 50 4.4. Fixation L’appareil peut être positionné sur une structure plate ou monté sur une structure ou une autre fixation dans n'importe quelle orientation. Assurez-vous que toutes les charges se situent dans les limites prédéterminées de la structure porteuse. - Page 16 Media Panel 50 Pour monter l’appareil, suivez les étapes suivantes : 01) Utilisez une pince pour fixer le dispositif à la structure de support, comme cela est indiqué dans le schéma 05. Assurez-vous que l'appareil ne puisse pas bouger librement.
-
Page 17: Réglage De L'angle
Media Panel 50 4.4.1. Réglage de l'angle Vous pouvez régler l'angle de l'appareil à l'aide de la vis de réglage (01). 01) Tournez la vis de réglage (01) dans le sens inverse des aiguilles d’une montre pour la libérer. 02) Inclinez l'appareil dans l’angle souhaité (schéma 06). -
Page 18: Installation Du Coupe-Flux
Media Panel 50 4.4.2. Installation du coupe-flux Le cadre accessoire est équipé d’un clip à ressort. Il empêche le coupe-flux de tomber. Installez le cadre du coupe-flux (schéma 08). Tenez le clip à ressort et tirez-le vers le haut sur le dessus de l'appareil et vers le bas sur le dessous (voir schéma 09). -
Page 19: Installation Du Support Libre
Media Panel 50 4.4.3. Installation du support libre Placez le support libre sur le Media Panel. Installez tous les éléments conformément au schéma 11. Vissez les vis. Schéma 11 Code de produit : 33300... -
Page 20: Raccord À L'alimentation
Media Panel 50 4.5. Raccord à l’alimentation DANGER Choc électrique causé par un court-circuit L’appareil accepte une alimentation secteur CA de 100 - 240 V et de 50 / 60 Hz. N’alimentez pas l’appareil avec une autre tension ou fréquence. -
Page 21: Configuration
Media Panel 50 Configuration 5.1. Avertissements et précautions Attention Connectez le câble de données avant d’alimenter l’appareil. 5.2. Configuration autonome Le Media Panel fonctionne comme un appareil autonome. Il ne peut pas être connecté à une console de contrôle ou à d'autres appareils. Il peut uniquement être commandé manuellement. -
Page 22: Fonctionnement
Media Panel 50 Fonctionnement 6.1. Consignes de sécurité pour le fonctionnement Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est destiné à un usage professionnel en tant que projecteur d’intérieur. Il convient uniquement à... -
Page 23: Panneau De Commande
Media Panel 50 6.3. Panneau de commande A) Écran LED Contrôle DIMMER (variateur) Schéma 15 ● Utilisez le Contrôle DIMMER pour augmenter/diminuer les valeurs numériques du variateur. 6.4. Démarrage L'écran affichera la version actuelle du logiciel. 6.4.1. Variateur d’intensité Ce menu vous permet de régler le variateur d’intensité. -
Page 24: Résolution Des Problèmes
Media Panel 50 Résolution des problèmes Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. -
Page 25: Maintenance
Media Panel 50 Maintenance 8.1. Consignes de sécurité pour la maintenance DANGER Choc électrique causé par une tension dangereuse à l’intérieur Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. AVERTISSEMENT Risque de brûlures dues à une surface chaude Laissez refroidir l’appareil pendant au moins 15 minutes avant de l’entretenir ou de le nettoyer. -
Page 26: Consignes De Base Pour Le Nettoyage
Media Panel 50 8.2.1. Consignes de base pour le nettoyage La lentille externe de l'appareil doit être nettoyée périodiquement afin d'optimiser la sortie lumineuse. Le calendrier de nettoyage dépend des conditions sur le site où l’appareil est installé. Si des machines à... -
Page 27: Désinstallation, Transport Et Stockage
Media Panel 50 Désinstallation, transport et stockage 9.1. Consignes pour la désinstallation AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. ● Laissez votre appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de désinstaller l’appareil. - Page 28 ©2021 Showtec...
