1.10 Établissement d'un débit gazeux à travers la cellule à oxygène (suite)
3. Ouvrez lentement le régulateur de débit jusqu'à ce que le débitmètre indique le débit recommandé de 1 à 1,2 L/min
(2 à 2,5 SCFH).
4. Une fois le débit correct établi, veillez à fermer la soupape de surpression en plaçant un objet (le doigt par
exemple, si le gaz est non corrosif) sur l'évent de cette soupape. Bouchez avec le doigt et débouchez l'évent de
la soupape de surpression et assurez-vous que le débitmètre n'affiche aucune modification du débit. Maintenez
la soupape de surpression fermée durant le fonctionnement pour minimiser les fuites dans le système
d'échantillonnage.
Pressions limites
Arrivée de gaz
d'échantillonnage
moisture.IQ Guide d'utilisation
optimales
à l'arrivée
0,2 à 1,0 psig
Régulateur
de débit
Arrivée
Raccord en T
Sortie
Soupape de
surpression

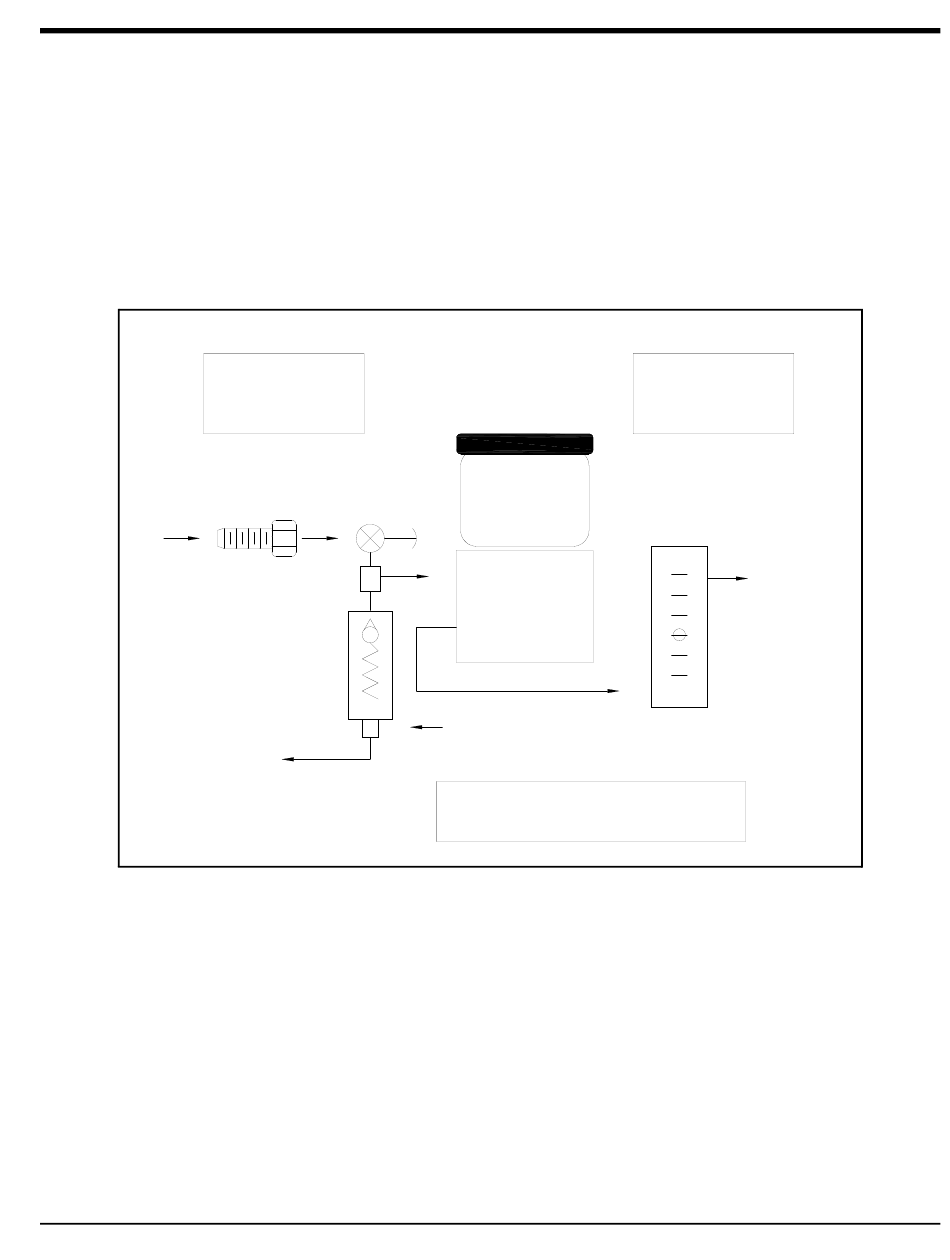

Figure 22 : Schéma d'écoulement du gaz
Réservoir
d'électrolyte
Cellule
à oxygène
Mise à l'air libre
Sortie de gaz d'échantillonnage et
soupape de surpression doivent être
évacués dans l'atmosphère.
Chapitre 1. Installation et câblage
Plage de débit
d'échantillonnage
optimale
2,0 à 2,5 SCFH
Sortie de gaz
d'échantillon-
nage
Débitmètre
