34

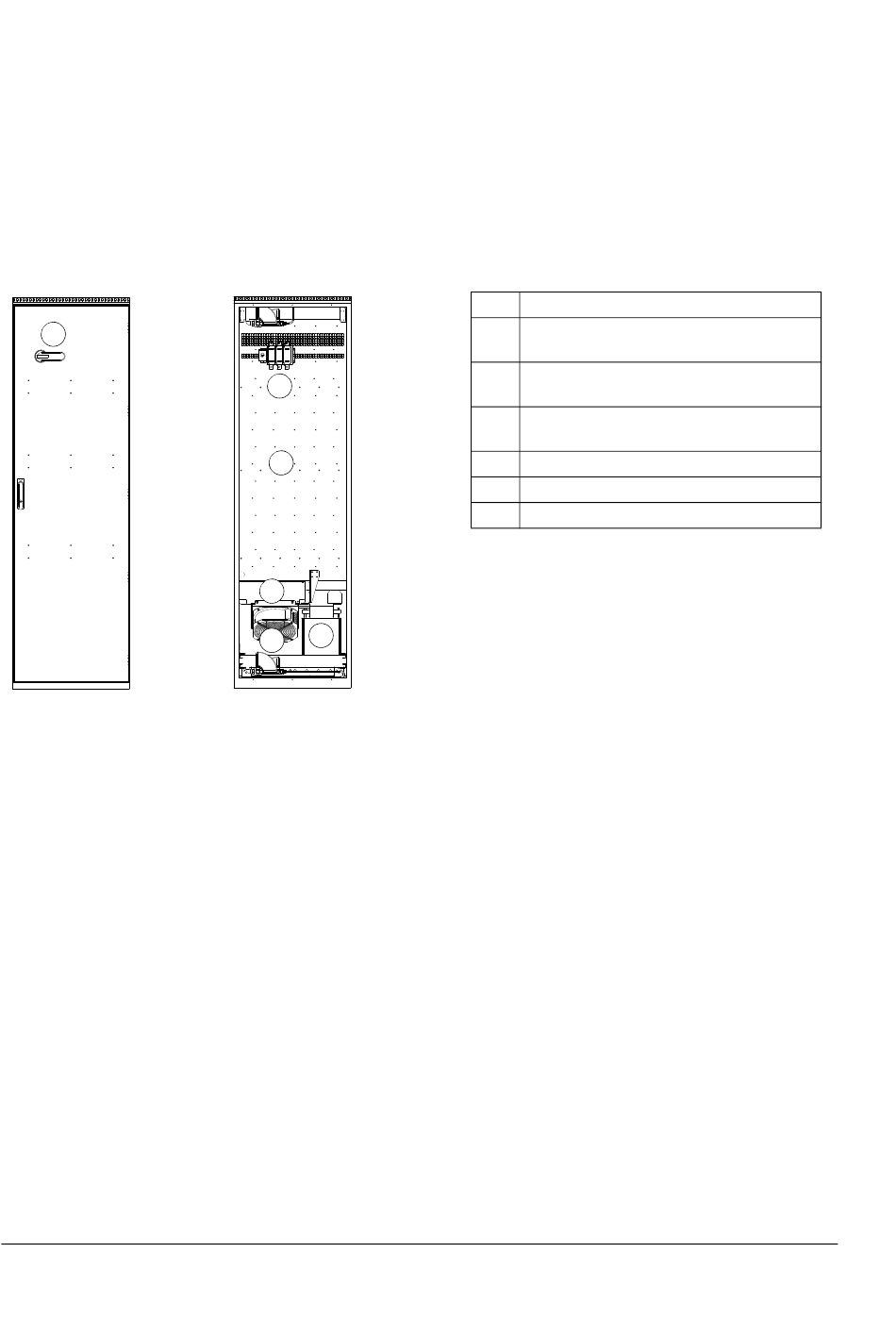

Agencement de l'armoire commande auxiliaire
Une armoire commande auxiliaire de 400 mm ou 600 mm de large est disponible en
option à partir de la taille 2xR8i. Certaines options, comme le transformateur de
tension auxiliaire, exigent une armoire de commande auxiliaire. Le schéma ci-
dessous représente une armoire de 600 mm de large.
Porte fermée
1
L'ACS800-17LC
Porte ouverte
2
3
4
6
5
No.
Description
1
Poignée de l'interrupteur principal pour les
circuits auxiliaires
2
Interrupteur principal pour les circuits
auxiliaires
3
Espace pour les relais de commande,
dispositifs, etc.
4
Echangeur thermique air-liquide
5
Ventilateur de refroidissement
6
Transformateur de tension auxiliaire (T10)
