Betriebsanleitung
4

Montage

4.1

Vorbereitung

Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und
Unversehrtheit kontrollieren.
Kompatibilität sicherstellen
Sachschaden durch inkompatible Produktkombi-
nationen
>> Technische Daten aller verwendeter Produkte
vergleichen. Diese müssen übereinstimmen oder im
angegebenen Bereich liegen.
Tab. 4: Kompatibilität sicherstellen
4.2

TV-Wandhaltermontage

Verletzungsgefahr durch ungeeignete Umge-
bungsbedingungen
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw.
starkem Licht montieren. Dies fördert das Ermüden
der Augen.
Sachschaden durch ungeeignete Umgebungsbe-
dingungen
>> Um Quell- und Ausgabegeräte sowie um Schwenk-
und Neigbereich ausreichend Platz für gute Belüftung
und Beweglichkeit lassen.
Tab. 5: TV-Wandhaltermontage

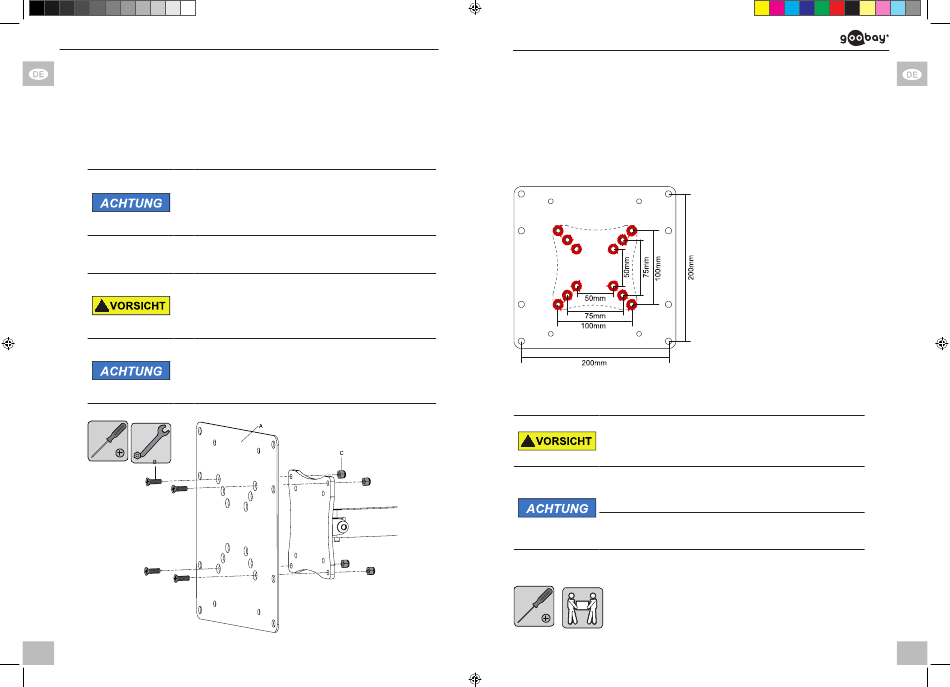

Fig. 1: TV-Wandhaltermontage
6
63267_V3.indd 6-7
Die inneren 12 Montagelöcher dienen der TV-Wandhaltermontage. Diese
erkennen Sie an den konischen Vertiefungen.
1. Drehen Sie den VESA-Adapter (A) so, dass die konischen 12 Montagelöcher
Ihnen zugewandt sind.
2. Befestigen Sie den VESA-Adapter (A) mit den Schrauben (B) und den
Muttern (C) über die passenden VESA-Lochabstände an Ihrer TV-Wandhalt-
erplatte, wie abgebildet.
Fig. 2: innere VESA-Lochabstände
4.3

Flachbildschirmmontage

Verletzungsgefahr durch Stolpern und Sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Sachschaden durch ungeeignete Vorgehensweise
>> Beim Anziehen von Schrauben mäßige Kraft aufwen-
den, um Gewinde nicht zu beschädigen.
>> Flachbildschirm NIE flach auf den Boden legen.
Flachbildschirm nicht durch zu lange Schrauben
>> beschädigen.
Tab. 6: Flachbildschirmmontage
Nutzen Sie hierzu einen der inneren 3
VESA-Lochabstände:
>> 50x50 mm,
>> 75x75 mm oder
>> 100x100 mm
