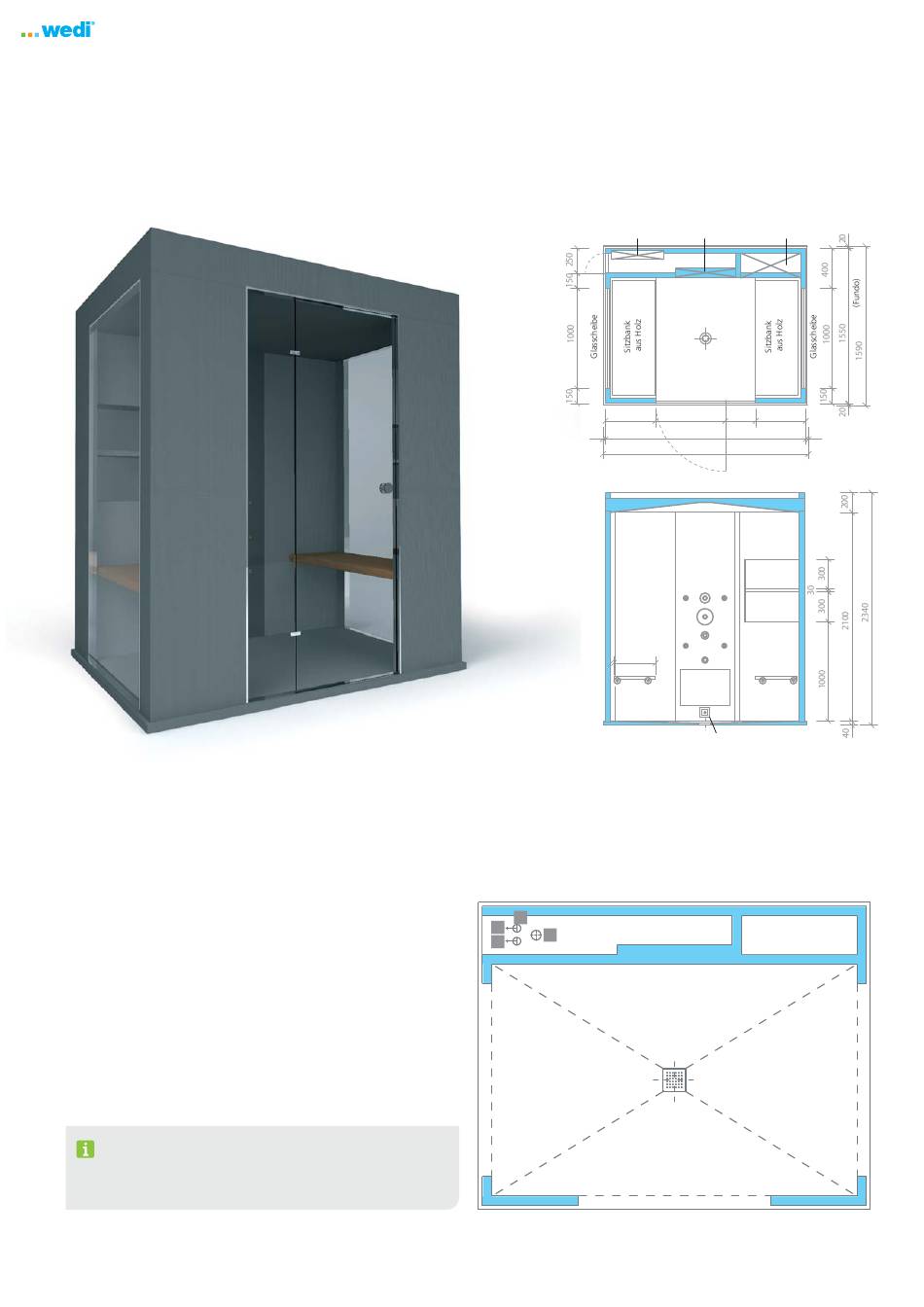

1.5 Installations- und Anschlusspläne
1.5.1 Sanoasa Libertà
1. Elektroanschluss
Zuleitung Dampfgenerator 400V
2
Alternativ (3x6mm ) 230V
Zuleitung Lichttechnik 230V
2. Warmwasseranschluss
3/4 Zoll Außengewinde, Fließdruck mindestens 3bar
3. Kaltwasseranschluss
3/4 Zoll Außengewinde, Fließdruck mindestens 3bar
4. DN 50 Abfluss
Hinweis:
Eine Ausstattungsübersicht der Sanoasa Libertà finden Sie in dem
beigefügten Technikhandbuch auf Seite 4.
10
3/N/PE 6,6KW 3x16A
1/n/PE 6,6KW 32A
1/N/PE 10A
Dampfgenerator
500
20
420
30
1
2
4
3
Duschpaneel Regal
Fundo
Glasscheibe
700 300 500
2000
20
2040
(Fundo)
Regal
Dampfaustritt
