Slot 9 - Vide
Slot 1 - Bleu 101 SP
Slot 7 - Rouge 310 SP
Slot 2 - Vert 203 SP Slot 6 - Bleu profond SP (Congo)
Slot 3 - Orange 311 SP Slot 5 - Magenta 522 SP
Slot 4 - Correcteur de vert (1/2) SP

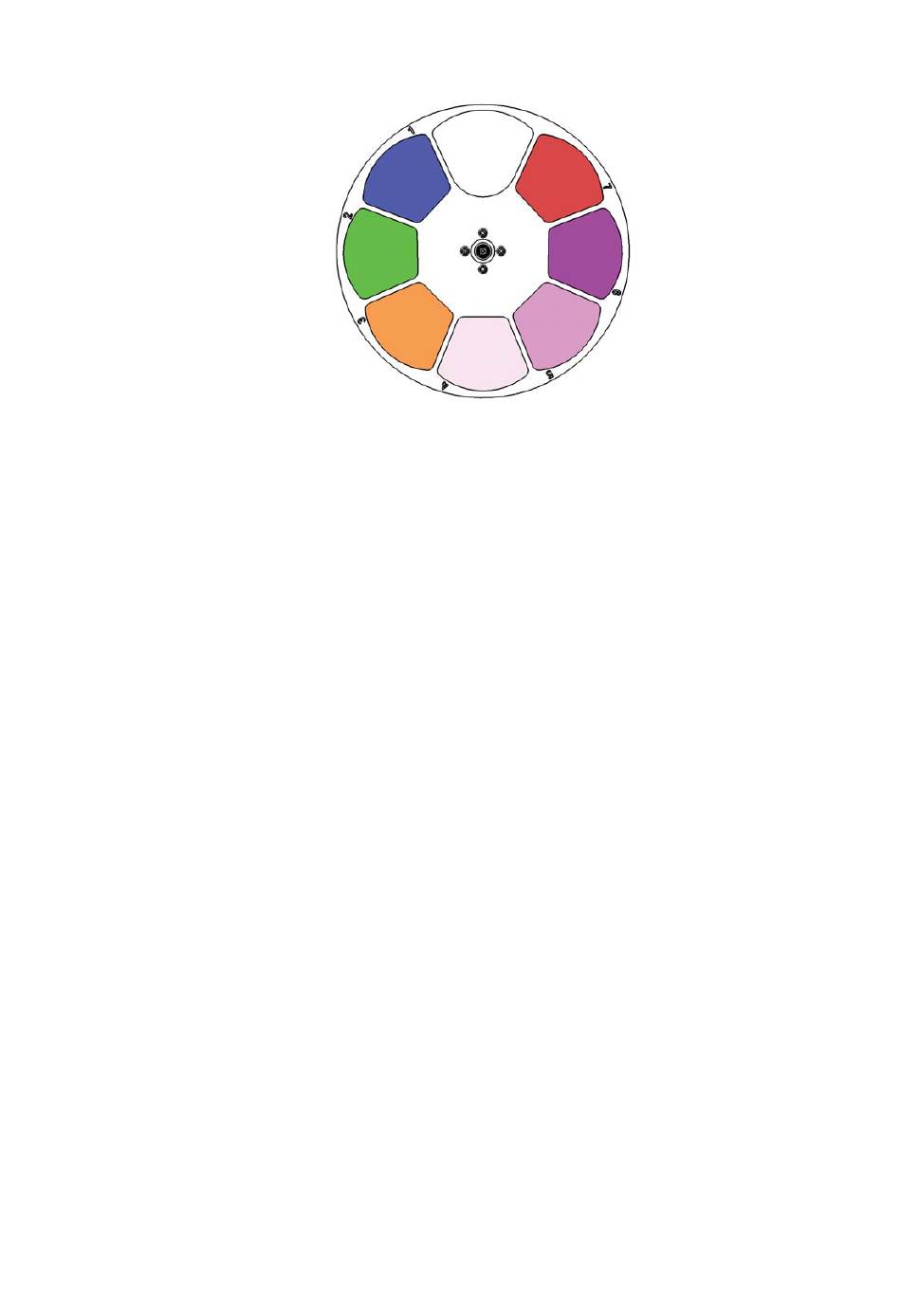

Figure 1: Roue de couleur (vue de la lampe)
De série, le MAC Viper AirFX est fourni avec les filtres ci-dessous installés :
• Slot 1 - Bleu 101 - P/N 46404500
• Slot 2 - Vert 203 SP - P/N 46404510
• Slot 3 - Orange 311 SP - P/N 46404520
• Slot 4 - Correcteur de vert (1/2) SP - P/N 46404541
• Slot 5 - Magenta 522 SP - P/N 46404570
• Slot 6 - Bleu profond SP (Congo) - P/N 46404550
• Slot 7 - Rouge 310 SP - P/N 46404560
• Slot 8 - Vide
Les filtres de couleur sont interchangeables, mais les filtres de rechange doivent suivre les contraintes de
dimensions, de construction et de qualité des filtres originaux. Consultez le Manuel de Sécurité et
d'Installation du MAC Viper AirFX pour les instructions complètes de remplacement.
Gobos d'effets volumétriques
La roue de gobos d'effets volumétriques du MAC Viper AirFX fournit 5 gobos tournant et une position vide.
Les gobos standards sont fournis installés dans l'ordre indiqué en Figure 2.
Les gobos tournants sont indexables (l'orientation est programmable) et capables de rotation continue et
d'oscillation. La roue peut également être mise en rotation continue et en oscillation. Le mode de travail de
la roue est choisi avec son premier canal de commande : indexation de l'image, rotation de l'image,
oscillation de l'image, rotation continue de la roue. Selon le mode choisi, l'angle d'indexation ou la vitesse
de rotation sont réglés avec le canal suivant. Si l'indexation des gobos est activée sur le premier canal, le
réglage fin de l'indexation est disponible avec le troisième canal de contrôle en mode 16 bits comme en
mode 16 bits étendu.
Les gobos sont interchangeables, mais les filtres de rechange doivent suivre les contraintes de dimensions,
de construction et de qualité des filtres originaux. Les gobos sont de taille E-32 (diamètre standard E-37,5
mm, diamètre d'image 32 mm). Consultez le Manuel de Sécurité et d'Installation du MAC Viper AirFX pour
les instructions complètes de remplacement.
Manipuler, installer et stocker les gobos requiert une attention particulière. Consultez le Manuel de Sécurité
et d'Installation du MAC Viper AirFX pour plus de détails.
6 MAC Viper AirFX - Manuel d'Utilisation
