Manuels Connexes pour Avigilon 1.0-H3M-DO1
Sommaire des Matières pour Avigilon 1.0-H3M-DO1

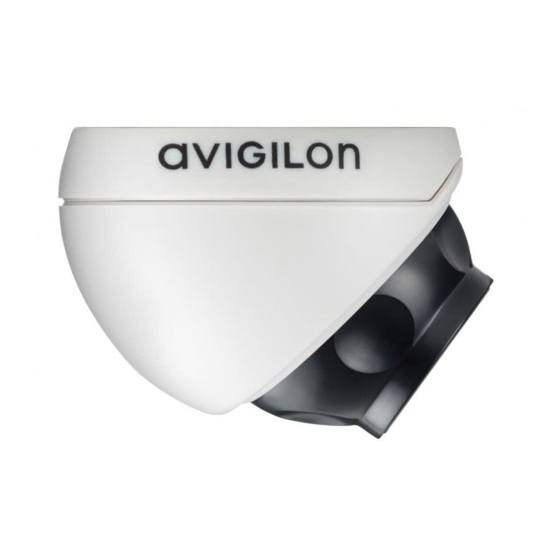

- Page 1 Guide d'installation Modèles de caméra micro-dôme IP H.264 haute définition Avigilon™ : 1.0-H3M-DO1 et 2.0-H3M-DO1...
-
Page 2: Informations De Sécurité Importantes
N'utilisez pas de détergents puissants ou abrasifs lorsque vous nettoyez le corps de l'équipement. Utilisez uniquement les accessoires recommandés par Avigilon. Mentions réglementaires Cet équipement est conforme à section 15 des règles FCC. Le fonctionnement est soumis aux deux conditions... -
Page 3: Informations Sur La Mise Au Rebut Et Le Recyclage
Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l’autorisation accordée à l’utilisateur d’utiliser cet équipement. -
Page 4: Mentions Légales
© 2013 - 2015, Avigilon Corporation. Tous droits réservés. AVIGILON , le logo AVIGILON, et AVIGILON CONTROL CENTER sont des marques de commerce de Avigilon Corporation. Les autres noms de produits mentionnés dans le présent document sont susceptibles d’être des marques de commerce de leur détenteur respectif. -
Page 5: Table Des Matières
Table des matières Présentation Vue avant Vue du dessus Installation Outils et matériel requis Contenu de la boîte de la caméra Étapes d'installation Ajout de trous de fixation Connexion du PoE Attribution d'une adresse IP Accès au flux vidéo en direct Installation de la caméra micro dôme HD Orientation de la caméra micro-dôme HD Pour plus d'informations... -
Page 6: Présentation
Présentation Vue avant 1. Faisceau de câbles 2. Caméra micro-dôme HD 3. Marqueurs d'horizon Fournit des points de référence pour l’alignement de l’image vidéo sur la ligne d’horizon. 4. Port Ethernet Accepte une alimentation et une connexion Ethernet au réseau. La caméra ne peut fonctionner que sur du PoE (Power over Ethernet). -
Page 7: Vue Du Dessus
7. Étiquette de numéro de série Numéro de série du produit et étiquette de référence pièce. Vue du dessus 1. Vis anti-vandalisme Vis imperdable Torx pour fixer le dôme de protection à la base. Vue du dessus... -
Page 8: Installation
Mêche à percer de 3/16 po pour dalle de plafond en placo ou fibre minérale Contenu de la boîte de la caméra Assurez-vous que l'emballage contient les éléments suivants : Caméra micro-dôme HD Avigilon™ Matériel de fixation Manchon en caoutchouc Clé Torx T10 Gabarit de fixation autocollant Étapes d'installation... -
Page 9: Ajout De Trous De Fixation
Ajout de trous de fixation REMARQUE : Si la caméra est installée dehors, le faisceau de câbles doit être conservé à l’intérieur d’un boîtier pour extérieur. Seules les caméras dôme HD sont conformes à un usage en extérieur. Vérifiez que les ouvertures sont correctement scellées. -
Page 10: Attribution D'une Adresse Ip
6. Si vous avez installé le manchon en caoutchouc, faites-le glisser sur l’extrémité du faisceau de câbles. 7. Rentrez l’excédent de faisceau. Si vous stockez le câble à l'intérieur du mur, poussez le faisceau à travers le plus grand trou de la surface de fixation. -
Page 11: Accès Au Flux Vidéo En Direct
Méthode ARP/Ping. Pour plus d'informations, consultez la section Configuration de l’adresse IP par le biais de la méthode ARP/Ping Page 12 Application logicielle NVMS (Network Video Management Software ; par exemple, Avigilon™ Control Center). REMARQUE : Le nom d'utilisateur par défaut de la caméra est admin et le mot de passe par défaut admin. -
Page 12: Orientation De La Caméra Micro-Dôme Hd
a. Éloignez la caméra des trous de montage. Figure 2: Vis de montage. b. Insérez les vis fournies dans les trous puis dans la surface de montage. Vous pouvez utiliser du matériel de fixation autre, à condition qu’il convienne à la surface. Orientation de la caméra micro-dôme HD 1. - Page 13 2. Accrochez le bord avant du dôme de protection à la base pour coincer légèrement la caméra. Figure 3: Accrochez le dôme de protection. 3. Tenez la caméra d’une main et, avec l’autre, déplacez et orientez la caméra au moyen des encoches latérales.
-
Page 14: Pour Plus D'informations
Les guides suivants présentent des informations supplémentaires sur la configuration et l'utilisation de l'appareil : Guide de l'utilisateur Avigilon™ Control Center Client Guide de l'utilisateur de l'interface Web Avigilon™ haute définition H.264 Les manuels sont disponibles sur le site Web d'Avigilon : http://avigilon.com/support-and-downloads. -
Page 15: Indications Des Led
Indications des LED Une fois raccordée au réseau, la diode, ou LED, d'état de connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit les indications des LED : LED d'état de État de la connexion Description connexion Obtention d'une... -
Page 16: Réinitialisation Aux Paramètres D'usine Par Défaut
Réinitialisation aux paramètres d’usine par défaut Si la caméra ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du microcode pour réinitialiser la caméra. 1. Débranchez l'alimentation du dispositif. 2. -
Page 17: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
Configuration de l’adresse IP par le biais de la méthode ARP/Ping Procédez selon les étapes suivantes pour configurer la caméra et utiliser une adresse IP spécifique : 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. 2. -
Page 18: Spécifications
Spécifications Camera (Camera) Objectif Objectif 2,8 mm, F2.0 Réseau Réseau 100Base-TX Type de câblage CAT5 Connecteur RJ-45 Compatibilité ONVIF version 1.02, 2.00, Profile S (www.onvif.org) Protection par mot de passe, cryptage HTTPS, authentification Digest, authentification Sécurité WS, journal d’accès des utilisateurs, authentification basée sur le port 802.1x. IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Protocoles de flux Zeroconf, ARP RTP/UDP, RTP/UDP multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP,RTP/... - Page 19 UL 60950-1 Sécurité CSA 60950-1 IEC/EN 60950-1 Environnement Conforme à la classification environnementale IP66 (caméra seule) FCC, section 15, sous-section B, classe B Émissions EN 55022 classe B électromagnétiques IC ICES-003 classe B Immunité EN 55024 électromagnétique EN 61000-6-1 Spécifications...
-
Page 20: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Avigilon garantit à l'acheteur consommateur d'origine que ce produit est exempt de défectuosités liées au matériel ou à la main-d'œuvre pour une période de 3 années à compter de la date d'achat. La responsabilité du fabricant explicitée ci-dessous se limite au remplacement ou la réparation du produit, voire au remplacement du produit par un produit réparé, et ce à...
