Подключения

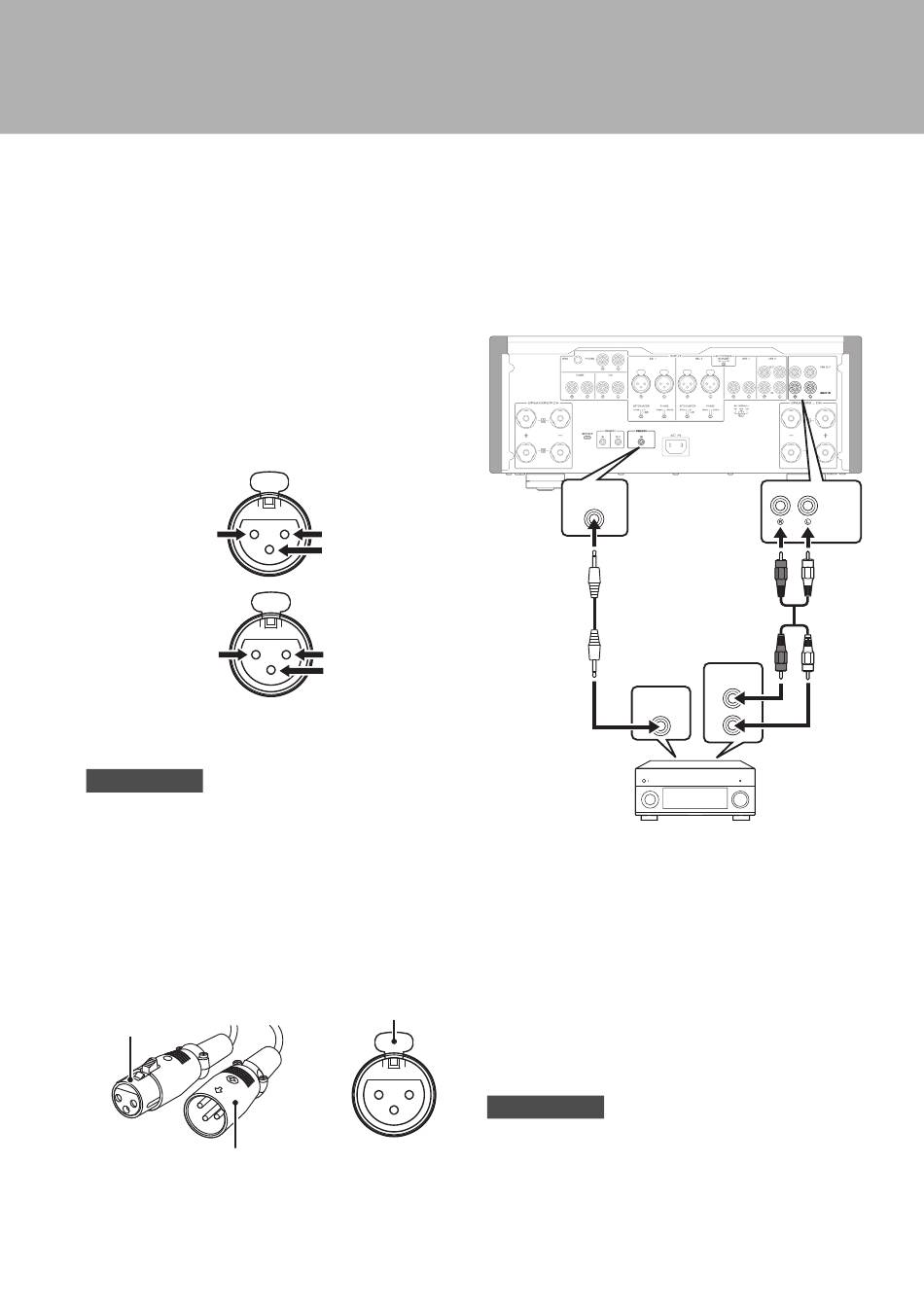

Симметричное соединение
Можно подключить сетевой или CD-проигрыватель,
который имеет симметричные выходные гнезда типа XLR, к
входные гнезда BAL 1 или BAL 2 на аппарате. Для данного
соединения используйте симметричные кабели типа XLR.
Селектор ATTENUATOR: Позволяет устанавливать
допустимый уровень входного сигнала для
симметричных входных гнезд. Выберите значение
ATT. (−6 дБ) если аудиосигнал, выводимый из
подключенного компонента, звучит искаженно.
Селектор PHASE: Позволяет устанавливать
положение (полярность) контакта HOT (контакта
#2: HOT или контакта #3: HOT) на симметричных
входных гнездах.
NORMAL
(Контакт #2: HOT)
2: HOT (+)
INV.
(Контакт #3: HOT)
2: COLD (−)
Обратитесь к руководству по подключенному
компоненту, чтобы узнать положение контакта HOT в
симметричных выходных гнездах компонента.
Примечание
• Выберите значение NORMAL (контакт #2 является
контактом HOT) для проигрывателя Yamaha.
• Не используйте симметричные и несимметричные
соединения для одного компонента одновременно. Это
может сформировать контур заземления, который
создает статические помехи и шум.
• При подключении кабеля обязательно совместите
контакты разъема с отверстиями гнезда, а затем вставьте
штекерный разъем XLR в гнездо до щелчка. Чтобы
отсоединить кабель, нажмите и удерживайте рычажок на
входные гнезде BAL 1 или BAL 2 и вытащите штекерный
разъем XLR из гнезда.
Разъем XLR
(гнездовой)
Разъем XLR
(штекерный)
• Для симметричного соединения выберите BAL 1 или BAL
2 в качестве источника входного сигнала.
216
Триггерное соединение
Можно подключить AV-ресивер Yamaha или другой
компонент, который поддерживает триггерную
функцию. Можно управлять данным аппаратом
синхронно с подключенным компонентом.
1: GND (заземление)
3: COLD (−)
Монофониче
ский кабель с
1: GND (заземление)
3: HOT (+)
При включении питания подключенного компонента
питание аппарата также включается. Одновременно с
этим в качестве источника входного сигнала на
аппарат устанавливается значение MAIN DIRECT.
Если значение MAIN DIRECT выбрано в качестве
Рычажок
источника входного сигнала для данного аппарата на
момент, когда выключается питание подключенного
компонента, данный аппарат перейдет в режим
ожидания.
Примечание
Когда переключатель питания на аппарате установлен в
положение OFF, питание аппарата не будет включаться.
входные гнезде
BAL 1/BAL 2
Задняя панель аппарата
TRIGGER
IN
Стереокабель с
мини-
контактным разъемом
штекером
TRIGGER
OUT
AV-ресивер Yamaha или другой
компонент, который имеет гнезда
TRIGGER OUT и гнезда PRE OUT
MAIN IN
PRE OUT
