Anslutningar

Balanserad anslutning

Du kan ansluta en CD-spelare eller en nätverksspelare
som har balanserade uttag för XLR-typ till BAL 1 eller
BAL 2-ingångsuttag på denna enhet. Använd balanserade
kablar av XLR-typ för denna anslutning.
ATTENUATOR-väljare: Gör det möjligt att ställa in den
tillåtna ingångsnivån vid de balanserade uttag. Välj
ATT. (−6 dB) om ljudutgången från den anslutna
komponenten låter förvrängd.
PHASE-väljare: Gör att du kan ställa in läget (fas) på
HOT stift (stift #2: HOT eller stift #3: HOT) vid
balanserade ingångar.
NORMAL
(Stift #2: HOT)
2: HOT (+)
INV.
(Stift #3: HOT)
2: COLD (−)
Se bruksanvisningen för den anslutna komponenten för att
ta reda på läget för det HOT stiftet vid de balanserade
utgångarna på komponenten.
Obs!
• Välj NORMAL (stift blir #2 HOT) för en Yamaha-spelare.
• Använd inte balanserade och obalanserade anslutningar för
en komponent samtidigt. Sådan användning av kablar skulle
skapa en jordningsslinga som kan generera elektrostatisk
laddning och brus.
• När du ansluter en kabel, se till att rikta upp stiften på
kontakten med hålen på uttaget och sätt sedan in XLR
hankontakt i uttaget tills du hör ett klick. För att ta bort
kabeln, tryck och håll ner spaken på BAL 1 eller BAL 2-
ingångsuttaget genom att trycka ut XLR hankontakten från
uttaget.
XLR-kontakt
(honkontakt)
XLR-kontakt
(han-)
• För en balanserad anslutning, välj BAL 1 eller BAL 2 som
ingångskälla.
104

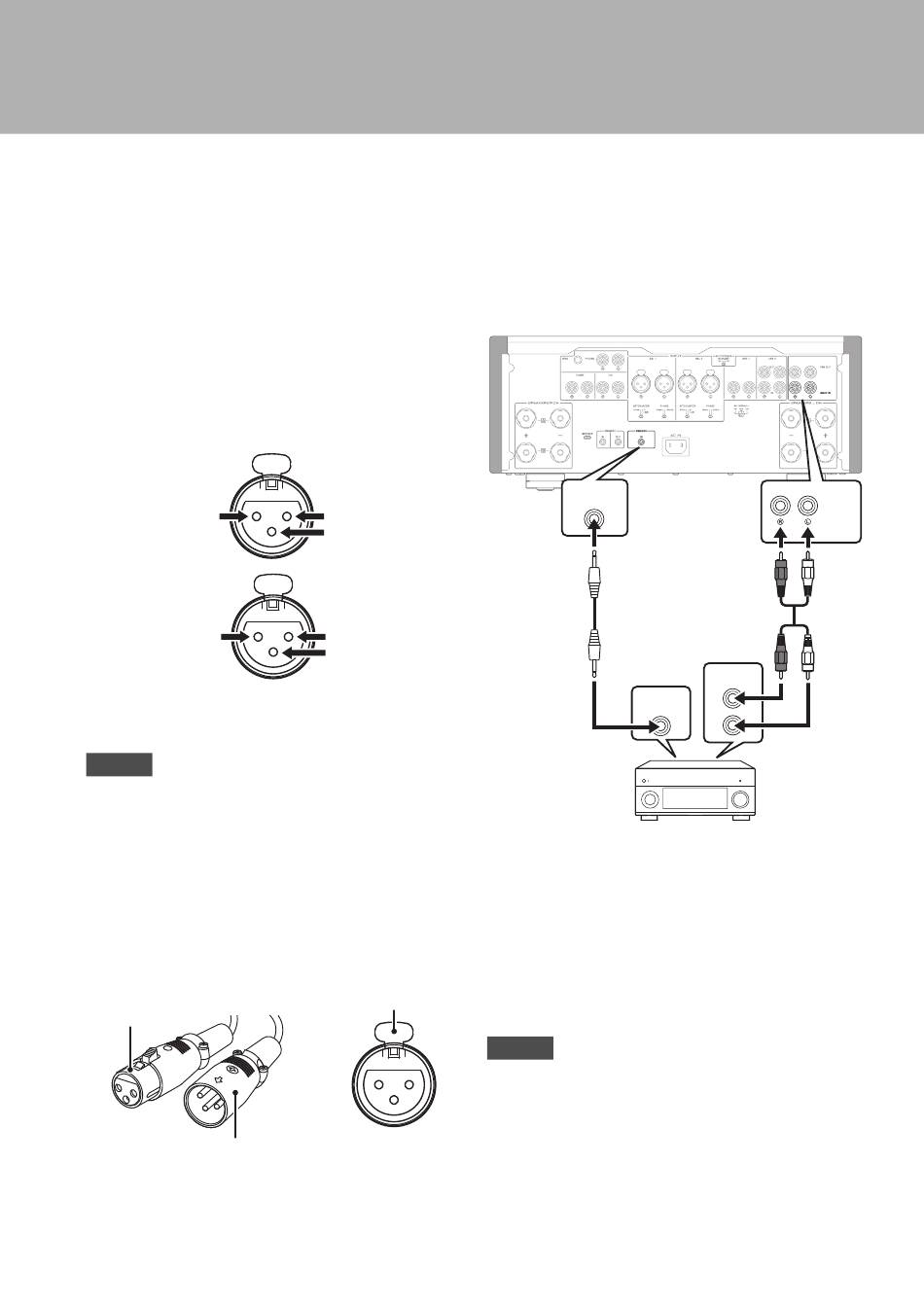

Trigger-anslutning

Du kan ansluta en Yamaha AV-mottagare eller annan
komponent som stöder triggerfunktionen. Du kan styra
den här enheten synkroniserad med en ansluten
komponent.
1: GND (jordad)
3: COLD (−)
minikontakt
1: GND (jordad)
3: HOT (+)
När strömmen till den anslutna komponenten är påslagen,
slås strömmen också på till enheten. Samtidigt är
ingångskällan till enheten satt till MAIN DIRECT.
Om MAIN DIRECT har valts som ingångskälla för denna
enhet, kommer den här enheten att gå in i standby-läge när
Spärr
strömmen till den anslutna komponenten är avstängd.
Obs!
När strömbrytaren på enheten är avstängd, kommer strömmen
till enheten inte att triggas.
BAL 1/BAL 2-
ingångsuttag
Bakpanelen på denna enhet
TRIGGER
IN
Kabel med
mono-
Stereostiftkabel
TRIGGER
OUT
Yamaha AV-mottagare eller annan
komponent som har TRIGGER OUT-uttag
och PRE OUT-uttag
MAIN IN
PRE OUT
