Nota
Todas las conexiones deben ser correctas: L (izquierdo) con L, R
(derecho) con R, "+" con "+" y "−" con "−". Para obtener
información acerca del procedimiento de conexión, consulte el
manual de instrucciones de los altavoces.

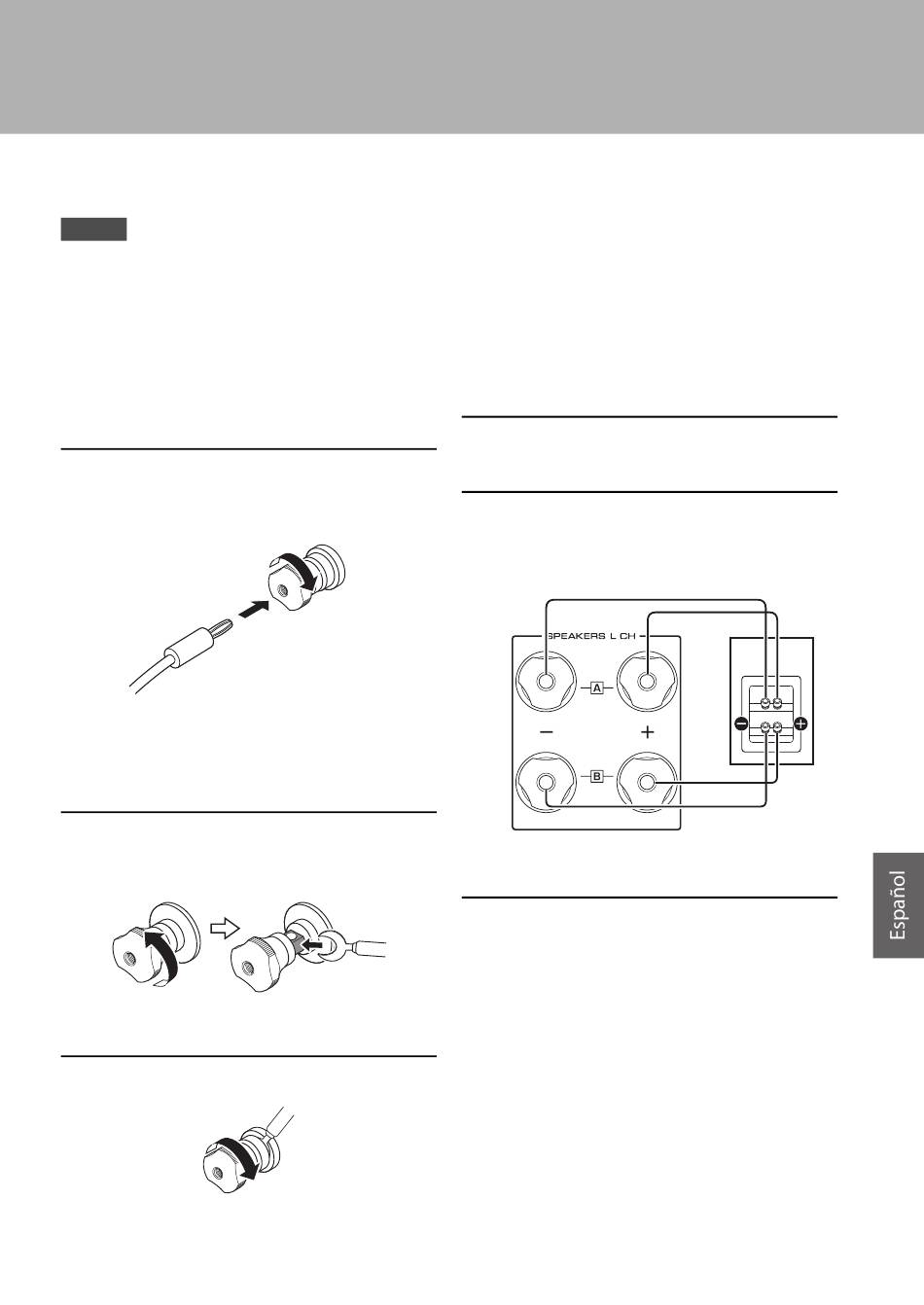

■ Mediante conectores tipo banana

(Modelos de EE. UU., Canadá, Australia, China y Taiwán)
Primero apriete la perilla en el terminal
SPEAKERS y luego inserte el conector tipo
banana en el cabezal de la perilla.
Conector tipo
banana
■ Mediante cables de lengüeta en Y
1
Desatornille la perilla y luego meta la
lengüeta en Y entre la parte del anillo y la
base del terminal.
2
Apriete la perilla.
Diámetro del orificio para
conector tipo banana: 4,0 mm
Lengüeta en Y
Grosor del núcleo del
terminal: 5,8 mm
Conexión bicable
Una conexión bicable separa el altavoz de subgraves de
los rangos medios y altos. Los altavoces compatibles con
la conexión bicable disponen de dos pares de terminales
(cuatro terminales en total). Estos dos pares de terminales
pueden dividir los altavoces en dos partes independientes.
Para realizar este tipo de conexión, tiene que conectar los
potenciadores de rangos medios y altos en un par de
terminales, los potenciadores de rangos bajos en el otro
par de terminales.
1
Retire las barras o puentes de cortocircuito
en los altavoces.
2
Conecte esta unidad a los altavoces como
se muestra en la figura siguiente.
Ejemplo de conexión del canal izquierdo
Panel trasero de esta unidad
3
Establezca el selector SPEAKERS del panel
delantero en A+B BI-WIRING.
Altavoz
