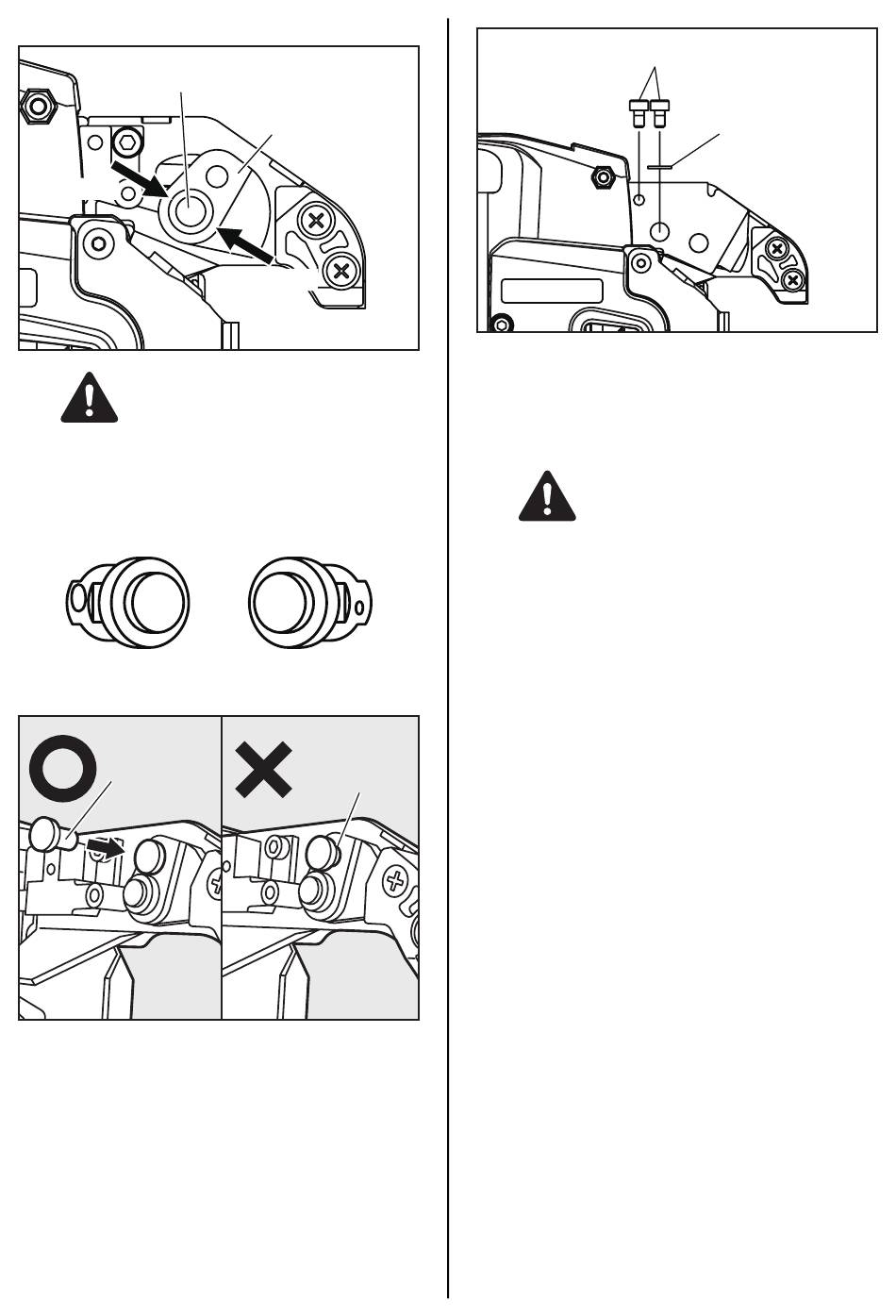

Remontage
Mâchoire fixe
Grand trou
ATTENTION
• Assemblez la mâchoire fixe de façon à placer
le grand trou vers l'arrière et le petit trou vers
le haut.
Côté arrière
Boulon à
gradins
4. Insérez le boulon à gradins dans le trou,
puis dans le trou de la bielle de
connexion.
Mâchoire
Petit trou
Haut
Insertion
incorrecte du
boulon
Boulon à tête à six pans creux M3 × 5 (plaqué)
5. Assurez-vous que le bras B est assemblé
correctement et serrez les deux boulons à
tête à six pans creux M3 × 5 (plaqués).
(Couple de serrage : 172 cN·m (15,2lbF·inch))
ATTENTION
• Le boulon (droit) doit être accompagné d'une
rondelle imperdable. Installez d'abord la
rondelle, puis serrez le boulon.
59
Rondelle 3 × 7
