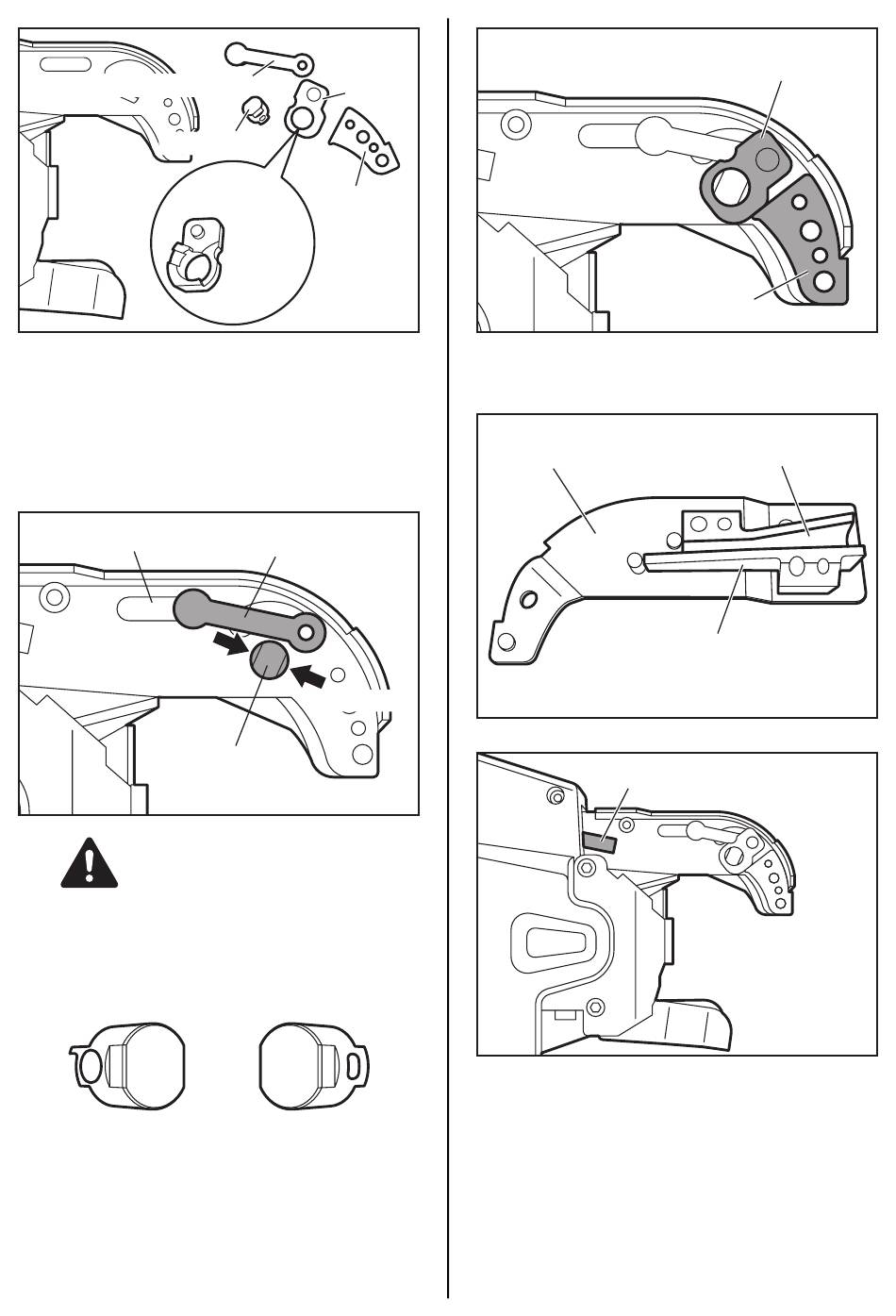

Actionneur de la mâchoire
Mâchoire fixe
3. Retirez les mâchoires (fixe et mobile) et
nettoyez-les. (Les pièces démontables
sont : la mâchoire fixe, la mâchoire
mobile, le guide fil A et l'actionneur de la
mâchoire.)
Remontage
Trou pour l'axe de l'actionneur
Grand trou
Mâchoire fixe
ATTENTION
• Assemblez la mâchoire fixe de façon à placer
le grand trou vers l'arrière et le petit trou
(oblong) vers le haut.
Côté arrière
4. Insérer l'axe de l'actionneur dans le trou
de la mâchoire et assemblez la mâchoire
fixe sur l'unité.
Mâchoire
Côté opposé
Guide fil A
de la mâchoire
Ensemble
mâchoire
et axe
Actionneur de la
mâchoire
Petit trou
Haut
5. Mettez en place la mâchoire et montez le
guide fil A.
Bras B
6. Alignez la gorge du guide fil B fixée sur le
bras B, avec le tube, puis assemblez le
bras B.
57
Mâchoire
Guide fil A
Gorge
Guide fil B
Tube
