Instrucciones de Instalación
CONEXIONES ELÉCTRICAS 240 Volt Supply: GE20L08BA*
Un electricista calificado deberá instalar un circuito derivado
individual con conductores de cobre, un dispositivo para la
protección de sobrecarga y un medio adecuado de desconexión.
Todos los cableados deberán cumplir con los códigos locales o la
edición más reciente del Código Nacional de Electricidad ANSI/
NFPA 70.
El calentador de agua está completamente cableado a la caja de
conexiones en la parte superior del calentador de agua. Se brinda
una abertura de ½" para accesorios eléctricos para conexiones de
cableados.
Los requisitos de carga de voltaje y vataje del calentador de agua
son especificados en la etiqueta de calificación ubicada en la parte
frontal del calentador de agua.
El cableado de circuito derivado debería incluir:
1. Conducto metálico o cable metálico enfundado aprobado
para su uso como conductor de conexión a tierra y ser
instalado con accesorios aprobados para dicho propósito.
2. Los cables no metálicos enfundados, conductos metálicos
o cables metálicos enfundados no aprobados para
uso como conductor de conexión a tierra incluirán un
conductor separado para la conexión a tierra. Debería
estar adjunto a las terminales de conexión a tierra del
calentador de agua y la caja de distribución eléctrica.
Para conectar la corriente al calentador de agua:
1. Desconecte el suministro de corriente desde el disyuntor.
2. Retire el tornillo(s) que sostiene la tapa superior de la caja
de empalmes.
3. Conduzca el cableado eléctrico a través del regulador
de tensión provisto y la abertura de la tapa de la caja de
empalmes.
4. Instale Cable con Cable, Neutro con Neutro y Tierra con
Tierra, siguiendo la ilustración de esta página.
5. Vuelva a instalar todos los tornillos que sujetan las tapas
de la caja de empalmes.
ADVERTENCIA
eléctrica. Asegúrese de que las tapas de las cajas de
empalmes y los tornillos de conexión a tierra estén ajustados
de forma segura para una correcta conexión a tierra.
NOTA: Instale las conexiones eléctricas de acuerdo con
los códigos locales o la edición más reciente del Código
Nacional de Electricidad ANSI/NFPA 70.
ADVERTENCIA
sea la adecuada. La presencia de agua en la tubería y el
calentador de agua no brindan la conducción suficiente
para la conexión a tierra. La tubería no metálica, uniones
dieléctricas, conectores flexibles, etc., pueden hacer que
el calentador de agua quede eléctricamente aislado.
desconecte la conexión a tierra de fábrica.
16
Riesgo de incendio y descarga
Es esencial que la conexión a tierra

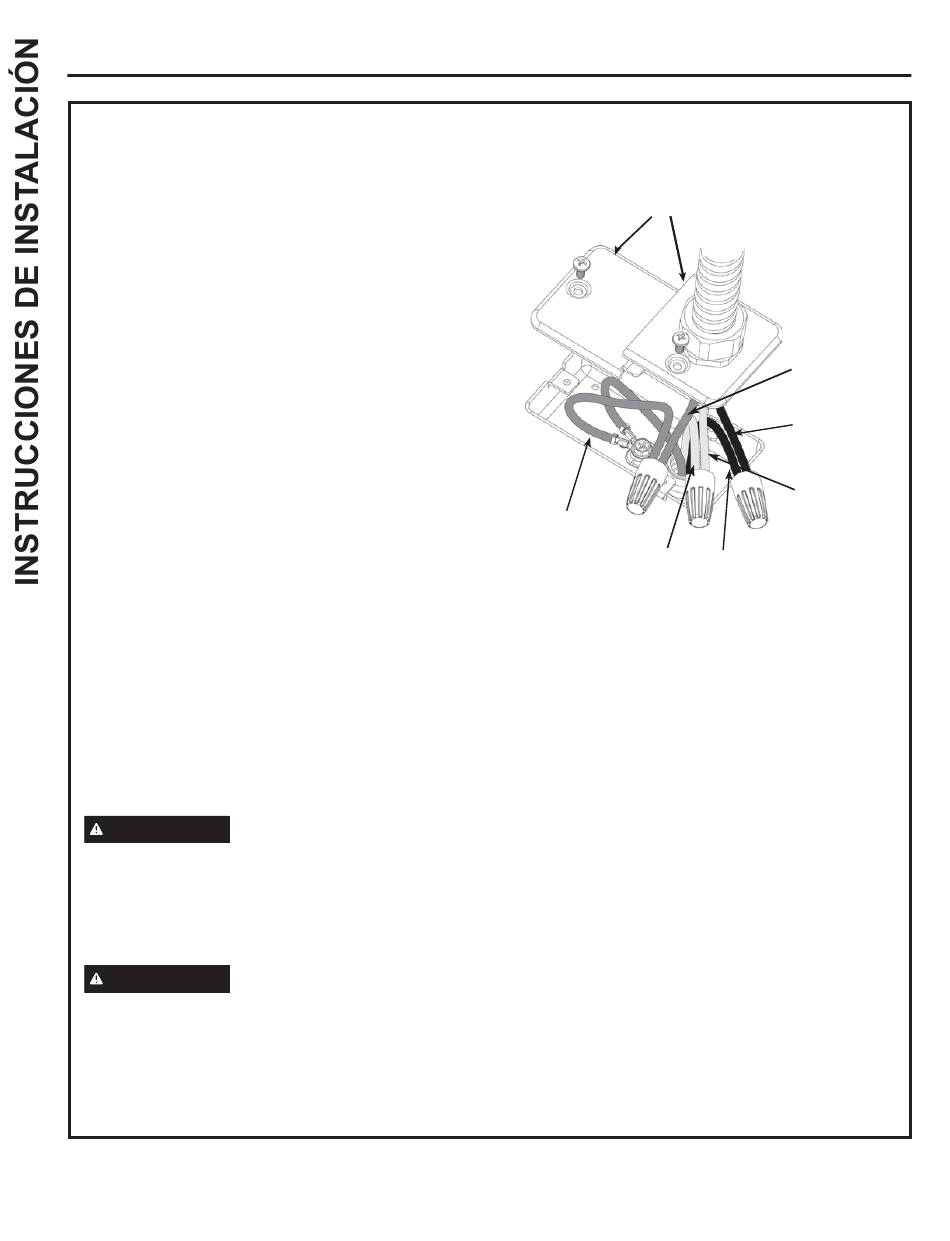

Instalación de la Caja de Empalmes del Calentador de Agua
W
W
a
a
t
t
e
e
r
r
Tierra
Ground
(Verde,
(Green,
desde el
from water
calentador
heater)
de agua)
No
H
H
e
e
a
a
t
t
e
e
r
r
J
J
u
u
n
n
c
c
t
t
i
i
o
o
n
n
B
B
o
o
x
x
Illustration
Tapa de la Caja
Junction
de Empalmes
Box Cover
L2 (Rojo,
L1 (Negro,
L2
L1
desde el
(Red,
desde el
(Black,
calentador
from
calentador
from water
de agua)
water
heater)
de agua)
heater)
Tierra
Ground
(Verde,
(Green, from
desde la
house)
casa)
L1 (Negro,
L1
desde la
(Black, from
casa)
house)
L2 (Rojo,
L2
desde la
(Red, from
casa)
house)
49-6000332 Rev. 0
