Axis D2110-VE Manuel D'utilisation

Masquer les pouces Voir aussi pour D2110-VE:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

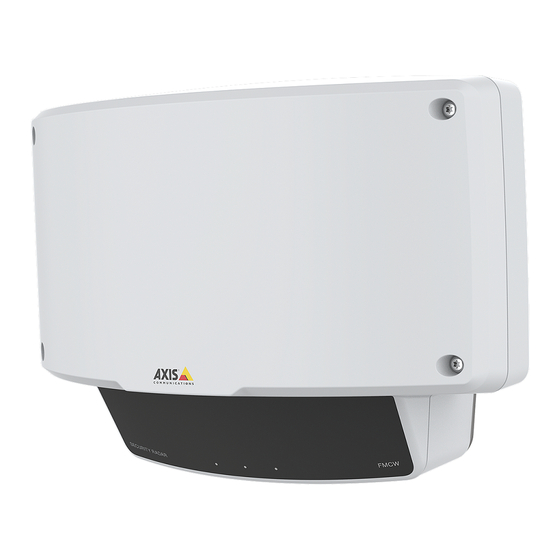

AXIS D2110-VE Security Radar
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Axis D2110-VE

Sommaire des Matières pour Axis D2110-VE

  • Page 1 AXIS D2110-VE Security Radar Manuel d’utilisation...

  • Page 2: Table Des Matières

    AXIS D2110-VE Security Radar Table des matières Présentation de la solution ........

  • Page 3: Présentation De La Solution

    Évitez d'orienter le radar vers un autre radar. Si plus de trois radars sont montés l'un à côté de l'autre, ils risquent d'interférer l'un avec l'autre. Pour éviter les interférences provenant des autres radars AXIS D2110-VE Security Radars, consultez Installer plusieurs radars page 4 .

  • Page 4: Plage De Détection

    AXIS D2110-VE Security Radar Présentation de la solution Plage de détection Pour des performances optimales, installez le radar à 3,5 m (11 pi) au-dessus du sol. Note • Si vous installez le radar à une hauteur différente, saisissez la hauteur de montage effective dans les pages Web du produit lorsque vous calibrez le radar.

  • Page 5: Exemples D'installation

    AXIS D2110-VE Security Radar Présentation de la solution Radar Zone de détection Zone de coexistence 1. Pour éviter les interférences lorsque plus de trois radars sont montés à proximité l'un de l'autre, accédez à Settings > Radar > General (Paramètres > Radar > Général) et sélectionnez Number of neighboring radars (Nombre de radars voisins) sous Coexistence.
  • Page 6 AXIS D2110-VE Security Radar Présentation de la solution Pour couvrir la zone autour d'un bâtiment, placez les radars sur les murs du bâtiment. Les radars peuvent être proches l'un de l'autre sans interférer, car ils sont orientés à l'opposé l'un de l'autre.
  • Page 7 AXIS D2110-VE Security Radar Présentation de la solution...

  • Page 8: Premiers Pas

    Trouver le périphérique sur le réseau Pour trouver les périphériques Axis présents sur le réseau et leur attribuer des adresses IP sous Windows®, utilisez AXIS IP Utility ou AXIS Device Manager. Ces applications sont gratuites et peuvent être téléchargées via axis.com/support.

  • Page 9: Présentation De La Page Web

    AXIS D2110-VE Security Radar Premiers pas Pour protéger vos données, nous vous recommandons vivement de respecter les consignes suivantes : • Utilisez un mot de passe comportant au moins 8 caractères, de préférence créé par un générateur de mots de passe.
  • Page 10 AXIS D2110-VE Security Radar Premiers pas Onglet des paramètres...

  • Page 11: Paramètres Supplémentaires

    AXIS D2110-VE Security Radar Paramètres supplémentaires Paramètres supplémentaires Calibrer le radar Le radar est prêt à l'emploi dès qu'il est installé. La vidéo en direct par défaut montre la couverture du radar et tout mouvement détecté, et vous pouvez ajouter immédiatement des zones de détection et des règles.

  • Page 12: À Propos Des Zones De Détection

    AXIS D2110-VE Security Radar Paramètres supplémentaires Comment calibrer le radar 1. Pour configurer le radar, accédez à Settings > Radar > Calibration (Paramètres > Radar > Calibrage), cliquez sur Start (Démarrer) et suivez les instructions. À propos des zones de détection Pour déterminer où...

  • Page 13: Afficher Et Enregistrer La Vidéo

    AXIS D2110-VE Security Radar Paramètres supplémentaires Ajouter une zone à exclure 1. Accédez à Settings > RMD zones (Paramètres > Zones RMD) et cliquez sur 2. Sélectionnez Exclude zone (Zone à exclure). 3. Modifiez la forme de la zone à exclure, voir Modifier une zone de détection page 13.

  • Page 14: Configurer Les Règles Et Les Alertes

    AXIS D2110-VE Security Radar Paramètres supplémentaires Configurer le stockage réseau Pour stocker des enregistrements sur le réseau, vous devez configurer le stockage réseau : 1. Accédez à Settings > System (Paramètres > Système) > Storage (Stockage). 2. Cliquez sur Setup (Configuration) sous Network storage (Stockage réseau).

  • Page 15: Comment Enregistrer Des Données Radar Lorsqu'un Mouvement Est Détecté

    AXIS D2110-VE Security Radar Paramètres supplémentaires 5. Sélectionnez un destinataire dans la liste ou accédez à Recipients (Destinataires) pour créer un nouveau destinataire. Pour créer un nouveau destinataire, cliquez sur Pour copier un destinataire existant, cliquez sur 6. Saisissez un objet et un message pour l'e-mail.

  • Page 16: Comment Allumer Un Éclairage Lorsqu'un Mouvement Est Détecté

    AXIS D2110-VE Security Radar Paramètres supplémentaires Configurez le port d'E/S de la caméra : 8. Accédez à Settings > System > I/O ports (Paramètres > Système > Ports d'E/S), configurez le port d'E/S en tant qu'entrée et sélectionnez l'état normal.

  • Page 17: Comment Contrôler Une Caméra Ptz Avec Le Radar

    Cliquez sur Connect (Connexion) et suivez les instructions. • Installez AXIS Radar Autotracking for PTZ sur votre serveur VMS (ou un autre ordinateur ayant accès à la caméra et au radar) et suivez les instructions de l'application. Pour télécharger AXIS Radar Autotracking for PTZ, accédez à axis.com.
  • Page 18 AXIS D2110-VE Security Radar Paramètres supplémentaires Activez Short-lived object (Objet à courte durée) et définissez un délai à partir duquel le radar commence à suivre un objet jusqu'à ce qu'il puisse déclencher une alarme. Le minuteur démarre lorsque le radar détecte la première fois l'objet, non quand l'objet pénètre dans la zone d'exclusion.

  • Page 19: Recommandations Pour Le Nettoyage

    AXIS D2110-VE Security Radar Recommandations pour le nettoyage Recommandations pour le nettoyage Si le périphérique présente des taches de graisse ou est très sale, vous pouvez le nettoyer avec du savon ou un détergent doux et sans solvant. A A A VIS N'utilisez jamais de détergent puissant, tel que de l'essence, du benzène ou de l'acétone.

  • Page 20: Dépannage

    Important Les paramètres préconfigurés et personnalisés sont enregistrés lors de la mise à niveau du firmware (à condition qu’il s’agisse de fonctions disponibles dans le nouveau firmware), mais Axis Communications AB n'offre aucune garantie à ce sujet. Important Assurez-vous que le produit reste connecté à la source d'alimentation pendant toute la durée du processus de mise à niveau.

  • Page 21: Problèmes Techniques, Indications Et Solutions

    Pour accéder au périphérique en externe, nous vous recommandons d'utiliser l'une des applications pour Windows suivantes : • AXIS Camera Station : version d'essai gratuite de 30 jours, application idéale pour les systèmes de petite taille et de taille moyenne.

  • Page 22: Facteurs Ayant Un Impact Sur La Performance

    AXIS D2110-VE Security Radar Dépannage Facteurs ayant un impact sur la performance Les principaux facteurs à prendre en compte sont les suivants : • Une utilisation intensive du réseau en raison de l’inadéquation des infrastructures affecte la bande passante.

  • Page 23: Caractéristiques

    AXIS D2110-VE Security Radar Caractéristiques Caractéristiques Vue d'ensemble du produit Bouton de commande LED réseau LED de statut LED d’alimentation LED sortie PoE Emplacement de carte microSD Connecteur d’alimentation (CC) Connecteur d'E/S Connecteur relais 10 Vis de mise à la terre 11 Connecteur réseau (entrée PoE)

  • Page 24: Fente Pour Carte Sd

    Réinitialisation du produit aux paramètres d’usine par défaut. Cf. page 20. • Connexion au service du Système d'hébergement vidéo AXIS. Cf. . Pour effectuer la connexion, maintenez le bouton enfoncé pendant environ 3 secondes jusqu'à ce que le voyant d'état clignote en vert.
  • Page 25 AXIS D2110-VE Security Radar Caractéristiques Note La longueur maximale du câble Ethernet est de 100 m au total en combinant la sortie PoE et l'entrée PoE. Vous pouvez l'augmenter avec un extenseur PoE. Connecteur d’E/S Utilisez le connecteur d’E/S avec des périphériques externes associés à des applications telles que le déclenchement d'événements et les notifications d'alarme.

  • Page 26: Connecteur D'alimentation

    AXIS D2110-VE Security Radar Caractéristiques E/S configurable Connecteur d'alimentation Bloc terminal à 2 broches pour l'alimentation CC. Utilisez une source d'alimentation limitée (LPS) conforme aux exigences de Très basse tension de sécurité (TBTS) dont la puissance de sortie nominale est limitée à ≤100 W ou dont le courant de sortie nominal est limité...
  • Page 27 Manuel d’utilisation Ver. M3.3 AXIS D2110-VE Security Radar Date : Janvier 2021 © Axis Communications AB, 2020 - 2021 Référence T10145149...
