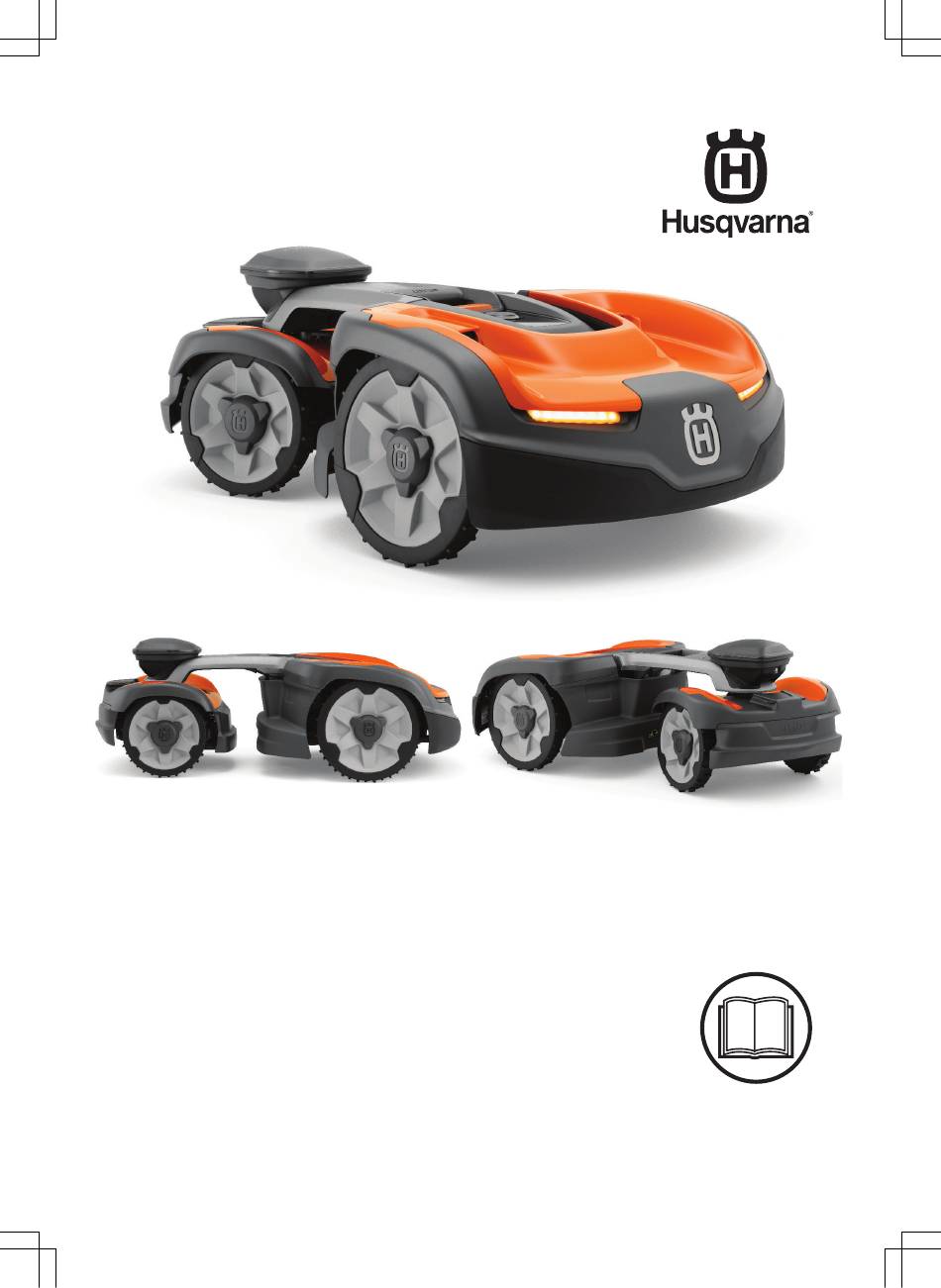

Manuel d'utilisation
®
HUSQVARNA AUTOMOWER
535 AWD EPOS
FR, Français
Lisez attentivement le manuel d'utilisation et assurez-vous que
vous en comprenez le contenu avant d'utiliser la machine.

Publicité

loading

Manuels Connexes pour Husqvarna AUTOMOWER 535 AWD EPOS

Sommaire des Matières pour Husqvarna AUTOMOWER 535 AWD EPOS

  • Page 1 Manuel d'utilisation ® HUSQVARNA AUTOMOWER 535 AWD EPOS FR, Français Lisez attentivement le manuel d'utilisation et assurez-vous que vous en comprenez le contenu avant d’utiliser la machine.
  • Page 2 Sommaire 4.8 Rallongement du câble périphérique ou du 1 Sécurité câble guide..............32 1.1 Définitions de sécurité...........4 4.9 Contrôle visuel de la station de charge....32 1.2 Instructions générales de sécurité......4 4.10 Pour effectuer un appairage avec les 1.3 Consignes de sécurité pour l'installation....5 applications...............
  • Page 3 8.3 Témoin LED de la station de charge....56 8.4 Symptômes............57 8.5 Recherche de coupures dans la boucle du câble................59 9 Transport, entreposage et mise au rebut 9.1 Transport.............62 9.2 Remisage............62 9.3 Mise au rebut............62 10 Caractéristiques techniques 10.1 Caractéristiques techniques......64 10.2 Marques déposées..........66 11 Déclaration de conformité...
  • Page 4 Des avertissements, des recommandations et des • Le produit ne doit être utilisé qu'avec les remarques sont utilisés pour souligner des parties équipements recommandés par Husqvarna. Toute spécialement importantes du manuel. autre utilisation est incorrecte. • Pour ne pas endommager le produit ni entraîner AVERTISSEMENT: Symbole utilisé...
  • Page 5 à la sécurité électrique. câble endommagé avant que celui-ci ne soit • Husqvarna ne garantit en aucun cas une débranché de la prise de courant. Débranchez compatibilité totale entre le produit et d'autres la fiche de la prise de courant si le câble types de dispositifs sans fil tels que les est endommagé...
  • Page 6 Reportez-vous dernière. Pour désactiver le produit à la page 40 . à Husqvarna recommande de régler le produit 1.6 Consignes de sécurité relatives à pour qu'il fonctionne lorsqu'aucune activité ne se l'utilisation de la batterie déroule dans la zone de travail.
  • Page 7 Saisissez le code PIN si nécessaire. Appuyez sur le bouton ON/OFF pendant 3 secondes pour désactiver le produit. Assurez-vous que l'indicateur d'état LED s'éteint. Soulevez le produit par sa poignée. 1427 - 013 - Sécurité - 7...
  • Page 8 Le numéro de série et le numéro du produit se trouvent sur la plaque signalétique et sur le carton du produit. • Enregistrez votre produit sur www.husqvarna.com. Saisissez le numéro de série et le numéro du produit ainsi que la date d'achat pour enregistrer votre produit.
  • Page 9 2.3 Présentation du produit Couvercle avant 11. Roues arrière Capteurs ultrasoniques 12. Bouton On/Off Capot supérieur avant 13. Indicateur d'état LED Poignée 14. Bouton STOP Capot supérieur arrière 15. Bouton START ™ Module EPOS 16. Capot de la batterie Plaques de charge 17.
  • Page 10 19. Plaque signalétique (y compris code d'identification AVERTISSEMENT : mainte- du produit) nez une distance de sécurité 20. Châssis avant avec composants électroniques et entre le produit en fonction- moteurs nement et vous. maintenez les mains et les pieds à dis- 21.
  • Page 11 Le câble basse tension ne peut pas être Statut raccourci, rallongé ou épissé. Lumière verte allumée En cours de fonctionne- N'utilisez pas de coupe-bordures à en continu ment. proximité du câble basse tension. Soyez prudent lors de la coupe de bordures où La lumière verte cligno- En pause.
  • Page 12 2.8 Symboles utilisés dans l'application Affiche l'état des données de correction reçues par le produit. ™ L'état affiche EPOS confirmé . Le produit est associé à une position et à une direction précises. Ces informations sont nécessaires pour permettre le fonctionnement automatique du produit et pour l'installation des objets cartes.
  • Page 13 3 Installation avec la technologie EPOS ™ 3.1 Introduction – Installation Remarque: reportez-vous à la section www.husqvarna.com pour obtenir plus d'informations AVERTISSEMENT: assurez-vous sur l'installation. de lire et de comprendre le chapitre dédié à la sécurité avant d'installer le produit.
  • Page 14 Indiquez sur le plan où placer la station de charge, de démarrage peut être réglée sur 70-250 cm / la station de référence, le point d'entretien, les 28-98 po. Husqvarna recommande de conserver chemins de transport et les périphéries virtuelles un espace libre d'au moins 6 m / 19.6 pi (C) devant des zones de travail et des zones d'exclusion.
  • Page 15 La plaque de base de la station de charge ne doit pas être pliée. • Si la zone de travail comporte 2 parties séparées par une pente raide, Husqvarna recommande Remarque: Une courte distance de d'installer la station de charge dans la partie démarrage limite le risque de traces.
  • Page 16 • Husqvarna recommande de garder une distance maximale entre la station de charge et la partie la plus éloignée de l'installation. La distance maximale est de 200 m / 650 pi.
  • Page 17 • Pour installer des périphéries virtuelles dans une zone incluant un bâtiment en forme de U, assurez- vous que la distance (E) est de 6 m / 20 pi minimum. Si la hauteur du bâtiment est supérieure à 3 m / 10 pi, assurez-vous que la distance (E) est deux fois supérieure à...
  • Page 18 • Husqvarna recommande de définir la direction du charge. mode systématique vers le haut de la pente pour empêcher la dégradation de l'herbe.
  • Page 19 3.9.3 Pour effectuer un appairage avec les Lorsque vous raccordez l'alimentation électrique, utilisez uniquement une prise de courant connectée à un applications disjoncteur différentiel de fuite à la terre (RCD). Téléchargez les applications Husqvarna Fleet 3.9.2.1 Installation de la station de charge ™ ® Services...
  • Page 20 800. Husqvarna recommande d'ajouter un maximum de 1 000 points de repère pour l'installation complète de la carte. Pour créer des courbes lisses, utilisez plusieurs points de...
  • Page 21 • Utilisez le bouton haut (A) pour déplacer le produit Remarque: La position du point de repère lors vers l'avant. de l'installation d'une zone de travail ou d'une zone • Utilisez le bouton bas (B) pour déplacer le produit d'exclusion se trouve dans le coin avant gauche du vers l'arrière.
  • Page 22 lorsque vous ajoutez un point de repère. Le produit peut chevaucher la limite si la hauteur du chemin de pierres est de 1 cm / 0.4 po maximum par rapport à la pelouse. max 1 cm / 0.4” • Ajoutez le point de repère au niveau du coin Création d'une zone d'exclusion extérieur pour installer la périphérie virtuelle autour Au moins 3 points de repère sont nécessaires pour...
  • Page 23 • Ne créez pas d'angles aigus lorsque vous installez le chemin de transport. <90º 135º <90º 135º 135º 135º • Faites fonctionner le produit et ajoutez des points de repère pour relier le chemin de transport au point d'amarrage. • Faites fonctionner le produit et ajoutez des points de repère pour créer un chemin vers la station de •...
  • Page 24 Tondez l'herbe et coupez les bordures avant Remarque: d'installer le produit. Assurez-vous que l'herbe reportez-vous à la section mesure 5 cm/2 po maximum. www.husqvarna.com pour obtenir plus d'informations sur l'installation. Remarque: les premières semaines qui suivent l'installation, le niveau sonore lors de la tonte de l'herbe peut être plus élevé...
  • Page 25 d'eau, les pentes, les précipices ou les voies publiques. Cela évite d'endommager le produit. REMARQUE: ne laissez pas le produit fonctionner sur du gravier. • Placez la station de charge dans la section la plus ouverte de la zone de travail. REMARQUE: ne créez pas de •...
  • Page 26 4.4.4 Savoir comment placer le câble périphérique autour de la station de charge " > 5 cm / 2 • Husqvarna recommande de placer les câbles périphériques en ligne droite de la station de charge (A). " 35 cm /14 •...
  • Page 27 long du bord extérieur de la pente. Vous pouvez Remarque: ne placez pas le câble périphérique installer un mur ou une clôture qui fera office trop loin sous la station de charge. Le produit peut d'obstacle. avoir des difficultés à trouver la station de charge et à 4.4.4.2 Passages y entrer.
  • Page 28 • Installez côte à côte les 2 sections du câble périphérique qui arrivent à l'îlot et en repartent. Le >2 m / 7 ft produit passera au-dessus du câble. • Fixez les 2 sections du câble périphérique avec les mêmes piquets. • Assurez-vous qu'un espace libre de 1.5 minimum est présent devant un obstacle.
  • Page 29 4.4.6 Exemples de zones de travail Remarque: lorsque le produit tond l'herbe • Si la station de charge est installée dans une petite Zone dans la zone secondaire, le mode zone (A), assurez-vous que la distance avec le secondaire doit être sélectionné. Reportez-vous à câble périphérique est au minimum de 3 m/10 ft la section Zone secondaire à...
  • Page 30 4.5 Installation du produit 31 ou à la section Enterrement des câbles à la page 31 . 4.5.1 Outils d'installation Fixez la station de charge au sol à l'aide des vis fournies après avoir installé le câble guide. • Marteau/maillet en plastique : pour faciliter Installation du câble guide à...
  • Page 31 Placez le repère du câble sur le câble périphérique Abaissez le couvercle du connecteur à l'aide gauche et droit. Ne marchez pas sur la station de d'une pince multiprise pour fixer les fils dans charge. le connecteur. 4.5.5 Installation du câble guide REMARQUE: des câbles jumelés entre eux, ou avec un bornier à...
  • Page 32 4.10 Pour effectuer un appairage avec Rallongez le câble aux endroits où cette opération est nécessaire. les applications Installez le câble périphérique ou le câble guide Téléchargez les applications Husqvarna Fleet dans sa nouvelle position. ™ ® Services et Automower Connect sur votre Placez les extrémités du câble dans un raccord.
  • Page 33 5 Réglages 5.1.1 Pour utiliser la tonte systématique Le produit dispose de réglages d'usine, mais ceux-ci peuvent être adaptés à chaque zone de travail. • Réglez le programme de manière à ce que le produit fonctionne le plus longtemps possible. 5.1 Programme Remarque: lorsque le produit a tondu la zone...
  • Page 34 éviter des interférences avec d'autres meilleur résultat de tonte. équipements, par exemple les appareils auditifs ou les Husqvarna recommande d'utiliser le mode aléatoire si la portes de garage. zone de travail est complexe et présente de nombreux obstacles.
  • Page 35 . disponible. Si le service GPS n'est pas disponible, le produit utilise les réglages manuels pour fonctionner. Remarque: Husqvarna recommande de régler max . Il est le signal de la station de charge sur 1427 - 013 -...
  • Page 36 Avec les réglages par défaut, le produit peut suivre Remarque: le câble guide sur 300 m (980 pi) pendant 20% du Husqvarna recommande d'utiliser les temps où il quitte la station de charge. Si le câble phares la nuit. guide est inférieur à 300 m (980 pi.), le produit le suit jusqu'à...
  • Page 37 Cette fonction est utilisée pour régler l'heure et la date, 5.8.3.3 Déplacé ou pour réinitialiser les réglages par défaut. Déplacé est activée, le produit détecte des Si l'alarme mouvements inattendus, et l'alarme se déclenche. 5.7.1 Heure et date 5.8.4 GeoFence L'heure et la date peuvent être modifiées manuellement GeoFence est une protection GPS contre le vol ou en utilisant la date et l'heure d'un appareil mobile.
  • Page 38 Vous pouvez également la d'installer le nouveau firmware. Cette fonction est réinstaller si le produit ne peut pas s'arrimer ou se activée dans les réglages d'usine Husqvarna vous connecter à la station de charge. recommande de mettre à jour le firmware lorsqu'un nouveau firmware est disponible.
  • Page 39 6 Utilisation 6.1 Pour activer le produit AVERTISSEMENT: Assurez-vous de lire et de comprendre le chapitre dédié à la sécurité avant d'utiliser l'appareil. Appuyez sur le bouton ON/OFF (marche/arrêt) pendant 3 secondes. Le produit ne peut partir de la station de charge que si la batterie est complètement chargée et si la Programme est réglée pour permettre son fonction...
  • Page 40 • Utilisez le bouton flèche droite (C) pour faire Utilisez la sélection du mode de fonctionnement pour pivoter le produit vers la droite. arrêter temporairement un cycle de tonte en cours et laisser le produit à la station de charge. •...
  • Page 41 Remarque: Si le voyant est allumé ou Indicateur d'état LED à clignote. Reportez-vous à la page 11 . Remarque: Le produit ne peut pas être éteint lorsqu'il se trouve dans la station de charge. 6.7 Pour charger la batterie Lorsque le produit est neuf ou après un remisage prolongé, la batterie peut être vide.
  • Page 42 7 Entretien 7.1 Introduction - entretien Il est important que le disque de coupe tourne facilement et que les bords des lames ne soient pas endommagés. La durée de vie habituelle des lames est AVERTISSEMENT: mettez le de 3 à 6 semaines. Les conditions suivantes peuvent produit sur OFF avant de procéder à...
  • Page 43 Le produit ne fonctionne pas de manière satisfaisante dans les pentes si les roues sont bloquées par de l'herbe. Utilisez une brosse douce pour nettoyer le produit. Husqvarna recommande d'utiliser un kit de nettoyage et d'entretien spécial, disponible comme accessoire. Pour plus d'informations, contactez votre représentant Husqvarna.
  • Page 44 7.4 Remplacement des lames AVERTISSEMENT: Husqvarna peut uniquement garantir votre sécurité si vous utilisez les lames d'origine Husqvarna sur lesquelles le logo avec le H couronné est estampé. Assurez-vous que le disque de coupe tourne librement.
  • Page 45 7.6 Entretien hivernal Parlez à votre service central Husqvarna pour effectuer l'entretien hivernal avant le remisage du produit. Effectuez l'entretien hivernal du produit une fois par an pour le maintenir en bon état.
  • Page 46 • Examinez la capacité de la batterie du produit et les recommandations concernant son éventuel remplacement. • Effectuez une mise à jour du firmware si un nouveau firmware est disponible. 46 - Entretien 1427 - 013 -...
  • Page 47 8.2 Messages ® ™ Les messages du tableau ci-dessous s'affichent dans Automower Connect et Husqvarna Fleet Services Contactez votre représentant Husqvarna si un même message s'affiche fréquemment. Message Cause Action Coincé Le produit est coincé dans une petite zone Vérifiez l'absence d'obstacles susceptibles...
  • Page 48 PIN à votre adres- se e-mail enregistrée. Si vous n'avez pas enregistré l'adresse e-mail, contactez votre représentant local Husqvarna. Batterie vide Dans le cas d'une installation avec câble pé- Modifiez l'emplacement du câble guide. Re- Installation du câble guide à...
  • Page 49 Message Cause Action Coincé dans la sta- Le produit glisse sur la plaque de base. Nettoyez la plaque de base. tion de charge Un objet se trouve sur le parcours du produit Retirez l'objet. et l'empêche de quitter la station de charge. Retourné...
  • Page 50 Message Cause Action Problème électroni- Problème électronique ou problème de firm- redémarrez le produit. ware temporaire. Si le problème persiste, le message néces- Problème de capteur site l’intervention d’un technicien d’entretien agréé. boucle Problème de capteur d'inclinaison Problème temporaire Problème de bouton STOP Problème de capteur ultrasonique...
  • Page 51 Message Cause Action Température de la Le produit ne fonctionne pas si la tempéra- Le produit recommence à fonctionner lors- batterie hors limites ture de la batterie est trop élevée ou trop que la température est comprise entre les basse. limites définies et que les réglages de la programmation lui permettent de fonctionner.
  • Page 52 Message Cause Action Hauteur de coupe li- Le réglage de la hauteur de coupe ne peut Vérifiez le réglage de la hauteur de coupe mitée pas être modifié. et retirez l'herbe et les autres matières indé- sirables. Si le problème persiste, le message Hauteur de coupe im- nécessite l’intervention d’un technicien d’en- prévue...
  • Page 53 Message Cause Action Destination inacces- Le produit ne peut pas atteindre la destina- Modifiez ou supprimez la zone d'exclusion ou sible tion car une zone d'exclusion bloque l'accès effectuez une nouvelle installation de la zone à la zone de travail. de travail.
  • Page 54 Message Cause Action Aucun signal boucle L'alimentation électrique ou le câble de ten- Vérifiez l'état du témoin LED de la station de sion ne sont pas connectés. charge. Si le voyant LED n'est pas allumé, cela indique qu'il n'y a pas d'alimentation. Vérifiez le raccord de la prise de courant et vérifiez si un disjoncteur différentiel de fuite à...
  • Page 55 Message Cause Action Problème de carte Le fichier d'objet carte est incorrect Vérifiez la carte dans l'application. Réglez la carte et enregistrez-la. Supprimez la carte et effectuez une nouvelle installation. Message Cause Action Zone de travail modi- La station de charge ou la station de référen- Procédez à...
  • Page 56 Le témoin LED de la station de charge est vert lorsque Pour plus d'informations, contactez votre l'installation est correcte. Si le témoin LED de la station représentant Husqvarna local ou consultez le site de charge n'est pas vert, suivez les instructions du www.husqvarna.com.
  • Page 57 Si votre produit ne fonctionne pas comme prévu, suivez le guide des symptômes ci-dessous. Le site www.husqvarna.com comporte une FAQ (questions fréquemment posées) qui apporte des réponses plus précises à certaines questions standard. Si vous ne parvenez toujours pas à trouver l'origine du défaut, contactez votre représentant Husqvarna local.
  • Page 58 Symptômes Cause Action Le produit est station- Le bouton STOP a été activé. Assurez-vous que le bouton START est en- né pendant plusieurs foncé. heures dans la sta- Le mode de stationnement est activé. Sélectionnez le mode de fonctionnement tion de charge. dans Automower ®...
  • Page 59 Symptômes Cause Action La connexion cellu- Il y a un problème avec la connectivité cellu- • Assurez-vous de disposer d'une cou- laire a déjà fonction- laire. verture cellulaire dans la zone. né, mais ne fonction- • Désactivez puis réactivez Automower ®...
  • Page 60 GUIDE Guide Pour résoudre le problème, vous aurez besoin du câble périphérique, de connecteurs et de raccords : a) Si le câble périphérique suspect est court, il est plus facile de changer tout le câble périphérique entre AL et l'endroit où le câble guide est raccordé au câble périphérique (ligne noire épaisse).
  • Page 61 Poursuivez ainsi jusqu'à ce qu'il ne reste qu'une partie très courte du câble, ce qui vous permet de distinguer une lumière verte fixe d'une lumière bleue clignotante. Suivez ensuite les instructions à l'étape 5 ci-dessous. Si le voyant clignote toujours en bleu suite à l'étape 3 ci-dessus : Replacez les connexions AL et G1 sur leurs positions d'origine.
  • Page 62 Si vous choisissez de garder la station de charge en extérieur, ne débranchez pas l'alimentation électrique et les connecteurs. • Contactez le service clientèle Husqvarna pour en savoir plus sur les accessoires de remisage disponibles pour votre produit. 9.3 Mise au rebut Retirez les 2 vis et retirez le support.
  • Page 63 Déconnectez les 2 câbles de la batterie et retirez la batterie. 1427 - 013 - Transport, entreposage et mise au rebut - 63...
  • Page 64 10 Caractéristiques techniques 10.1 Caractéristiques techniques ® Dimensions Automower 535 AWD EPOS Longueur, cm / po. 93 / 36,6 Largeur, cm / po. 55 / 21,6 Hauteur, cm / po. 33 / 13,1 Poids kg/lbs 17,6 / 39 ® Système électrique Automower 535 AWD EPOS Batterie lithium-ion 18,0 V/8,0 Ah, réf. 534 19 93-01 Batterie, lithium-ion 18,0 V/8,4 Ah, réf.
  • Page 65 ® Tonte Automower 535 AWD EPOS Système de coupe 5 lames de coupe pivotantes Vitesse maximale du moteur de coupe, tr/min 2 475 Consommation d'énergie pendant la coupe, W +/- 20 % Hauteur de coupe, cm / po. 3-7 / 1,2-2,8 Largeur de coupe, cm / po. 22/8,7 Passage le plus étroit possible pour une installation avec câble, en 60 / 24...
  • Page 66 Les écarts par rapport à ces données techniques générales sont inclus dans les chapitres spécifiques au pays. Husqvarna AB ne garantit en aucun cas la compatibilité totale entre le produit et d'autres types de dispositifs sans fil comme des télécommandes, des transmetteurs radio, des boucles auditives, des clôtures électrifiées enterrées pour animaux ou autres.
  • Page 67 11 Déclaration de conformité 11.1 Déclaration de conformité UE d'origine 1427 - 013 - Déclaration de conformité - 67...
  • Page 68 11.2 Déclaration de conformité UE traduite Nous, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. +46 36 146500, déclarons sous notre seule responsabilité que le produit : Description Robot tondeuse Marque Husqvarna ® Type/Modèle HUSQVARNA AUTOMOWER 535 AWD EPOS Identification Numéros de série 2024, semaine 40 est entièrement conforme à...
  • Page 69 1427 - 013 - Déclaration de conformité - 69...
  • Page 70 70 - Déclaration de conformité 1427 - 013 -...
  • Page 71 1427 - 013 - Déclaration de conformité - 71...
  • Page 72 AUTOMOWER ® est une marque déposée appartenant à Husqvarna AB. © Copyright 2024 HUSQVARNA. Tous droits réservés. www.husqvarna.com Instructions d’origine 1144024-31 2024-11-06...
