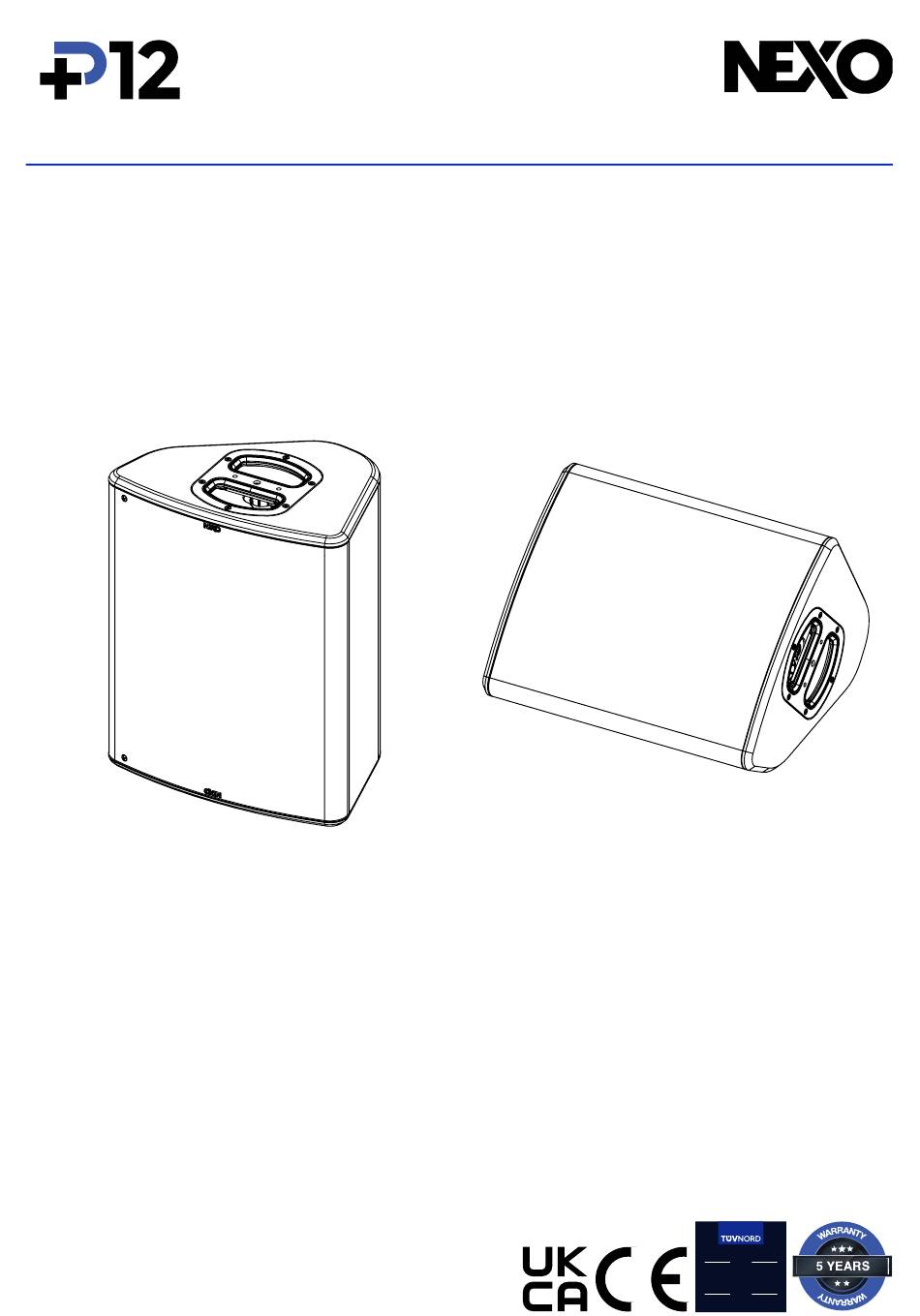

- Page 1 2024-07-19 DP3947-02c-DI P12 / P12-TIS Manuel Utilisateur...
- Page 2 TABLE DES MATIERES TABLE DES MATIERES TABLE DES MATIERES __________________________________________________________________ 2 AVERTISSEMENTS______________________________________________________________________ 3 EQUIPEMENT __________________________________________________________________________ 4 DESCRIPTION __________________________________________________________________________ 6 PRESET _______________________________________________________________________________ 7 DIRECTIVITE HF ________________________________________________________________________ 9 FREQUENCE DE COUPURE ______________________________________________________________ 9 ACCESSOIRES ________________________________________________________________________ 10 ARRAY EQ ____________________________________________________________________________ 16 MAINTENANCE ________________________________________________________________________ 17 SPECIFICATIONS TECHNIQUE ___________________________________________________________ 19 NOTES _______________________________________________________________________________ 20 Page 2 / 22...
- Page 3 Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO.
- Page 4 EQUIPEMENT EQUIPEMENT 3 emplacements pour l’accrochage, 1 à l’arrière et 1 de chaque côté. ATTENTION : La profondeur du filetage M10 est de 22mm. Sur les côtés (dans la poignée) vous trouverez une empreinte pour pied d’enceinte ou barre d’extension. 3 emplacements de connexion, 1 à...
- Page 5 (M20) du Sub. Pl c l P12 ’ x ’ (diamètre 35mm). IMPORTANT Le pied doit être dimensionné pour le poids de P12. Le pied doit toujours être installé sur une surface horizontale. l’ ê é i i é i l’...
- Page 6 → Versions : • P12 : pour les applications « Touring » ; noire, blanche • P12-TIS : pour les applications « Touring », grille Installation ; noire, blanche → Dispersion HF P12 • 60° - 60° avec le pavillon standard •...
- Page 7 P12 MON PA PSguide, avec un passe-haut à 60 ou 85 Hz. • P12 MAIN PA 6060, avec un passe-haut à 60, 85 Hz ou 120 Hz. • P12 MAIN PA 9040, avec un passe-haut à 60, 85 Hz ou 120 Hz.
- Page 8 PRESET ➢ P12 + Sub Applications retour de scène avec Sub (OMNI ou CARDIO). Applications front de scène avec Sub (OMNI ou CARDIO). Page 8 / 22...
- Page 9 → 60 Hz : Application large bande. → 85 z : U ili “ cè ” lé ’ y è i ci l Utilisation avec un Sub NEXO, par exemple L15. → 120 Hz : Application longue portée. Page 9 / 22...
- Page 10 Les accessoires de P12 sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires – incluant les broches à billes – lors de l’assemblage d’enceintes P12 que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme P12 si des composants proviennent d’autre fournisseur.
- Page 11 Placer VNU-HBRK535 sur P12 (utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire. VNU-PLADAPT (PNT-PLADAPT) Adaptateur pour pied, utilisation avec P12, HBRK535, VBRK12. Placer VNU-PLADAPT, utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire.
- Page 12 ACCESSOIRES PNU-VBRK12 (PNT-VBRK12) Lyre verticale, utilisation avec CLADAPT, PLADAPT. Placer PNU-VBRK12 sur P12, utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire. VNT-LIFTADAPT (PNT-WMADAPT) Adaptateur, utilisation avec Truss Clamp, VNU-BUMP. Se référer à la fiche accessoire.
- Page 13 VNU-BUMP, VNI-WM330. Se référer à la fiche accessoire. PNI-P12TOL15 PNI-P12TOL2L15 Sy è ’ cc ch 1x P12 ous 1x L15. Système ’ cc ch 1x P12 2x L15 (Omni ou Cardio) Se référer à la fiche accessoire. Page 13 / 22...
- Page 14 ACCESSOIRES VNI-CLADAPT (PNI-CLADAPT) Adaptateur plafond, utilisation avec VNU-HBRK535, PNU-VBRK12. Fixer la platine au plafond (la visserie ’ Placer l’ LA AP , les 2 guides. Serrer avec la visserie fournie avec le CLADAPT. Se référer à la fiche accessoire. VNI-WM330 (PNI-WM330) Potence murale, utilisation avec WMADAPT.
- Page 15 PNU-P12FLG9040. Tourner le si nécessaire, des aimants le maintiennent en place Se référer à la fiche accessoire. PNT-2CASE12 : FLIGHT CASE POUR 2X P12 PNT-ACC12 : FLIGHT CASE POUR ACCESSOIRES P12 PNT-COV12 : HOUSSE POUR P12 Page 15 / 22...
- Page 16 ARRAY EQ ARRAY EQ L’ArrayEQ, permet d’ajuster la réponse en fréquence du système dans le bas de bande (voir courbes avec différentes valeurs d’ArrayEQ ci-dessous) : Page 16 / 22...
- Page 17 MAINTENANCE MAINTENANCE Accès au haut-parleur Tourner les vis ¼ de tour, retirer la grille. Retirer les 8 vis. P12-TIS Couple de serrage : 3.5 Nm (encollage : Loctite 242) voir plus haut. Retirer les 2 vis. Retirer les stickers. Couple de serrage : 2.5 Nm (encollage : Loctite 222) Pour accéder au diaphragme HF, retirer les 4 vis.
- Page 18 Plastic Pad Black 05RUBGRD01-PW Plastic Pad White 05NHP12R/K HF diaphragm (with screws) 05HPC12 P12 driver complete (with screws) Ki 12” (with screws) 05HPC12R/K NOTE : Les haut-parleurs et les grilles peuvent être renvoyés chez NEXO pour être recyclés. Page 18 / 22...
- Page 19 ‘’ – 8 Ohms Composants Matériau Multiplis bouleau de Finlande et peuplier. Finition Peinture grainée noire ou blanche. P12 : Grille en acier Magnelis® – i à l’i é i Grille P12-TIS : i c llé l’ x é i Magnelis®...
- Page 20 NOTES NOTES Page 20 / 22...
- Page 21 Page 21 / 22...
- Page 22 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr P c ’ c i i é nexo-sa.com F-60128 PLAILLY Page 22 / 22...
