Manuels Connexes pour Nexo P8
Sommaire des Matières pour Nexo P8

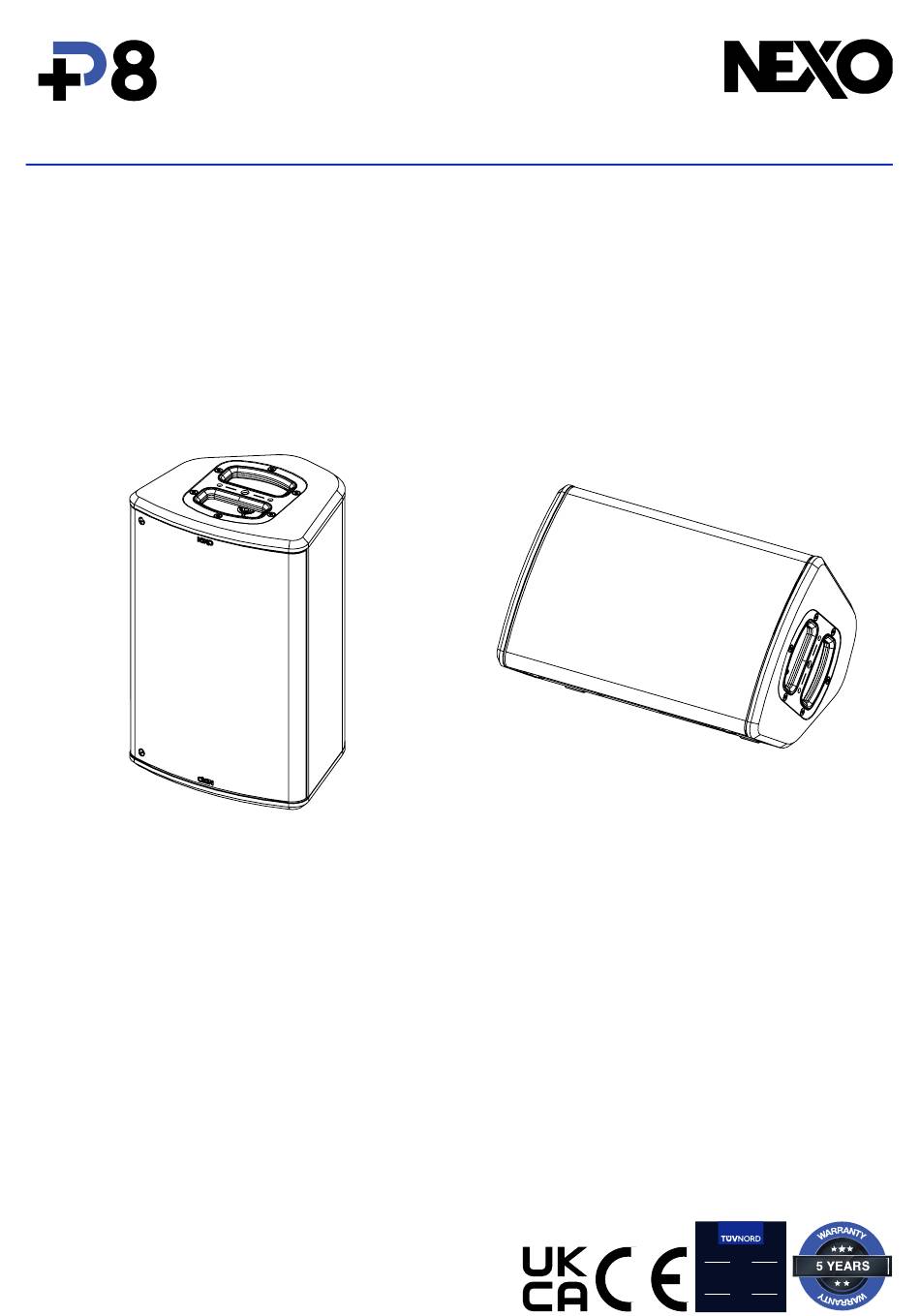

- Page 1 2024-07-19 DP4332-02c-DI P8 / P8-TIS Manuel Utilisateur...
- Page 2 TABLE DES MATIERES TABLE DES MATIERES TABLE DES MATIERES __________________________________________________________________ 2 AVERTISSEMENTS______________________________________________________________________ 3 EQUIPEMENT __________________________________________________________________________ 4 DESCRIPTION __________________________________________________________________________ 6 PRESET _______________________________________________________________________________ 7 DIRECTIVITE HF ________________________________________________________________________ 9 FREQUENCE DE COUPURE ______________________________________________________________ 9 ACCESSOIRES ________________________________________________________________________ 10 ARRAY EQ ____________________________________________________________________________ 15 MAINTENANCE ________________________________________________________________________ 16 SPECIFICATIONS TECHNIQUE ___________________________________________________________ 18 NOTES _______________________________________________________________________________ 19 Page 2 / 20...
- Page 3 Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO.
- Page 4 EQUIPEMENT EQUIPEMENT 3 emplacements pour l’accrochage, 1 à l’arrière et 1 de chaque côté. ATTENTION : La profondeur du filetage M10 est de 13mm. Sur les côtés (dans la poignée) vous trouverez une empreinte pour pied d’enceinte ou barre d’extension. 3 emplacements de connexion, 1 à...
- Page 5 (M20) du Sub. ’ x ’ Placer la P8 (diamètre 35mm). IMPORTANT Le pied doit être dimensionné pour le poids de P8. Le pied doit toujours être installé sur une surface horizontale. l’ ê é i i é i l’...
- Page 6 équipée de quatre connecteurs Speakon NL4 (1 de chaque côté et 2 à l’ iè ), dont les quatre broches sont reliées en parallèle. P8 utilise les points 2+/2-, les points 1+/1- étant réservés pour les caissons de grave. → Amplification •...
- Page 7 P8 MON PA 11060, avec un passe-haut à 66 ou 85 Hz. • P8 MAIN PA 100100, avec un passe-haut à 66, 85 ou 120 Hz. • P8 MAIN PA 11060, avec un passe-haut à 66, 85 ou 120 Hz.
- Page 8 PRESET ➢ P8 + Sub Applications retour de scène avec Sub (OMNI ou CARDIO). Applications front de scène avec Sub (OMNI ou CARDIO). Page 8 / 20...
- Page 9 DIRECTIVITE HF → L’ P8 peut être utilisée en position vertical ou horizontale. → Le pavillon standard offre une directivité HF de 100° - 100°. Il est aisé de changer cette directivité en utilisant un autre pavillon. Différentes possibilités de montage et orientation du pavillon vous permettent de répondre à toutes les demandes.
- Page 10 Les accessoires de P8 sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires – incluant les broches à billes – lors de l’assemblage d’enceintes P8 que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme P8 si des composants proviennent d’autre fournisseur.
- Page 11 Placer VNU-HBRK425 sur P8 (utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire. VNU-PLADAPT (PNT-PLADAPT) Adaptateur pour pied, utilisation avec P8, HBRK425, VBRK8. Placer VNU-PLADAPT, utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire.
- Page 12 ACCESSOIRES PNU-VBRK8 (PNT-VBRK8) Lyre verticale, utilisation avec CLADAPT, PLADAPT. Placer PNU-VBRK8 sur P8, utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire. VNT-LIFTADAPT (PNT-WMADAPT) Adaptateur, utilisation avec Truss Clamp, VNU-BUMP. Se référer à la fiche accessoire.
- Page 13 ACCESSOIRES VNI-WMADAPT (PNT-WMADAPT) Adaptateur, utilisation avec VNU-BUMP, VNI-WM200. Se référer à la fiche accessoire. VNI-CLADAPT (PNI-CLADAPT) Adaptateur plafond, utilisation avec VNU-HBRK425, PNU-VBRK8. Fixer la platine au plafond (la visserie ’ Pl c l’ LA AP , les 2 guides. Serrer avec la visserie fournie avec le CLADAPT.
- Page 14 PNU-P8FLG11060. Tourner le si nécessaire, des aimants le maintiennent en place Se référer à la fiche accessoire. PNT-4CASE8 : FLIGHT CASE POUR 4X P8 PNT-ACC8 : FLIGHT CASE POUR ACCESSOIRES P8 PNT-COV8 : HOUSSE POUR P8 Page 14 / 20...
- Page 15 ARRAY EQ ARRAY EQ L’ArrayEQ, permet d’ajuster la réponse en fréquence du système dans le bas de bande (voir courbes avec différentes valeurs d’ArrayEQ ci-dessous) : Page 15 / 20...
- Page 16 MAINTENANCE MAINTENANCE NOTE : Les haut-parleurs et les grilles peuvent être renvoyés chez NEXO pour être recyclés. Accès au haut-parleur P8 Tourner les vis ¼ de tour, retirer la grille. Retirer les 8 vis. (P8-TIS voir plus haut) Couple de serrage : 3.5 Nm (encollage : Loctite 242) Pour accéder au diaphragme HF, retirer les 2 vis.
- Page 17 Pièces détachées MARK QUANTITY REFERENCE DESIGNATION 05PAV8-100-100 HORN 100°-100° 04PNT-P8FLG11060 HORN 110°-60° 05HPC8 P8 driver complete (with screws) 05HPC8R/K Recone Kit 8” (with screws) 05NHP8R/K HF diaphragm P8 (with screws) 05RUBGRD01 Plastic Pad Black 05RUBGRD01-PW Plastic Pad White 05SPK01 Speakon NL4 complete (with screws)
- Page 18 Neodymium HF 1.5 ‘’ – 8 Ohms Composants Matériau Multiplis bouleau de Finlande et peuplier Finition Peinture grainée noire ou blanche P8 : Grille en acier Magnelis® – i à l’i é i Grille P8-TIS : i c llé l’ x é i li ®...
- Page 19 NOTES NOTES Page 19 / 20...
- Page 20 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr Parc ’ c i i é nexo-sa.com F-60128 PLAILLY Page 20 / 20...
