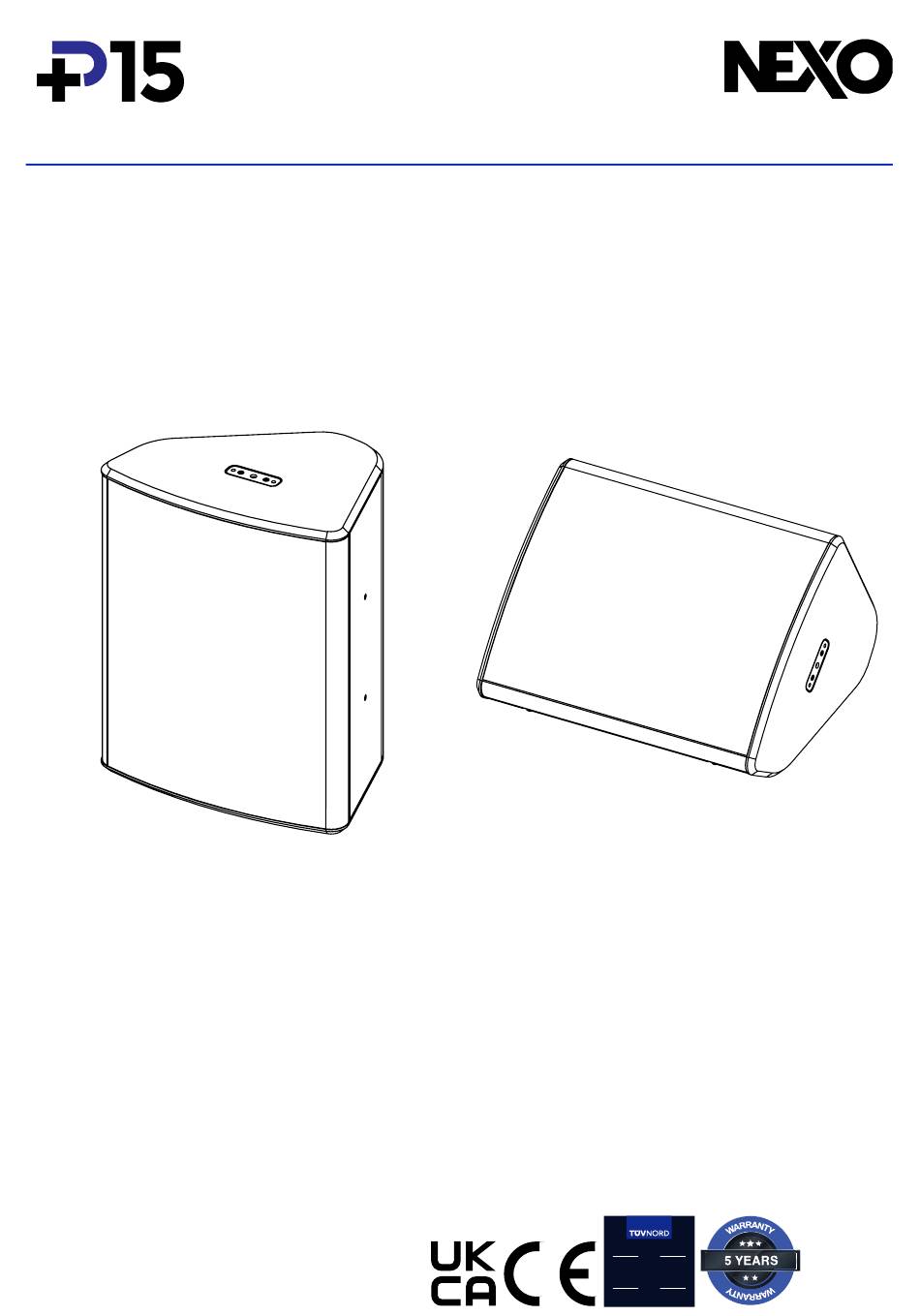

- Page 1 2024-07-29 DP5549-02c-DI P15-I Manuel Utilisateur IP55...
- Page 2 EQUIPEMENT __________________________________________________________________________ 4 DESCRIPTION __________________________________________________________________________ 5 PRESET _______________________________________________________________________________ 6 DIRECTIVITE HF ________________________________________________________________________ 8 FREQUENCE DE COUPURE ______________________________________________________________ 8 ACCESSOIRES _________________________________________________________________________ 9 ARRAY EQ ____________________________________________________________________________ 14 MAINTENANCE ________________________________________________________________________ 15 SPECIFICATIONS TECHNIQUE ___________________________________________________________ 17 NOTES _______________________________________________________________________________ 18 Page 2 / 20 P15-I...
- Page 3 Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO.
- Page 4 3 emplacements pour l’accrochage, 1 à l’arrière et sur les côtés. ATTENTION : La profondeur du filetage M10 est de 14mm. Assemblage sur une barre d’extension ou un pied d’enceinte ’ x l’ (M20) Monter le PLADAPT sur P15-I Pl c l’ ’ x ’ (diamètre 35mm).
- Page 5 (+) Rouge / Maron / (-) Noir / Bleu → A partir du N° de série 212843200101 (noir) / 212862200101 (blanc) le câblage se fait sur des connecteurs rapides. Pour câbler P15-I, fendre en croix la membrane du passe -fil. Passer le câble au travers.
- Page 6 PRESET PRESET Veuillez consulter nexo-sa.com pour avoir les informations des firmwares des TD Contrôleurs NEXO. Pour P15, les presets suivants sont disponibles : → MAIN : recommandé pour une utilisation en système principal dans la plupart des applications. → M é...
- Page 7 PRESET ➢ P15 + Sub Applications retour de scène avec Sub (OMNI ou CARDIO). Applications front de scène avec Sub (OMNI ou CARDIO). Page 7 / 20 P15-I...
- Page 8 FREQUENCE DE COUPURE → 57 Hz : Application large bande. → 85 z : U ili “ cè ” lé ’ y è i ci l U ili L18. → 120 Hz : Application longue portée Page 8 / 20 P15-I...
- Page 9 Les accessoires de P15 sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires – incluant les broches à billes – lors de l’assemblage d’enceintes P15 que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme P15 si des composants proviennent d’autre fournisseur.
- Page 10 Serrer correctement. Se référer à la fiche accessoire. VNU-PLADAPT (PNT-PLADAPT) Adaptateur pour pied, utilisation avec P15, HBRK600, VBRK15. Placer VNU-PLADAPT, utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire. Page 10 / 20 P15-I...
- Page 11 Lyre verticale, utilisation avec CLADAPT, PLADAPT. Placer PNU-VBRK15 sur P15, utiliser uniquement la visserie fournie. Serrer correctement. Se référer à la fiche accessoire. VNI-WMADAPT (PNT-WMADAPT) Adaptateur, utilisation avec VNU-BUMP, VNI-WM380. Se référer à la fiche accessoire. Page 11 / 20 P15-I...
- Page 12 Se référer à la fiche accessoire. PNI-P15TOL18 PNI-P15TO2L18 Sy è ’ cc ch 1x P15 sous 1x L18. Sy è ’ cc ch 1x P15 sous 2x L18 (Omni ou Cardio). Se référer à la fiche accessoire. Page 12 / 20 P15-I...
- Page 13 Se référer à la fiche accessoire. PNU-P15FLG9040 (PNT-P15FLG9040) Pavillon de dispersion HF 90° - 40° Ouvrir la grille, retirer le flange pour mettre PNU-P15FLG9040. Tourner le si nécessaire, des aimants le maintiennent en place Se référer à la fiche accessoire. Page 13 / 20 P15-I...
- Page 14 L’ArrayEQ, permet d’ajuster la réponse en fréquence du système dans le bas de bande (voir courbes avec différentes valeurs d’ArrayEQ ci-dessous) : P15 0x 0 A cy ( z) P15 0x 0 A cy ( z) Page 14 / 20 P15-I...
- Page 15 Retirer les 2 vis. Retirer les stickers. Couple de serrage : 2.5 Nm (encollage : Loctite 222) Pour accéder au diaphragme HF, retirer les 4 vis. Retirer le pavillon. Couple de serrage : 2 Nm Page 15 / 20 P15-I...
- Page 16 P15 driver complete (with screws) 05HPC15R/K Recone Kit 15” (with screws) 05NHP15R/K HF diaphragm (with screws) 05CAPB01 HF cap black 05CAPB01-PW HF cap White NOTE : Les haut-parleurs et les grilles peuvent être renvoyés chez NEXO pour être recyclés. Page 16 / 20 P15-I...
- Page 17 SPECIFICATIONS TECHNIQUE SPECIFICATIONS TECHNIQUE P15-I AVEC ELECTRONIQUE NEXO Modèle P15-I 57Hz – 20kHz Réponse en fréquence (±6dB) SPL crête nominal (1m) 139dB Peak Tension de service 55Vrms (180Vpeak) Diffusion 60°x60° - 90°x40° - Diffusion asymétrique 60° to 100°x40° (en fonction du pavillon) Fréquence de coupure...
- Page 18 NOTES NOTES Page 18 / 20 P15-I...
- Page 19 Page 19 / 20 P15-I...
- Page 20 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr P c ’ c i i é nexo-sa.com F-60128 PLAILLY Page 20 / 20 P15-I...
