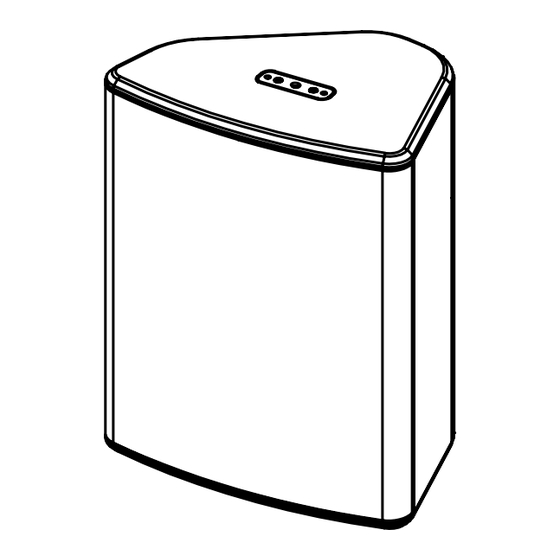

- Page 1 DP5400-01a-DI P10-I Manuel Utilisateur...
-
Page 2: Table Des Matières
ARRAY EQ ____________________________________________________________________________ 11 MAINTENANCE ________________________________________________________________________ 12 SPECIFICATIONS TECHNIQUE ___________________________________________________________ 14 NOTES _______________________________________________________________________________ 15 Déclaration EU de conformité Nous, NEXO SA ZA DU PRE DE LA DAME JEANNE 60128 PLAILLY – France Déclarons par la présente que le produit Enceinte acoustique Type Numéro de série... -
Page 3: Avertissements
Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO. -
Page 4: Equipement
ATTENTION : La profondeur du filetage M10 est de 13mm. Assemblage sur une barre d’extension ou un pied d’enceinte Fixer la barre d’extension sur l’embase (M20) du Sub. Monter le PLADAPT sur P10-I Placer l’ensemble sur la barre d’extension ou le pied d’enceinte (diamètre 35mm). -
Page 5: Description
→ Amplification • Les enceintes P10 doivent obligatoirement être utilisées avec un processeur NEXO, qui assurera l’égalisation, la mise en phase, la séparation de fréquences vers le caisson de grave et la protection en excursion et thermique des haut-parleurs du système. -
Page 6: Preset
PRESET PRESET Veuillez consulter nexo-sa.com pour avoir les informations des firmwares des TD Contrôleurs NEXO. Pour P10, les presets suivants sont disponibles : → MAIN : recommandé pour une utilisation en système principal dans la plupart des applications. → MONITOR : recommandé pour une application en retour de scène. Attention, dans cette configuration la phase n’est pas compatible avec d’autres enceintes NEXO, y compris les caissons de grave (subs). - Page 7 PRESET P10 + Sub Applications retour de scène avec Sub (OMNI ou CARDIO). Applications front de scène avec Sub (OMNI ou CARDIO). Page 7 / 16 P10-I...
-
Page 8: Directivite Hf
Lors du remontage de la grille, vérifier qu’elle soit bien engagée dans la lame supérieure avant de la fermer avec les crochets, visser. FREQUENCE DE COUPURE → 63 Hz : Application large bande. → 85 Hz : Utilisation type “nez de scène” en complément d’un système principal. Utilisation avec un Sub NEXO, par exemple L15. → 120 Hz : Application longue portée. -
Page 9: Accessoires
Les accessoires de P10 sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires – incluant les broches à billes – lors de l’assemblage d’enceintes P10 que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme P10 si des composants proviennent d’autre fournisseur. - Page 10 ACCESSOIRES PNT-WMADAPT Avec PNT-BUMP Avec PNI-WMxxx & PNT-BUMP PNI CLADAPT Adaptateur plafond, utilisation avec HBRK10, VBRK10., PNI-WM280 Potence murale pour P10, avec WMADAPT. PNT-P10FLG11060 Pavillon de dispersion 110° - 60° Page 10 / 16 P10-I...
-
Page 11: Array Eq
ARRAY EQ ARRAY EQ L’ArrayEQ, permet d’ajuster la réponse en fréquence du système dans le bas de bande (voir courbes avec différentes valeurs d’ArrayEQ ci-dessous) : Page 11 / 16 P10-I... -
Page 12: Maintenance
MAINTENANCE MAINTENANCE NOTE : Les haut-parleurs et les grilles peuvent être renvoyés chez NEXO pour être recyclés. Accès au haut-parleur Retirer les 4 vis. Dévisser les 2 vis, retirer la grille. Couple de serrage : 3.5 Nm (encollage : Loctite 242) Pour accéder au diaphragme HF, retirer les 4 vis. -
Page 13: Pièces Détachées
Recone Kit 10” (with screws) 05HPC10R/K 05PAV10-100-100 HORN 100°-100° 04PNT-P10FLG11060 HORN 110°-60° 05NHP10R/K HF diaphragm (with screws) 05RUBGRD01 Plastic Pad Black 05RUBGRD01-PW Plastic Pad White 05P10UA-I Complete grille Instal Black (with fasteners) 05P10UA-IPW Complete grille Instal White (with fasteners) Page 13 / 16 P10-I... -
Page 14: Specifications Technique
SPECIFICATIONS TECHNIQUE SPECIFICATIONS TECHNIQUE P10-I AVEC ELECTRONIQUE NEXO Modèle P10-I 63Hz – 20kHz Réponse en fréquence (±6dB) SPL crête nominal (1m) 136dB Peak Tension de service 50Vrms (180Vpeak) Diffusion 100°x100° (Default) - 110°x60° (Option) (en fonction du pavillon) Fréquence de coupure 63Hz;... -
Page 15: Notes
NOTES NOTES Page 15 / 16 P10-I... - Page 16 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr Parc d’activité de la Dame Jeanne nexo-sa.com F-60128 PLAILLY Page 16 / 16 P10-I...
