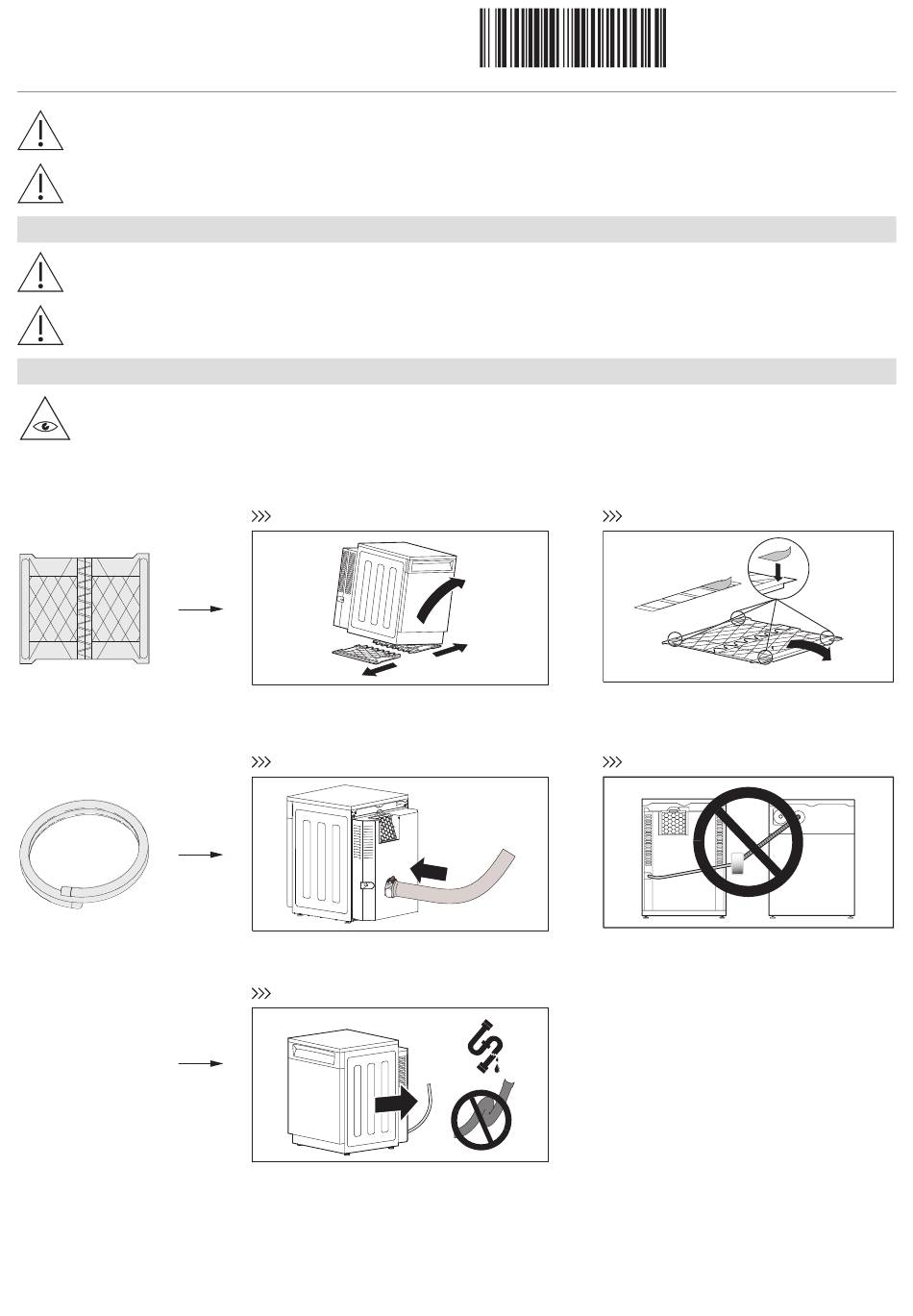

Notice d'installation
Sèche-linge « pompe à chaleur »
Valable pour les modèles : 199, 12007, 12037
Seul un personnel compétent est habilité à effectuer l'installation.
Toutes les étapes de travail doivent être effectuées et contrôlées dans l'ordre et intégralement.
Ne brancher la fiche secteur qu'une fois l'installation terminée.
Vérifier l'appareil
Vérifier l'absence de dommages visibles sur l'appareil. Ne pas faire fonctionner un appareil endommagé.
Laisser libres toutes les fentes d'aération de l'appareil. Sinon, une arrivée d'air suffisante ne peut être garantie.
Étapes les plus importantes - Respecter impérativement les points suivants durant l'installation
Consultez les étapes de travail suivantes dans les chapitres concernés. Elles montrent les points les plus importants
de l'installation, sans pour autant remplacer le mode d'emploi complet.
Plaque d'installation
Tuyau d'écoulement
Retirer la plaque d'installation
Chapitre 2
Fixation du tuyau d'écoulement
Chapitre 4
Insérer l'appareil
Chapitre 6
J199111-2
Fixer la plaque d'installation
Raccorder le tuyau d'écoulement
1
J199111-2
18.11.2024
Chapitre 3
4×
180°
Chapitre 5
