Models/Modelos/Modèles
64025LFs
Series/Series/Seria
ARTESSO™
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
sSpecify Finish / Especifíque el Acabado / Précisez le Fini
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
For easy installation of your
Brizo
faucet you will need:
®
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and maintenance
information.
Para instalación fácil de su llave
Brizo
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
Pour installer votre robinet
Brizo
facilement, vous devez:
®
• LIRE TOUTES les instructions avant de débuter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
www.brizo.com

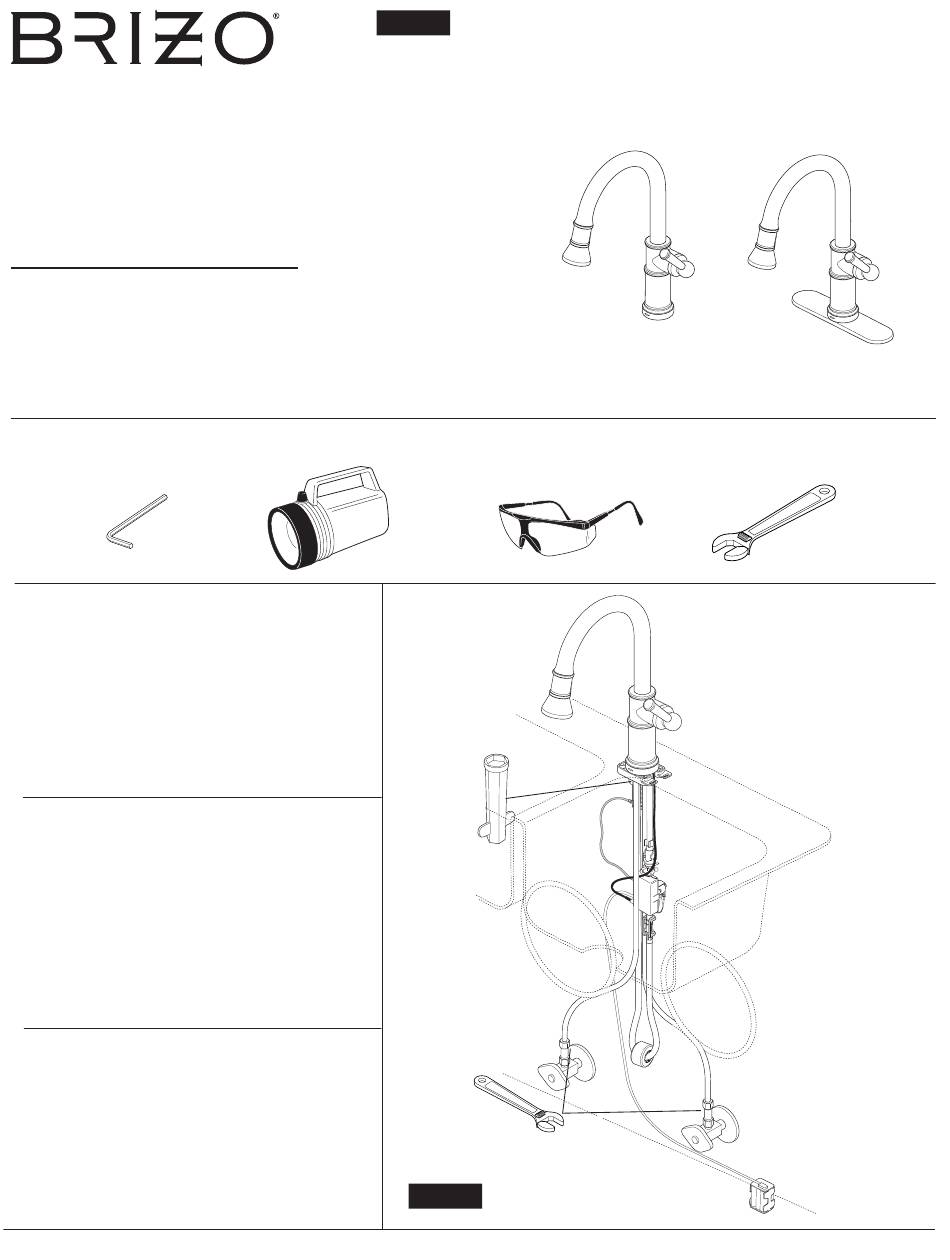

PULL-DOWN KITCHEN TOUCH FAUCET
77941
LLAVE DE AGUA EXTRAÍBLE CON SENSOR
DE CONTACTO PARA LA COCINA
ROBINET À BEC RÉTRACTABLE ET À
EFFLEUREMENT POUR ÉVIER DE CUISINE
77941
1
With Optional Escutcheon RP71451s
Con la opción de Chapetón RP71451s
Avec plaque de finition en option RP71451s
T E FLO N
9/16/14
Rev. C
