Pour l'installateur

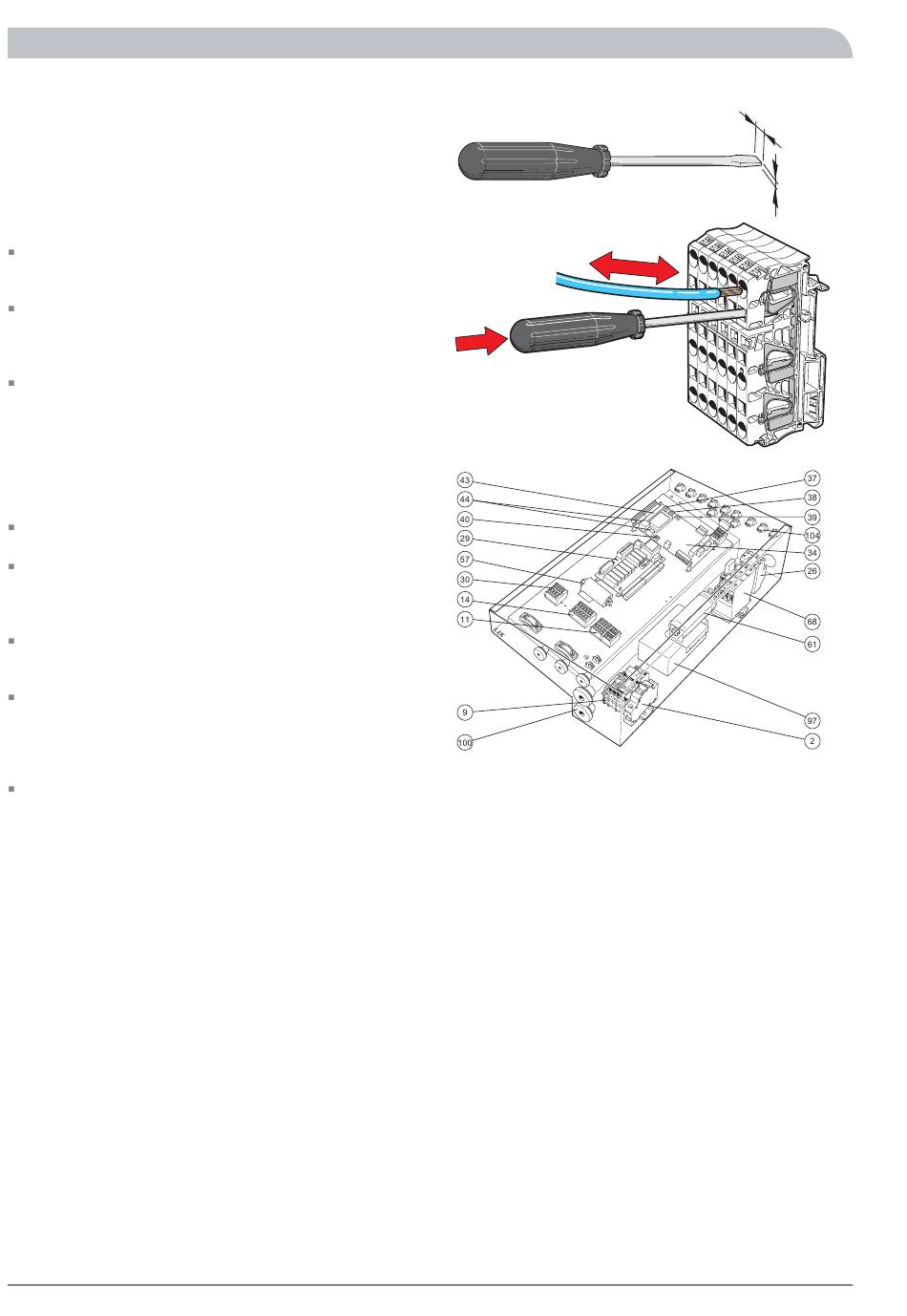

Branchements électriques
Généralités
L'acheminement des câbles pour le courant de haute intensité
doit être effectué via les presse-étoupes sur le côté gauche de
la pompe à chaleur, visibles de l'avant (100) et les câbles de si-
gnaux, de l'arrière (102).
Branchement
Ne jamais brancher une pompe à chaleur sans la permission
du fournisseur d'électricité ou la supervision d'un électricien
qualifié.
Si un disjoncteur électrique miniature (MCB) est utilisé, il doit
disposer d'un moteur de type D (fonctionnement du compre-
sseur). Pour la taille du MCB, voir les « Caractéristiques tech-
niques ».
F2015 n'inclut pas un disjoncteur électrique omnipolaire dans
l'alimentation électrique entrante. Le câble d'alimentation doit
être connecté au disjoncteur électrique avec un écart de rup-
ture d'au moins 3 mm. Quand le bâtiment est équipé d'un
disjoncteur contre les défauts à la terre, la pompe à chaleur
doit être équipée d'un disjoncteur indépendant. L'alimentation
entrante doit être de 230 V 1AC 50Hz via un tableau de dis-
tribution avec fusibles.
Si un test d'isolation doit être effectué dans le bâtiment, dé-
connecter la pompe à chaleur.
Brancher le câble de signal de commande pour thermostats
à la borne (30). Type de câble : LiYY non protégé, LiYCY pro-
tégé. Surface de câbles, au moins 0,22 mm² avec longueurs
de câbles inférieures à 50 m.
Autrement, le signal de câble correspondant est connecté à
la borne (44) sur la carte de commande (34) à SMO 10/VVM
300.
La pompe de charge pour F2015 peut être branchée au répar-
titeur (11) ou à une alimentation distincte.
Attention ! Si F2015 est mise hors tension et la pompe
de charge est reliée au répartiteur (11) il y a un risque
de gel.
Une alarme commune peut être branchée à la borne (11).
14
F2015
5,5 mm
1 mm
