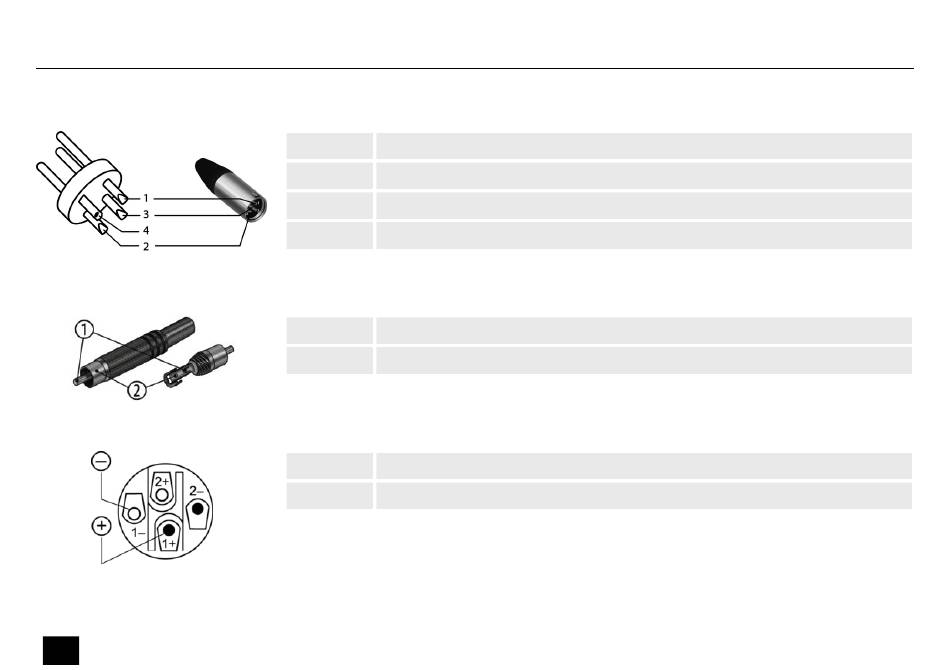

Affectation des câbles et des raccordements
Fiche XLR (symétrique)
Connexions Cinch
Connecteur Speaker Twist
CL 112 / CL 115 / CL 118 SUB MKII
24
Enceinte active
1
Masse, blindage
2
Signal (en phase, +)
3
Signal (en opposition de phase, –)
4
Blindage au boîtier de la fiche (option)
Le dessin et le tableau montrent le brochage d'un connecteur Cinch.
1
Signal
2
Terre
1+
Signal 1 (en phase)
1
Signal 1 (en opposition de phase)
