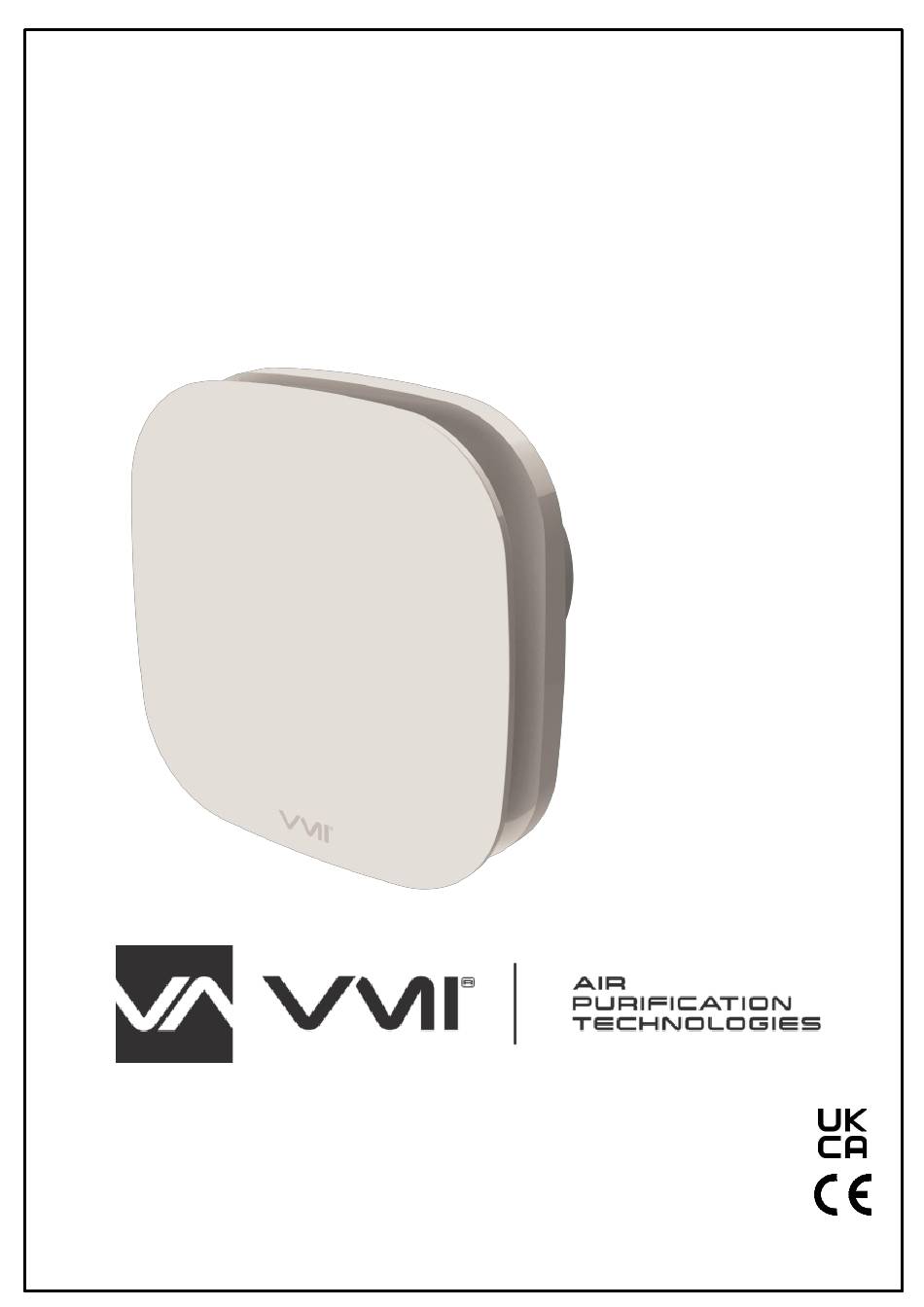

- Page 1 CERVIN EXTRACTEUR À FONCTIONNEMENT CONTINU Instructions d’installation et de câblage N° de référence 1302.0020 – CERVIN V1 1302.0021 – CERVIN V0 VEUILLEZ LIRE LES INSTRUCTIONS TOUT EN CONSULTANT LES ILLUSTRATIONS VEUILLEZ CONSERVER CES INSTRUCTIONS...
- Page 2 IMPORTANT : LISEZ CES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION INSTALLATION NE PAS installer ce produit dans les endroits présentant ou risquant de présenter ultérieurement une des conditions suivantes : • Atmosphère excessivement chargée d’huile ou de graisse ; • Gaz, liquides ou émanations corrosifs ou inflammables ; •...
- Page 3 DESCRIPTION Le ventilateur d’extraction à fonctionnement continu CERVIN convient aux cuisines, buanderies, salles de bains et toilettes. Le produit est doté d’un système de détection du débit d’air qui détecte la résistance du conduit d’installation et maintient la vitesse correcte du ventilateur pour atteindre le débit d’extraction prédéfini (en fonction du modèle).
- Page 4 Fixez la grille extérieure à sa place, en veillant à ce que les ouvertures de la grille soient orientées vers le bas. Retirez le panneau avant en le tirant avec précaution pour le séparer du ventilateur. Dévissez les deux vis indissociables et retirez la grille intérieure en la tirant avec précaution pour la séparer du boîtier.
- Page 5 Modes d’affichage Lorsqu’il est mis sous tension pour la première fois, l’écran exécute une séquence d’initialisation, puis active le mode prisme (couvercle en place). Appuyez sur un bouton pour faire entrer l’écran dans le système de menus et s’afficher tel qu’il est vu sans le prisme. L’écran revient au mode prisme après 30 secondes d’inactivité...
- Page 6 Réglages standard : Texte Option Sélections d’affichage configuration défaut Rotation r-Y = affichage tourné r-n = affichage normal l’affichage Réglage 100 mm : 0 à 30 l/s (18 à 108 mᶟ/h) 9 l/s (Max limité par la sélection de la marche vitesse constante forcée) mᶟ/h...
- Page 7 Si la valeur « 0 » est sélectionnée pour la vitesse constante, le ventilateur reste éteint jusqu’à ce qu’un signal de marche forcée soit activé (par exemple LS/cordelette/humidité). Durée de la fonction de marche forcée Le paramétrage de la fonction de marche forcée permet de régler sa durée entre 1 et 30 minutes, la valeur par défaut étant de 15 minutes.
- Page 8 Cordelette • Elle fait passer le ventilateur du mode « trickle » au mode « boost » (pour le temps de dépassement du mode « boost »). o Si le temps de dépassement est réglé sur 0 (désactivé), une durée de dépassement par défaut de 5 minutes sera appliquée.
- Page 9 Retour au mode de mise en service Appuyer encore 5 secondes sur la touche Mode permet de revenir au menu de mise en service D. ENTRETIEN ET MAINTENANCE AVERTISSEMENT : L’ALIMENTATION ÉLECTRIQUE DU VENTILATEUR ET DES ÉQUIPEMENTS DE CONTRÔLE AUXILIAIRES DOIT ÊTRE COUPÉE LORS DE LA MAINTENANCE 1.
- Page 10 Fig.2 Marche forcée continue 1 sans possibilité de vitesse constante. (Le ventilateur est protégé par un fusible interne 1 ALIMENTATION MONOPHASÉE (220 V-240 V 50 Hz) Extracteur Extracteur Embase commutée Fig.3. Vitesse constante avec vitesse de marche forcée (Le ventilateur est protégé...
- Page 11 Alimentation 12 VCC LIEN Transformateur 413543 A 0224...
- Page 12 Fig.7 Démontage de la grille pour le câblage et le réglage des commandes Desserrez les vis – NE PAS ENLEVER LA GRILLE Tirez le panneau avant comme indiqué. (les vis sont indissociables) Ouvrez le capot interne Retirez la grille intérieure du boîtier comme indiqué. pour accéder au niveau à...
- Page 13 Mise au rebut Ce produit ne doit pas être jeté avec les ordures ménagères. Il convient de le recycler là où des installations sont disponibles. Renseignez-vous auprès des autorités locales pour obtenir des conseils en matière de recyclage. GARANTIE La garantie prend automatiquement effet à date de facturation des produits, pour une période de cinq (5) ans.
- Page 14 STE VENTILAIRSEC 16 rue des imprimeurs 44220 COUERON – France Tél : +33 (0)2 40 04 19 44 Fax : +33 (0)2 40 03 96 11 contact@vmi-technologies.com 413543 A 0224...
