IDENTIFICATION DES COMMANDES

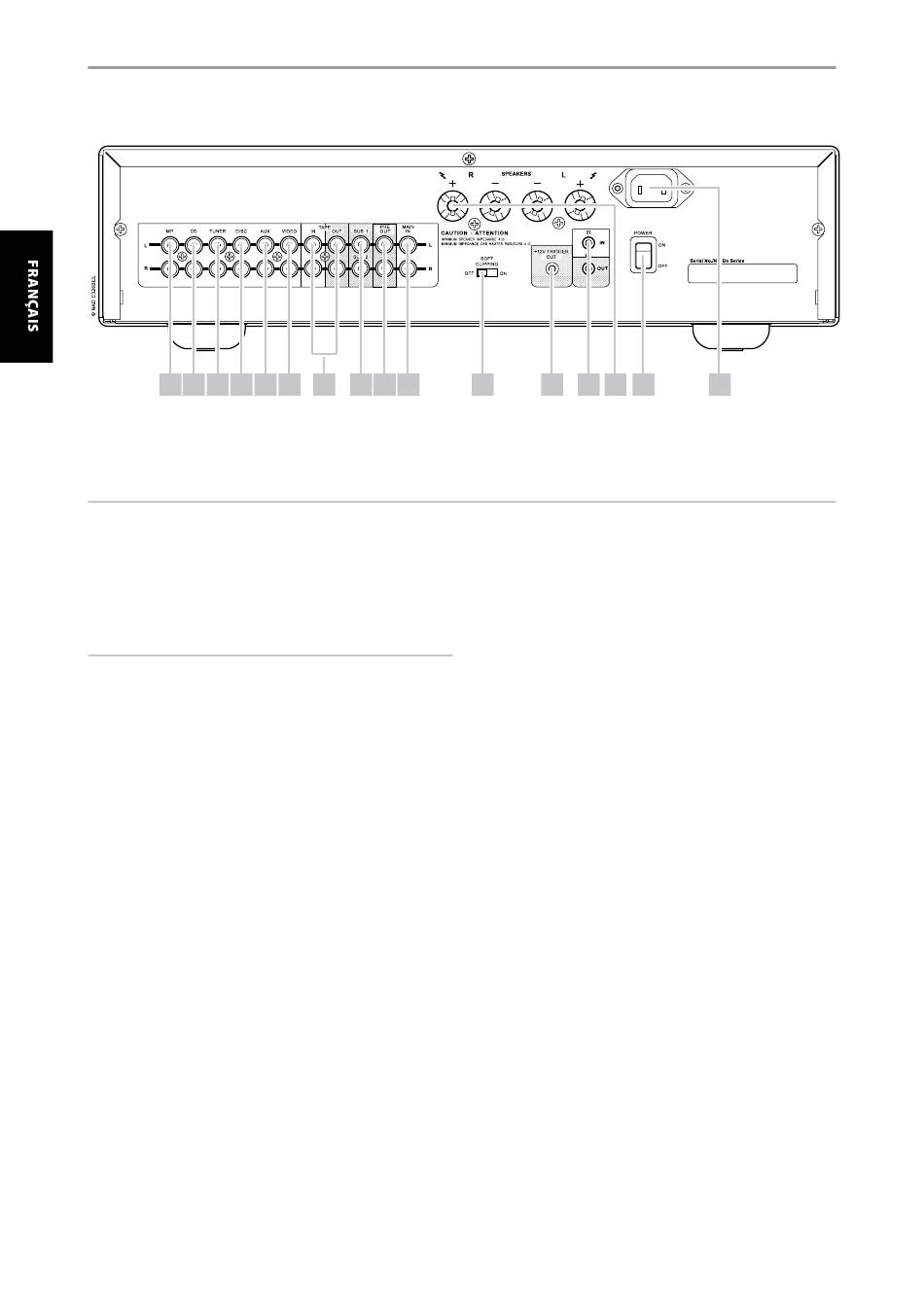

panneau arriere
1
2
3
4
5
ATTENTION!
Faites attention de mettre le C 326BEE hors tension ou de le débrancher avant de procéder à un quelconque branchement. Il est également recommandé d' é teindre
ou de débrancher tous les dispositifs associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un branchement secteur.
1 entree mp : entrée pour un lecteur média ou pour toute autre source de
signal de niveau ligne. Utilisez un câble jumelé RCA vers RCA pour relier les
prises de sortie audio gauche et droite du lecteur média à cette entrée.
REMARQUE
Si un lecteur média est branché dans la prise MP avant (en utilisant une
fiche stéréo de 3,5 mm) pendant l'écoute d'une source de niveau ligne
MP, le lecteur média externe sera sélectionné directement avec la source
de niveau ligne MP immédiatement déconnectée.
2 entree Cd : entrée pour un lecteur CD ou pour toute autre source de
signal de niveau ligne. Utilisez un câble jumelé RCA vers RCA pour relier
les prises de sortie audio gauche et droite du lecteur CD à cette entrée.
3 entree tuner : entrée pour un syntoniseur ou une autre source de
signal de niveau ligne. Utilisez un câble jumelé RCA vers RCA pour relier
les prises de sortie audio gauche et droite du syntoniseur à cette entrée.
4 entree disC : entrée pour les signaux d'entrée supplémentaires de
niveau ligne, tels qu'un lecteur CD, un lecteur Mini-Disc ou le signal de
sortie provenant d'un amplificateur de rehausseur pour tourne-disques.
Utilisez un câble jumelé RCA vers RCA pour relier les prises de Sortie
Audio gauche et droite de l'appareil audio auxiliaire à cette entrée.
5 entree aux : entrée pour d'autres signaux de niveau ligne, comme
un deuxième lecteur CD par exemple. Utilisez un câble jumelé RCA vers
RCA pour relier les prises de Sortie Audio gauche et droite de l'appareil
audio auxiliaire à cette entrée.
6 entree video input: Entrée pour le signal audio provenant
d'un magnétoscope stéréo (ou TV stéréo / Satellite / Récepteur de
télédistribution) ou d'une autre source audio de niveau ligne. En
utilisant les câbles jumelés RCA vers RCA, reliez les connecteurs de
Sortie Audio gauche et droit de l'appareil à ces entrées.
8
6
7
8
9
10
11
12
13
14
15
7 tape in/out (entrée/sortie maGnétopHone): branchements
pour l'enregistrement ou la lecture analogique sur un magnétophone
audio de type quelconque. En utilisant les câbles jumelés RCA
vers RCA, relier les connecteurs de « Sortie Audio » gauche et
droit du magnétophone aux ports TAPE IN pour la lecture sur un
magnétophone. Branchez les « entrées audio » gauche et droite du
magnétophone aux ports TAPE OUT pour l'enregistrement.
pour faire un enreGistrement
Lorsqu'une source est sélectionnée, son signal est aussi envoyé
directement à un quelconque magnétophone relié aux TAPE OUT
(SORTIE MAGNETOPHONE) pour l'enregistrement.
8
subW 1, 2 : Contrairement aux voies à bande complète, la voie
destinée au subwoofer ne comporte pas d'amplificateur de puissance
interne dans le C 326BEE. Reliez la/les sortie(s) SUBW 1 et/ou SUBW 2
à des subwoofers amplifiés (actifs) (ou à des voies d'amplificateur de
puissance pilotant des subwoofers passifs).
9 pre out (sortie préampli) : branchements à un amplificateur de
puissance externe ou à un processeur externe, tel qu'un décodeur
ambiophonique. Pour une utilisation normale, ces entrées sont reliées
aux prises de MAIN IN (Entrée principale), à l'aide des cavaliers fournis.
Pour brancher votre NAD C 326BEE à des modules processeurs ou
d'amplificateur externes, il sera nécessaire d'enlever ces liaisons d'abord.
Utilisez un câble jumelé RCA vers RCA pour relier les « entrées audio »
gauche et droite de l'amplificateur de puissance ou processeur aux
prises de PRE OUT (Sortie préampli).
Éteignez toujours le C 326BEE et les amplificateurs externes associés
avant d'effectuer des branchements et des débranchements aux ports
PRE OUT (SORTIE préampli). Le signal de sortie du port PRE OUT
(SORTIE préampli) sera affecté par les réglages de volume et de tonalité
du C 326BEE.
