RÉCEPTEUR RADIO
- DRR32M -
CARACTÉRISTIQUES TECNIQUES
Alimentation :
230V
50Hz ou 24V
Capacité des contacts :
2x6(4)A 250V
Type d'action :
1.C
Degré de pollution :
2
Classe du logiciel :
A
Tension d'impulsion nominale :
2500V
Test de dilatation thermique :
75°C
Tension de test EMC :
230V
Courant de test EMC :
30mA
Dimensions :
78x125x30,5 mm (LxHxP)

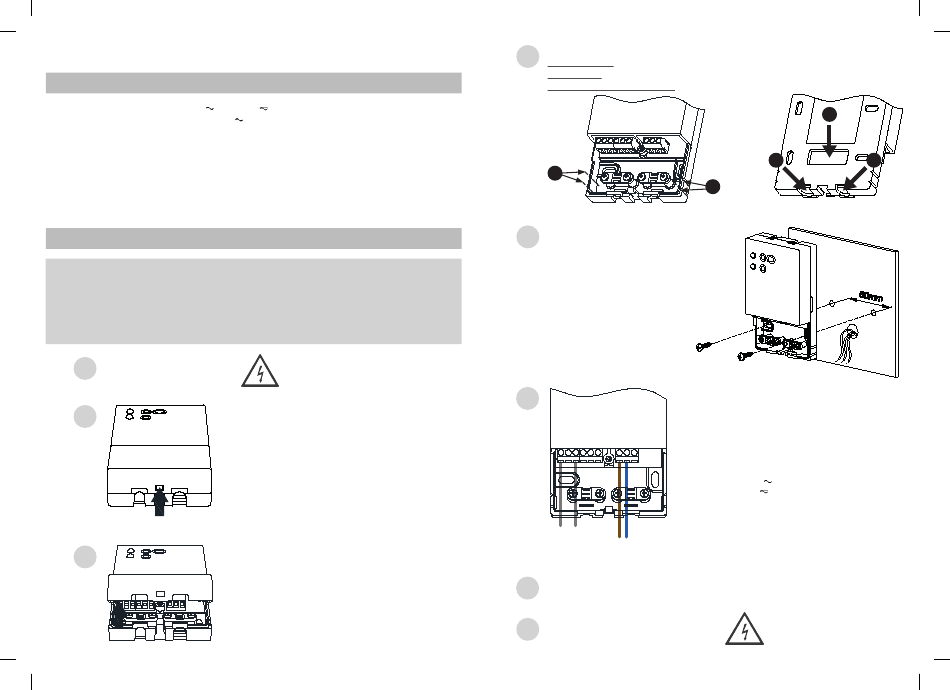

INSTALLATION
ATTENTION!
• Avant d'effectuer les connexions, s'assurer que le réseau soit connecté.
• Avant de commencer l'installation du récepteur s'assurer que les signaux radio transmis des thermostats sont reçus
correctement par le récepteur.
• L'installation et la connexion électrique de l'appareil doivent être exécutés par du personnel qualifié et en conformité
avec les lois en vigueur.
1
Débrancher l'alimentation électrique.
2
3
Fig. 2
(libres de tension)
Pousser, à l'aide d'un tournevis
la languette en plastique
la fente du bas pour soulever légèrement le cache-câbles.
Soulever le cache-câbles en exerçant une légère pression, et ce,
jusqu'à l'extraction complète.
L'insertion des câbles peut se faire de 3 façons différentes :
4
Insertion postérieure : retirer à l'aide d'un tournevis, l'élément de la base indiqué par E sur la Fig. 4.
Insertion latérale : Éliminer avec une pince appropriée les dents en plastique, indiquées en D sur la Fig. 3.
Insertion par le bord inférieur de la base : Retirer, à l'aide d'un tournevis, les pièces indiquées en F de la Fig. 4.
D
Fig. 3
Fixer l'appareil au mur par les deux vis ayant un
5
interaxe de 60 mm (utiliser les vis et/ou les pièces
fournies) - Fig. 5.
ATTENTION !
Le récepteur doit être installé sur un mur ou une
superficie ne permettant pas l'accès à la face po-
stérieure du produit.
6
N
N
N
N
C
C
A
C
C
A
située dans
CHAUDIÈRE
Placer le cache-câbles sur la base le pousser en tournant vers celle-ci; repousser vers l'intérieur la languette en plastique de
7
la partie inférieure de la base et exercer une pression pour faire déclencher la languette de fixation à l'intérieur de la cavité
sur le côté inférieur du cache-câbles (Fig. 1).
8
Brancher le récepteur sur réseau.
F
D
Fig. 4
Fig. 5
Exécuter les connexions électriques suivant les dispositions du
chapitre "Connexions électriques" du manuel complet.
Ci-dessous un schéma simplifié de la connexion avec le récepteur alimenté
L
N
a
sur réseau en 230Vac.
Où:
Alimentation :
L
N: Alimentation 230V
50Hz (Neutre sur borne N)
a
N: Alimentation 24V
Contacts relais :
NA: Contact Normalement ouvert
NC: Contact Normalement fermé
C:
Commune
230Vac
Fig. 6
50Hz
E
F
WIST02960FSE 035450 281020
