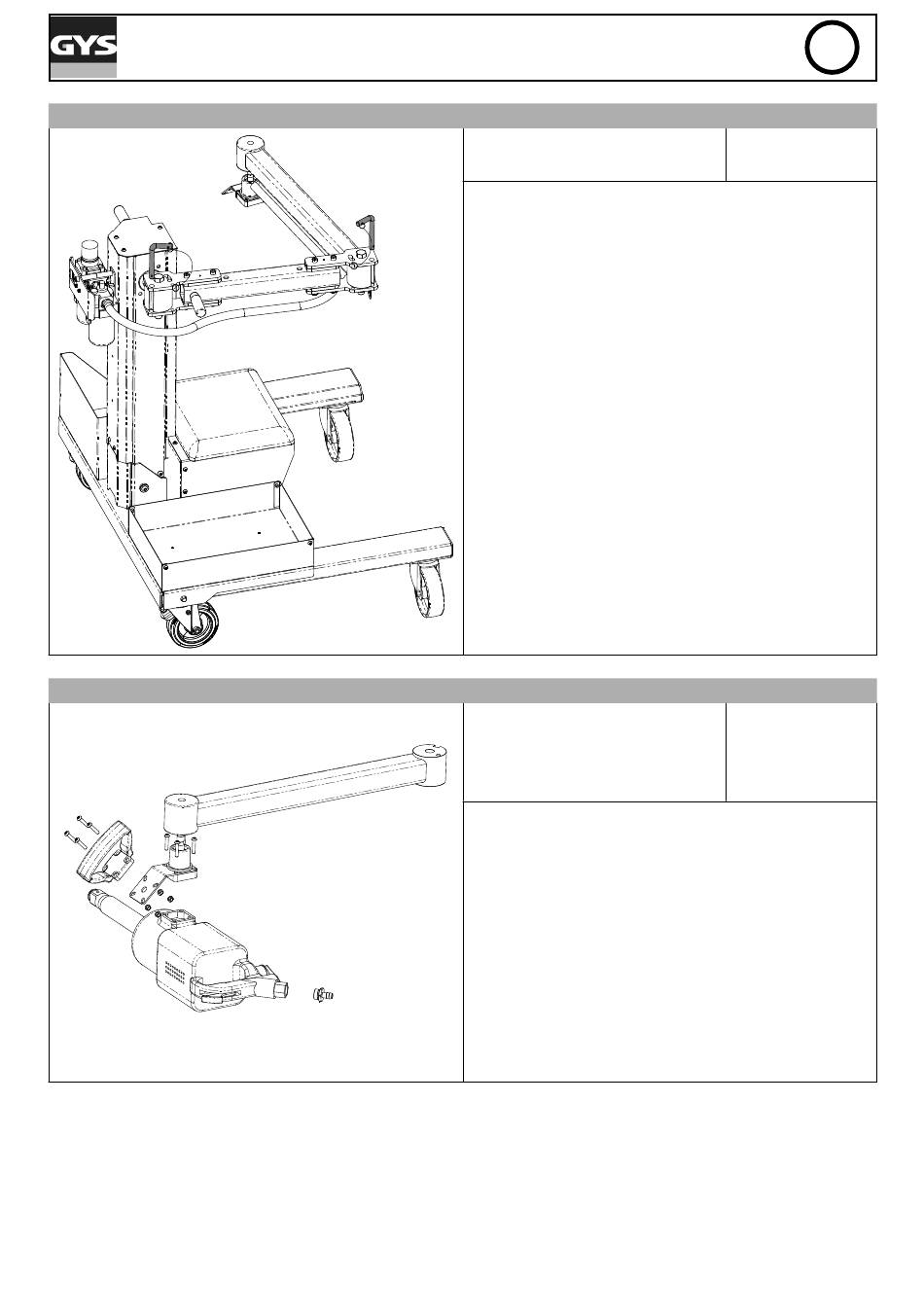

TROLLEY IW1
Montage Goupilles
Câble inox L200 avec 2 anneaux D24 : 2
Broche en forme L 101 x 55 D 12 : 2
1- Monter les câbles sur chapes avec goupilles puis les mettre en place.
Montage clé
Collier de serrage 19.5 1 oreille : 1
1- Verrouiller le bras en mettant en place les goupilles.
2- Régler l'effort d'équilibrage au minimum à l'aide de la vis de réglage
située sous le siège.
3- Insérer 4 vis M6 x 30 dans la poignée de la clé à choc et dans l'inter-
face clé (tôle en angle) puis serrer les vis avec les 4 écrous frein M6.
( Clé Torx T30 et Clé plate de 10 )
4- Monter la douille annelée ½'' male dans l'entrée d'air de la clé à
choc puis la serrer. ( Clé plate de 26 )
5- Tenir la clé à choc en alignant les trous de fixation de la poignée sur
la clé à choc avec les trous de la platine clé sous la rotule puis fixer la
clé à choc en serrant les 4 vis M6 x 30 qui passent par l'interface clé et
la platine clé. ( Clé Torx T30 ) Il est recommandé d'effectuer cette
opération à 2 personnes.
6- Raccorder le tuyau à la clé à choc et le sertir avec le collier de ser-
rage 19.5 1 oreille. ( Tenaille ) Attention à ne pas couper le tuyau.
Vis M6 x 30 : 8
Ecrou frein M6 : 4
Clé à choc : 1
Poignée clé à choc : 1
Douille annelée ½'' male : 1
FR
Clé Torx : T30
Clé plate de : 10 ; 26
Tenaille
