CHAPITRE 1 INFORMATIONS GÉNÉRALES
Ce chapitre analyse des situations spécifiques courantes qui peuvent se présenter dans
les installations et suggère la solution à appliquer.
Les schémas hydrauliques illustrés ne sont pas valides à des fins d'exécution.
1.1 Entrée uniquement numérique pour les services chaud/froid
Dans les circuits qui gèrent les demandes avec des entrées uniquement numériques,
il est conseillé de réserver ces entrées aux services ECS sur la RB100 (s'ils existent)
et de gérer les demandes chaud/froid par les contacts extérieurs du DDC. En effet,
actuellement les demandes chaud et froid provenant de la RB100 ne commutent pas
le circuit du mode climatisation en mode chauffage et vice-versa : il faut intervenir sur
le DDC et sélectionner le mode de fonctionnement souhaité avec le pictogramme
soleil/neige. L'option « Autorisations extérieures » permet de commuter le circuit dans
le mode de fonctionnement qui convient en fermant le contact concerné (RY/RW).
Pour les circuits sans ECS, seulement chaud, seulement froid, ou chaud/froid à 2 ou
4 tubes, il est conseillé de n'utiliser la RB100 que pour gérer les demandes de points de
consigne analogiques ; en effet, le DDC assure déjà un contrôle numérique de ce type .
Comme l'indique clairement le manuel du DDC (D-LBR283 et D-LBR248), ce type de
circuit peut être géré par les « Contacts extérieurs » du DDC : RYWm et RYWa.
mRYW

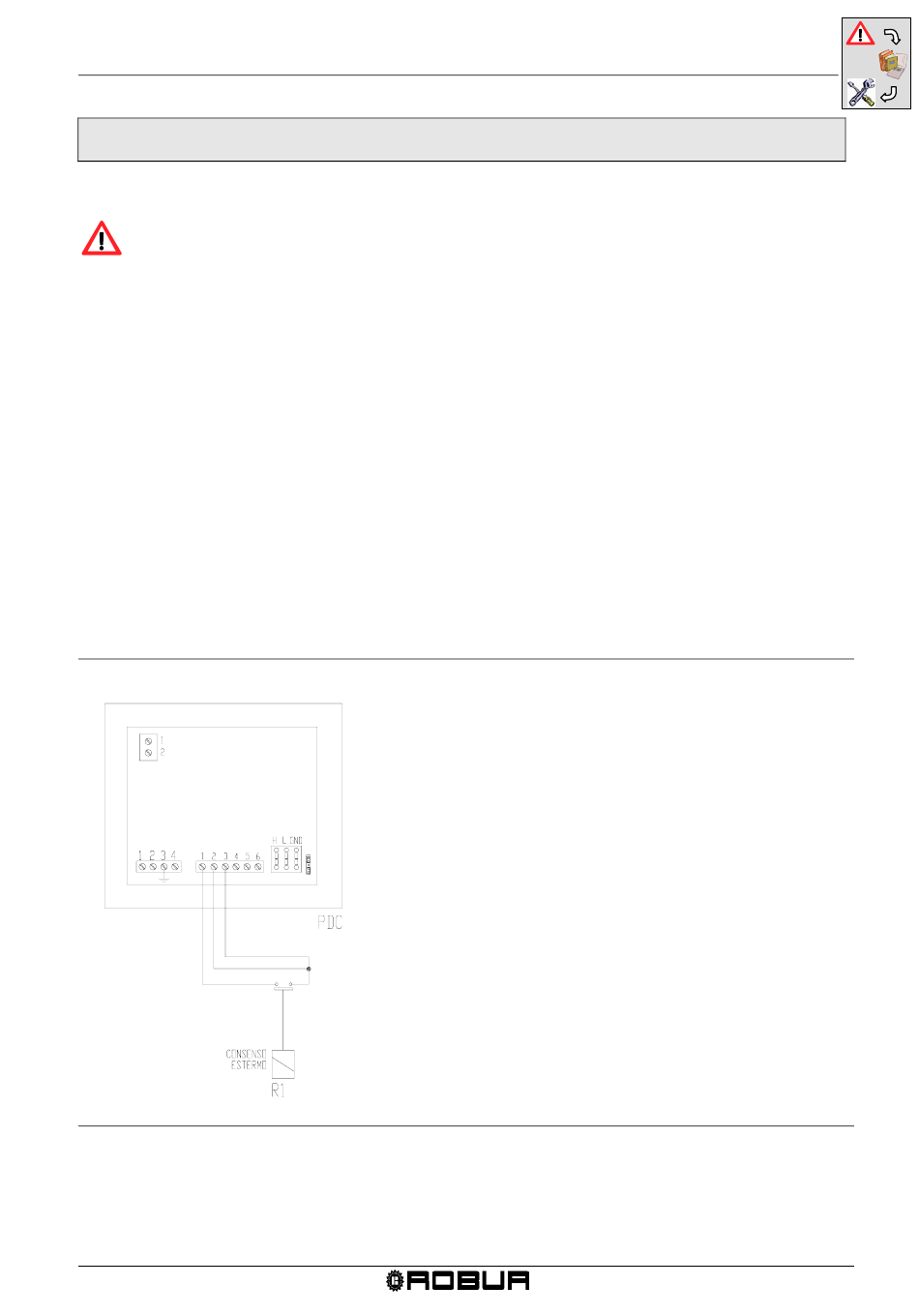

Exemple de branchement pour mode RYWm
Figure 1
Avec cette configuration, la commutation du mode climatisation en mode chauffage et
vice-versa est commandée par le bouton clim./chauf. du DDC.
Éd 02/2011
Chapitre INFORMATIONS GÉNÉRALES
LÉGENDE
Contacts relai autorisation fonctionnement (non livré
R1
en série)
(24 Vca)
borne 1
R
(autorisation circ. Chauff.)
borne 2
W
(autorisation circ. Climat.)
borne 3
Y
(0 Vca)
borne 4
0
Ne pas connecter
borne 5
NA
(24 Vca)
borne 6
R
1
