« Livret d'application RB100
Entrée analogique
Pour le branchement du service comme entrée analogique, il est rappelé que la tension
en entrée doit être comprise entre 0 et 10 Vcc.
Ne négliger sous aucun prétexte la longueur maximale admissible des câbles de
raccordement aux entrées des services demande.
Longueur max câble (m)
Les exemples ci-dessus se réfèrent uniquement à deux longueurs de câble. Pour une
section différente (mais toujours inférieure ou égale à 1,5 mm²) on peut calculer la
longueur maximale admissible avec la formule suivante :
où :
l = longueur [m]
s = section [mm²]
Le câble doit être blindé et l'extrémité du blindage reliée à la terre.
Marge d'erreur maximale de la mesure y compris l'erreur due à la résistance
du câble : ± 40 mV (± 0.4% fin d'échelle).
Schéma de branchement

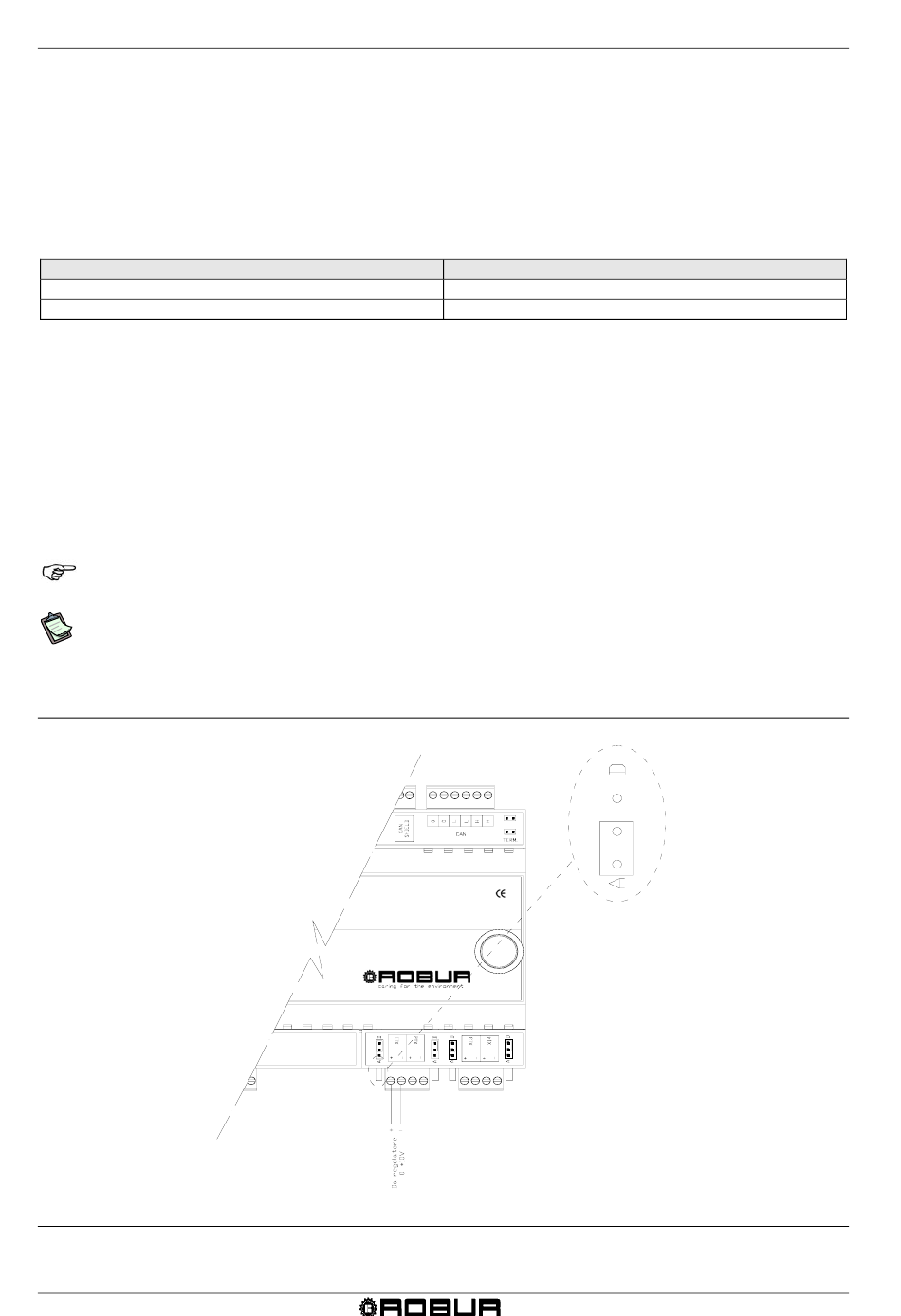

Figure 22 Série RB100: branchement électrique pour entrée analogique
52
300
100
l = s × 200
Section câble (mm²)
1,5
0,5
®
Éd 02/2011
