ANNEXE
Branchement services demande
Il est important de souligner que chacun des 4 services (froid, chaud et 2 ECS)
peut être configuré comme analogique ou numérique ; ci-dessous on trouvera donc
un seul schéma pour chaque type de branchement qui peut être appliqué
indifféremment à chaque service.
Ne pas oublier de positionner correctement les fils de liaisons près des bornes
d'entrée du service concerné et de configurer correctement le service (pour plus
de détails consulter le Manuel d'installation et d'utilisation - D-LBR606).
Entrée numérique
Concernant l'entrée numérique, il est rappelé que le contact extérieur doit avoir une
tension de service de 12 Vcc au moins et assurer la fermeture avec un courant minimal
de 5 mA.
Ne négliger sous aucun prétexte la longueur maximale admissible des câbles de
raccordement aux services pour ce type d'entrée.
Résistance Max pour On [Ω]
200 [Ω]
Le câble doit être blindé et l'extrémité du blindage reliée à la terre.
Schéma de branchement

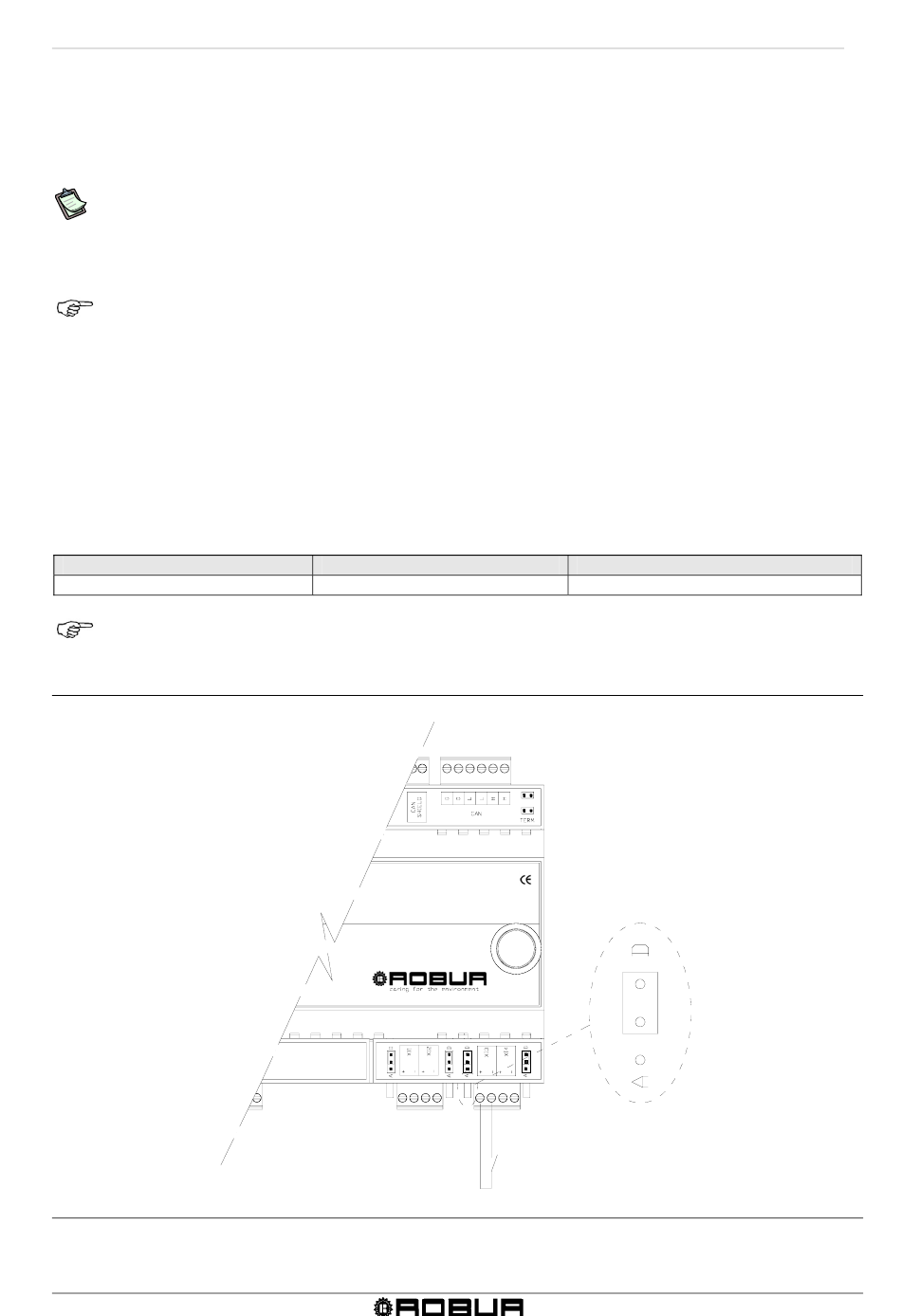

Figure 21 Série RB100 : branchement électrique pour entrée numérique
Éd 02/2011
Résistance Max pour Off [kΩ]
50 [kΩ]
ANNEXE
Longueur max câble (m)
300 (m)
51
