2) Lorsque le fichier des grandes capacités mesure une capacité de fuite ou de claquage importante, cer-
taines valeurs sont affichées et instables. Une grande capacité, la lecture prend plusieurs secondes pour se
stabiliser, ce qui est normal lors de la mesure d'une grande capacité ;
3) Veuillez décharger complètement le condensateur avant de tester sa capacité, sinon il passera en mode
de mesure de la tension.
4) Unité : 1F=1000mF, 1mF=1000uF, 1uF=1000nF, 1nF=1000pF
5. Mesure de la VNC
Le fonctionnement est le suivant :
5-1. Appuyez sur le bouton „NCV/LIVE" et maintenez-le enfoncé ; entrez dans la mesure EF.
5-2. L'extrémité avant de l'appareil de mesure comporte des points de test NCV. Tant que le point est pro-
che de la tension alternative, le buzzer émet différentes continuations en fonction de l'intensité du signal,
et l'écran LCD s'affiche également en fonction de l'intensité du signal. Nombre différent de segments.
5-3.Cycle pour déclencher la touche „NCV/LIVE", entrer dans la mesure du fil sous tension, afficher le ca-
ractère sous tension sur l'écran LCD, approcher le point de test du fil sous tension avec un compteur rouge,
et établir un contact fiable avec le point, l'extrémité du compteur noir est suspendue, et n'entre en contact
avec aucun point de test ; si le point de test est un fil sous tension, l'écran LCD affichera OL, et l'avertisseur
sonore émettra un son continu.

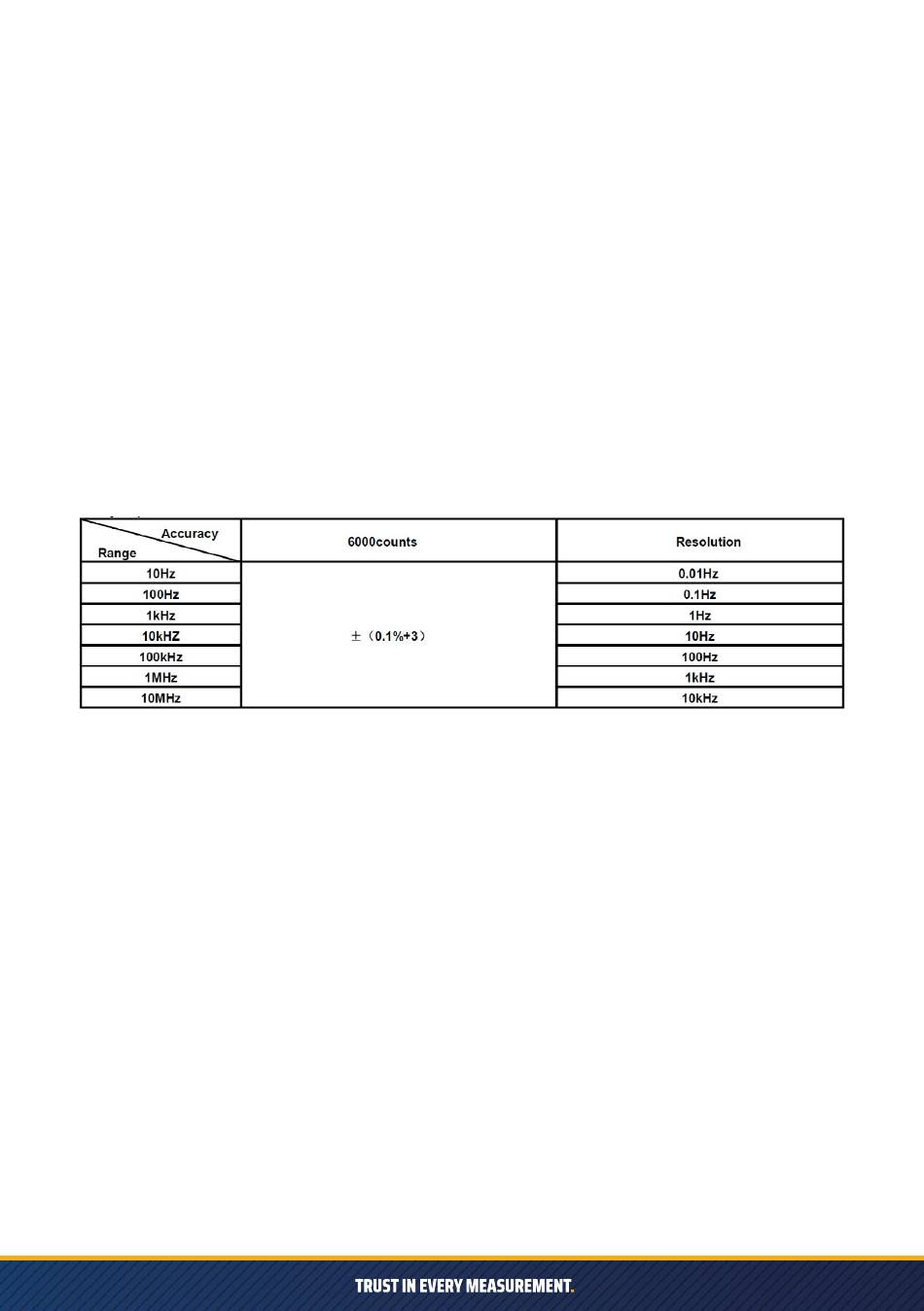

6. mesure de la fréquence
Sensibilité d'entrée : 1V rms ; protection contre les surcharges : 550V DC ou AC crête (pas plus de 10 secon-
des)
Mesure de la fréquence
1. déclencher la touche d'alimentation ; passer à la fonction de mesure de la fréquence ;
2. le fil d'essai noir est négatif, le fil d'essai rouge est positif et le fil d'essai touche de manière fiable le
point d'essai ;
3. Les valeurs mesurées s'affichent sur l'écran LCD.
Remarque :
1) Lorsque l'entrée dépasse 10Vrms, elle peut être lue, mais l'erreur peut être plus importante ;
2) Dans un environnement bruyant, il est préférable d'utiliser un câble blindé pour mesurer de petits
signaux ;
3) Lors de la mesure de circuits à haute tension, des précautions particulières doivent être prises pour
éviter les chocs électriques ;
4) Il est interdit d'introduire des valeurs de tension dépassant 250V DC ou AC crête pour éviter d'endom-
mager le compteur.
