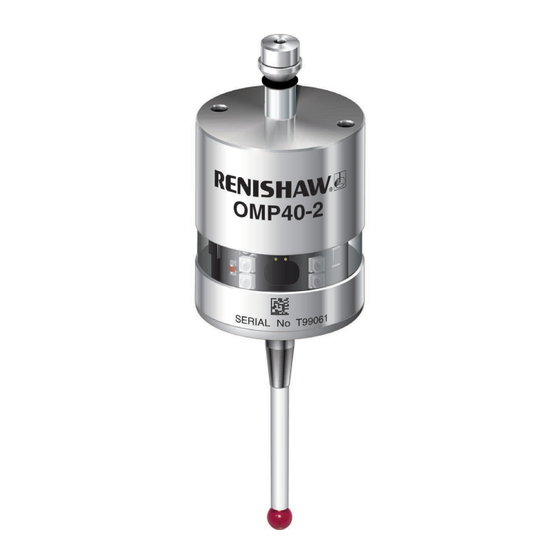

Renishaw OMP40-2 Manuel
Masquer les pouces
Voir aussi pour OMP40-2:
- Guide de démarrage rapide (93 pages) ,
- Manuel d'installation (56 pages) ,
- Manuel d'installation (48 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Renishaw OMP40-2
Sommaire des Matières pour Renishaw OMP40-2
- Page 1 Manuel illustré H-4071-8528-05-A OMP40-2...
- Page 2 Manuel illustré Les documentations pour ce produit sont disponibles en scannant le code barres ou en visitant www.renishaw.fr/omp40-2. Réf. Renishaw : H-4071-8528-05-A Édition : 01.2020...
- Page 3 Informations à l’attention de l’utilisateur • Ne démontez, percez ni déformez pas les piles. Ne leur appliquez pas de pression L’ OMP40-2 est fourni avec deux piles ½ AA au excessive. lithium-chlorure de thionyle non rechargeables : Référez-vous au manuel d’installation du palpeur •...
- Page 4 Sécurité pour la vue produit Renishaw et, d’autre part, à ce que des protections et verrouillages de sûreté adéquats Ce produit contient des LED émettant de la soient prévus.
- Page 5 Piles 2 piles ½ AA lithium-chlorure de thionyle (3,6 V) × Saft LS 14250 Dubilier SB-AA02 Tadiran Maxell SL-750 ER3S Xeno Sanyo XL-050F CR 14250 SE Tadiran SL-350, SL-550, TL-4902, TL-5902, TL-2150, TL-5101 Varta CR ½ AA...
- Page 6 Manuel illustré Montage du stylet de 1,8 Nm à 2,2 Nm M-5000-3707...
- Page 7 Piles ½ AA AVERTISSEMENT : Enlevez le dispositif d’isolement de la pile du compartiment de la pile avant utilisation. Ne mettez pas les piles en court circuit car cela pourrait occasionner un incendie. Veillez à ce que les languettes de contact soient bien fixées. ...
- Page 8 Manuel illustré Configuration du palpeur Les chapitres qui suivent décrivent le processus de programmation et de configuration des paramètres de palpage. L’application Trigger Logic™ simplifie le processus au travers d’instructions claires et interactives et avec des vidéos d’information.
- Page 9 Vérification des réglages du palpeur Contrôle des > 5 s Légende des symboles Clignotement court de LED × Clignotement long de LED Méthode de mise à l’arrêt Arrêt optique Temporisation Temporisation Temporisation courte moyenne longue 12 s 33 s 134 s Filtre de déclenchement avancé...
- Page 10 Manuel illustré Modification des réglages du palpeur > 5 s Légende des symboles Clignotement court de LED Clignotement long de LED Défléchissez le stylet pendant moins de 4 secondes pour passer à l’option Contrôle des LED suivante du menu. Défléchissez le stylet pendant plus de 4 secondes pour passer au menu suivant.
- Page 11 Puissance optique Faible Standard Ultra faible Retournez à « Mode d’arrêt » Nouveaux réglages terminés...
- Page 12 Manuel illustré Montage du palpeur sur un cône 2 mm × 2 2 mm × 2 × 4 × 4 2 mm × 2 de 0,5 Nm à 1,5 Nm...
- Page 13 Centrage du stylet REMARQUES : En cas de chute accidentelle d’un ensemble palpeur/cône, vérifiez à nouveau qu’il est toujours × 4 centré. Ne frappez pas le palpeur pour le centrer. 360° de 1,5 Nm à × 2 2,2 Nm de 1,5 Nm à 2,2 Nm × 4 360°...
- Page 14 Manuel illustré Nettoyage Utilisez un chiffon propre.
- Page 15 Diagnostics visuels OMM-2 REMARQUE : L’aspect de votre OMM-2 peut LED DE SIGNAL LED SYSTÈME ACTIF différer légèrement par rapport à l’illustration. Bon signal Palpeur 1 Interférence ou Palpeur 2 signal faible Palpeur 3 Pas de signal LED DÉPART LED D’ERREUR Départ Le signal émis par le palpeur a échoué...
- Page 16 Manuel illustré Page vide.
- Page 17 Renishaw sont des marques déposées de Renishaw plc ou de ses filiales. Google Play et le logo Google Play sont des marques de Google LLC.
- Page 18 Manuel illustré Déclaration de conformité U.E. Renishaw plc déclare sous sa seule responsabilité que l’OMP40-2 est conforme à toute la législation de l’Union européenne concernée. Le texte intégral de la déclaration de conformité U.E. est disponible sur le site : www.renishaw.fr/mtpdoc Directive WEEE L’utilisation de ce symbole sur des produits...
- Page 19 Brevets Les caractéristiques du palpeur OMP40-2 et autres palpeurs Renishaw semblables sont protégées par un ou plusieurs des brevets suivants et/ou font l’objet de demandes de brevets : EP 1130557 US 6472981 EP 1185838 US 6776344 EP 1373995 US 6860026 EP 1477767...
- Page 20 Renishaw S.A.S +33 1 64 61 84 84 +33 1 64 61 65 26 15 rue Albert Einstein, france@renishaw.com Champs sur Marne, 77447, www.renishaw.fr Marne la Vallée, Cedex 2, France Pour nous contacter dans le monde : www.renishaw.fr/contacter *H-4071-8528-05*...
