D-Link DIR-506L Manuel D'utilisation

D-Link DIR-506L Manuel D'utilisation

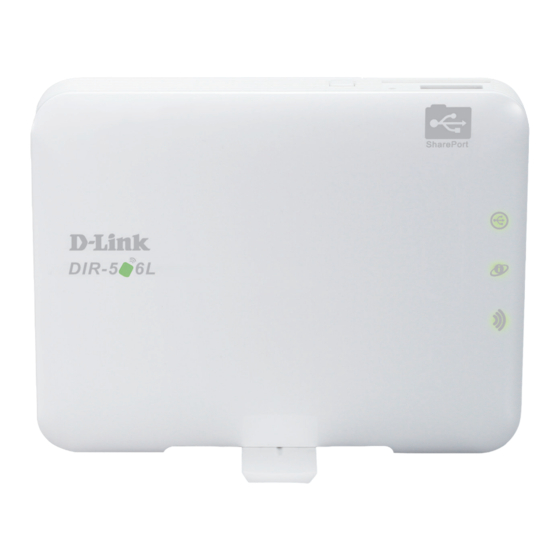

Routeur cloud de poche
Masquer les pouces Voir aussi pour DIR-506L:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Version 1.1 | 09/11/2012
Manuel
d'utilisation
Routeur Cloud de poche
DIR-506L

Publicité

Table des Matières
loading

Manuels Connexes pour D-Link DIR-506L

Sommaire des Matières pour D-Link DIR-506L

  • Page 1 Version 1.1 | 09/11/2012 Manuel d'utilisation Routeur Cloud de poche DIR-506L...

  • Page 2: Préface

    Marques commerciales D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d’autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société...

  • Page 3: Table Des Matières

    Éléments à prendre en compte avant d’installer le réseau Filtre d'adresse MAC ............47 sans fil ....................9 Filtres URL ................48 Configuration de votre routeur DIR-506L ......10 Filtres sortants..............49 Assistant de configuration initial ..........11 Filtres entrants ..............50 Application SharePort Mobile (iOS, Android) ....13 SNMP ..................51...
  • Page 4 Windows® 7 ...................71 WPA/WPA2 ................71 WPS ..................74 Windows Vista® ................78 WPA/WPA2 ................79 WPS/WCN 2.0 ...............81 Windows® XP ................82 WPA/WPA2 ................83 Résolution des problèmes ..........85 Bases de la technologie sans fil ........89 Définition de « sans fil »............90 Conseils ..................92 D-Link DIR-506L Manuel d'utilisation...

  • Page 5: Contenu De La Boîte

    Section 1 - Présentation du produit Contenu de la boîte DIR-506L Routeur Cloud de poche Câble USB Batterie rechargeable Guide d’installation rapide Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus de la boîte. D-Link DIR-506L Manuel d'utilisation...

  • Page 6: Configuration Système Requise

    • Firefox 8,0 ou une version supérieure • Safari 4,0 ou une version supérieure • Google Chrome (16.0.9.12.75) Utilisateurs de Windows  : Vérifiez que vous avez installé la dernière ® version de Java. Visitez le site www.java.com pour télécharger la dernière version. D-Link DIR-506L Manuel d'utilisation...

  • Page 7: Introduction

    PERFORMANCES EXTRÊMES Le routeur D-Link Routeur Cloud de poche (DIR-506L) vous permet de créer un réseau sans fil sécurisé afin de partager des photos, des fichiers, de la musique, des vidéos, des imprimantes et un stockage réseau à travers tout votre domicile. Connectez le routeur DIR-506L à...

  • Page 8: Caractéristiques

    Section 1 - Présentation du produit Caractéristiques • Mise en réseau sans fil plus rapide - Le routeur DIR-506L offre une connexion sans fil atteignant 150 Mbps* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions vidéo, des jeux en ligne et des communications audio en temps réel.

  • Page 9: Description Du Matériel

    En appuyant sur le bouton WPS, vous pouvez connecter automatiquement et de façon sûre d'autres périphériques. Bouton de réinitialisation Une pression sur le bouton de réinitialisation restaure les valeurs d’usine du routeur DIR-506L. Connexion d’un lecteur flash USB pour configurer les paramètres sans fil à l’aide de SharePort™ Mobile et SharePort™...

  • Page 10: Côté/Gauche

    Le port Internet auto MDI/MDIX permet la connexion du câble Ethernet relié par ailleurs au modem câble Port Ethernet LAN/WAN ou DSL. Interrupteur principal Active et désactive le DIR-506L. Mini port USB Ce port alimente le routeur et charge la batterie. D-Link DIR-506L Manuel d'utilisation...

  • Page 11: Arrière

    Une fois l'insertion terminée, remettre en place le couvercle de la batterie. Remarque : L'utilisation d'une batterie rechargeable autre que celle fournie peut détériorer votre périphérique et annuler sa garantie. D-Link DIR-506L Manuel d'utilisation...

  • Page 12: Schéma De Configuration Du Routeur

    Schéma de configuration du routeur Le DIR-506L se connecte à votre modem câble, à votre modem DSL ou à toute autre source Internet et partage votre connexion Internet sans fil avec vos périphériques pour fournir un accès Internet à l'ensemble de votre domicile ou de votre bureau.

  • Page 13: Éléments À Prendre En Compte Avant D'installer Le Réseau Sans Fil

    Le routeur sans fil D-Link vous permet d’accéder à votre réseau à l’aide d’une connexion sans fil de presque n’importe où dans la portée d’opération de votre réseau sans fil. Vous devez toutefois garder à l’esprit que le nombre, l’épaisseur et l’emplacement des murs, plafonds ou autres objets à...

  • Page 14: Configuration De Votre Routeur Dir-506L

    Section 2 - Installation Configuration de votre routeur DIR-506L 1. Branchez votre mini USB DIR-506L à un port USB alimenté sur un ordinateur pour lancer l'utilisation. La batterie se chargera si vous en avez installé une. Vérifiez que le voyant d'état du périphérique est activé...

  • Page 15: Assistant De Configuration Initial

    D-Link et vous connecter à Internet. Cliquez sur Next (Suivant) pour continuer. Si vous choisissez le mode Routeur, le routeur DIR-506L tente de détecter votre type de connexion Internet et vous demande les paramètres associés. Saisissez-les, puis cliquez sur Next (Suivant).
  • Page 16 La configuration est terminée ; le nom de votre réseau sans fil et le mot de passe s'affichent. Il est recommandé de les inscrire pour pouvoir s'y reporter ultérieurement. Cliquez sur Save (Enregistrer) pour enregistrer les paramètres et redémarrer le routeur. D-Link DIR-506L Manuel d'utilisation...

  • Page 17: Application Shareport Mobile (Ios, Android)

    DIR-506L. Pour de plus amples informations sur cette fonction, reportez-vous à la section « Stockage » en page 44. Remarque  : La fonction SharePort Web/SharePort Mobile du DIR-506L ne peut être utilisée que lorsque le périphérique est en mode Router (Routeur) dans les paramètres sans fil.
  • Page 18 5. Cliquez sur Wi-Fi et sélectionnez le réseau (SSID) que vous avez affecté au cours de la configuration initiale. Saisissez ensuite votre mot de passe Wi-Fi. 6. Une fois connecté, cliquez sur l'icône SharePort ; l'application SharePort se charge. D-Link DIR-506L Manuel d'utilisation...
  • Page 19 USB. Remarque : Si vous connectez un disque de stockage USB comportant de nombreux fichiers ou ayant une grande capacité, le routeur DIR-506L nécessitera quelques instants pour balayer et cataloguer vos fichiers. D-Link DIR-506L Manuel d'utilisation...

  • Page 20: Configuration De L'application Qrs Mobile (Ios)

    2. Sur votre périphérique mobile, allez dans Settings (Paramètres), puis dans Wi-Fi. Paramètres 3. Utilisez les informations suivantes pour vous connecter à votre DIR-506L sans fil : Default WiFi SSID (SSID WiFi par défaut) : dlink_DIR-506L Default Password (Mot de passe par défaut) : 0266000123...
  • Page 21 Section 2 - Installation 4. Une fois votre périphérique mobile connecté, cliquez sur l'icône QRS Mobile. 5. Cliquez sur Start (Démarrer) pour continuer. 6. Suivez les instructions, puis cliquez sur Next (Suivant) pour continuer. D-Link DIR-506L Manuel d'utilisation...
  • Page 22 7. Une fois l'Assistant de configuration terminé, l'écran suivant apparaît. Vous pouvez maintenant modifier le nom de réseau et le mot de passe Wi-Fi que vous venez de créer pour votre périphérique mobile et votre ordinateur portable. D-Link DIR-506L Manuel d'utilisation...

  • Page 23: Configuration Web

    Section 2 - Installation Configuration Web Pour accéder à l'utilitaire de configuration dans l'un des modes du routeur DIR-506L, ouvrez un navigateur web et tapez http://192.168.0.1 ou http://dlinkrouter.local. dans la barre d'adresse. Sélectionnez admin dans le menu déroulant, puis saisissez votre mot de passe.

  • Page 24: Configurer

    Internet) et passez à la page suivante. Pour configurer vos paramètres Internet manuellement, cliquez sur le bouton Manual Internet Connection Setup (Configuration manuelle de connexion Internet), puis passez à la section « Configuration manuelle de connexion Internet » en page 25. D-Link DIR-506L Manuel d'utilisation...

  • Page 25: Assistant De Configuration De Connexion Internet

    Cliquez sur Next (Suivant) pour continuer. Afin de sécuriser votre routeur, veuillez saisir un nouveau mot de passe. Cliquez sur Next (Suivant) pour continuer. Sélectionnez votre fuseau horaire dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer. D-Link DIR-506L Manuel d'utilisation...
  • Page 26 La configuration est terminée ; le nom de votre réseau sans fil et le mot de passe s'affichent. Il est recommandé de les inscrire pour pouvoir s'y reporter ultérieurement. Cliquez sur Save (Enregistrer) pour enregistrer les paramètres et redémarrer le routeur. D-Link DIR-506L Manuel d'utilisation...
  • Page 27 Il n’est plus nécessaire et ne fonctionne pas sur un routeur. Si vous avez sélectionné PPPT Connection (Connexion PPTP), l'écran suivant apparaît. Saisissez votre nom d'utilisateur PPTP, votre mot de passe et toute autre information fournie par votre FAI. Cliquez sur Next (Suivant) pour continuer. D-Link DIR-506L Manuel d'utilisation...
  • Page 28 IP et les paramètres DNS fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer. Votre configuration est terminée. Cliquez sur Connect (Connecter) pour enregistrer vos paramètres et redémarrer votre routeur. D-Link DIR-506L Manuel d'utilisation...

  • Page 29: Configuration Manuelle De La Connexion Internet

    Si vous avez cliqué sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet) sur la page Internet Settings (Paramètres Internet), l'écran suivant apparaît. Vous pouvez configurer ici la connexion Internet de votre routeur DIR-506L. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Ma connexion Sélectionnez le mode de connexion à...
  • Page 30 MAC Address Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. D-Link DIR-506L Manuel d'utilisation...
  • Page 31 MAC Address Si votre FAI vous demande de saisir une adresse MAC, renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton (Adresse MAC) : Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. D-Link DIR-506L Manuel d'utilisation...
  • Page 32 Internet est conservée. Pour désactiver cette fonction, réglez le Reconnect Mode (Mode de reconnexion) maximum) : sur Always on (Toujours active). Primary/ Secondary DNS Les informations relatives au serveur DNS sont fournies par Server (Serveur DNS votre fournisseur d’accès Internet (FAI). principal/secondaire) : D-Link DIR-506L Manuel d'utilisation...
  • Page 33 MAC Address Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. D-Link DIR-506L Manuel d'utilisation...
  • Page 34 (facultatif ). du serveur L2TP) : Nom d’utilisateur : Saisissez votre nom d’utilisateur L2TP. Mot de passe : Saisissez votre mot de passe L2TP, puis ressaisissez-le dans le champ suivant. Mode de Sélectionnez Toujours activée, À la demande ou Manuelle. reconnexion : D-Link DIR-506L Manuel d'utilisation...
  • Page 35 MAC Address Si votre FAI vous demande de saisir une adresse MAC, (Adresse MAC) : renseignez le champ correspondant ici. Vous pouvez cliquer sur le bouton Clone MAC (Cloner l'adresse MAC) pour saisir l'adresse MAC de votre ordinateur. D-Link DIR-506L Manuel d'utilisation...
  • Page 36 Section 3 - Configuration Si vous avez sélectionné une Borne Wi-Fi, le routeur DIR-506L balayera pour trouver une borne Wi-Fi disponible sur laquelle se connecter. S'il en trouve une ou plusieurs, elles apparaissent dans une liste ainsi que les informations relatives au signal.

  • Page 37: Paramètres Sans Fil

    Pour configurer manuellement les paramètres sans fil de votre routeur, cliquez sur Manual Wireless Connection Setup (Configuration manuelle de connexion sans fil) et reportez-vous à la section « Configuration manuelle de connexion sans fil - Mode routeur » en page 37. D-Link DIR-506L Manuel d'utilisation...

  • Page 38: Assistant De Configuration Du Réseau Sans Fil

    Next (Suivant). Si vous sélectionnez cette option, la configuration sans fil est terminée. Cliquez sur Save (Enregistrer) pour enregistrer vos paramètres et terminer le processus de configuration. D-Link DIR-506L Manuel d'utilisation...
  • Page 39 Lorsque vous avez terminé, cliquez sur Next (Suivant). La configuration sans fil est maintenant terminée. Cliquez sur Save (Enregistrer) pour enregistrer vos paramètres et terminer le processus de configuration. D-Link DIR-506L Manuel d'utilisation...

  • Page 40: Configuration Manuelle Du Réseau Sans Fil

    506L fonctionnera et configurer les paramètres du réseau sans fil. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Wireless Mode : Choisissez Mode routeur, Mode AP (Point d'accès), ou Mode répétiteur dans le menu déroulant. D-Link DIR-506L Manuel d'utilisation...

  • Page 41: Configuration Manuelle - Mode Routeur

    Section 3 - Configuration Configuration manuelle - Mode routeur Si vous avez choisi le mode Routeur vous pouvez configurer le routeur DIR-506L en routeur. Après avoir modifié les paramètres du réseau sans fil, cliquez sur le bouton Enregistrer les paramètres.
  • Page 42 Cipher Type Choisissez d'utiliser le chiffrement TKIP, AES ou les deux (Type de TKIP et AES pour votre réseau sans fil. chiffrement) : Clé pré- Saisissez le mot de passe (clé) de votre réseau sans fil. partagée : D-Link DIR-506L Manuel d'utilisation...
  • Page 43 Saisissez l'adresse IP de votre serveur RADIUS. Address (Adresse IP du serveur RADIUS) : RADIUS Server Port Saisissez le port de votre serveur RADIUS. (Port du serveur RADIUS) : Secret partagé du Saisissez le secret partagé de votre serveur RADIUS. Serveur RADIUS : D-Link DIR-506L Manuel d'utilisation...

  • Page 44: Configuration Manuelle - Mode Point D'accès

    Configuration manuelle – Mode point d’accès Si vous avez choisi le mode AP Only (PA seulement) vous pouvez configurer le routeur DIR-506L comme point d'accès dans un réseau existant. Après avoir modifié les paramètres du réseau sans fil, cliquez sur le bouton Enregistrer les paramètres.

  • Page 45: Configuration Manuelle - Mode Répétiteur

    Configuration manuelle – Mode Répétiteur Si vous avez choisi le mode Répétiteur vous pouvez configurer le routeur DIR-506L en répétiteur pour un autre périphérique de routage. Après avoir modifié les paramètres du réseau sans fil, cliquez sur le bouton Enregistrer les paramètres.

  • Page 46: Paramètres Réseau

    (Masque de sous-réseau 255.255.255.0. par défaut) : Nom de domaine local : Saisissez un nom pour le routeur DIR-506L. Activer le serveur DHCP : Cochez cette case pour activer le serveur DHCP sur votre routeur. Décochez-la pour désactiver cette fonction. Durée de la concession Durée de concession de l’adresse ...

  • Page 47: Media Server (Serveur Multimédia)

    Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres). Activer le serveur Cochez cette case pour activer la fonction de serveur multimédia DLNA : multimédia. Nom du serveur Saisissez le nom de votre serveur multimédia. multimédia : D-Link DIR-506L Manuel d'utilisation...

  • Page 48: Stockage

    Cette page vous permet d'accéder aux fichiers stockés sur un disque dur externe USB ou une clé USB branchés sur le routeur DIR-506L, via votre réseau local ou Internet, à l'aide d'un navigateur Web ou de l'application SharePort Mobile pour votre smartphone ou votre tablette.

  • Page 49: Avancé

    Le port public est le port vu depuis Internet, tandis que le port privé est celui utilisé par l’application sur l’ordinateur du réseau local. Type de trafic : Sélectionnez TCP, UDP, ou Les deux dans le menu déroulant. D-Link DIR-506L Manuel d'utilisation...

  • Page 50: Règles D'application

    VoIP par Internet. Ces applications fonctionnent parfois difficilement via la traduction d'adresses de réseau (NAT). Des règles d'application permettent à certaines de ces applications de fonctionner avec le routeur DIR-506L. Si vous avez besoin d'exécuter des applications qui exigent plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement) et les ports associés au port de déclenchement pour les ouvrir au trafic entrant.

  • Page 51: Filtre D'adresse Mac

    « C » (Contrôle de connexion), le groupe « A » (Contrôle d'association) ou les deux. Si les groupes de contrôle ne sont pas activés, ces désignations ne sont pas utilisées. D-Link DIR-506L Manuel d'utilisation...

  • Page 52: Filtres Url

    Saisissez les sites Web à bloquer ou autoriser dans les filtrage des zones de texte. Toute adresse de site Web qui contient le URL : texte saisi sera bloquée lorsque vous cliquerez sur Enable (Activer) et que vous enregistrerez vos paramètres.. D-Link DIR-506L Manuel d'utilisation...

  • Page 53: Filtres Sortants

    Section 3 - Configuration Filtres sortants L’option Outbound Filter (Filtre sortant) est une méthode avancée de contrôle des données reçues du routeur DIR-506L. Cette fonction permet de configurer les règles de filtrage de données sortantes contrôlant les données en fonction d'une plage d'adresses IP.

  • Page 54: Filtres Entrants

    Fournir un nombre d'identification pour la règle. règle de calendrier) : Add New Rule... Cliquez sur Add (Ajouter) pour appliquer les paramètres. Vous devez cliquer sur Save Settings (Enregistrer les paramètres) (Ajouter une règle...) : en haut de la fenêtre pour enregistrer les paramètres. D-Link DIR-506L Manuel d'utilisation...

  • Page 55: Snmp

    IP 4 : Définissez une quatrième adresse IP à gérer ici. SNMP Version Choisissez la version du protocole SNMP que votre serveur (Version SNMP) : utilisera. Adresse IP d'accès au Saisissez l'adresse IP utilisée ici pour l'accès WAN. réseau étendu : D-Link DIR-506L Manuel d'utilisation...

  • Page 56: Redirection

    Entrez le prochain saut de passerelle à prendre si cette route est utilisée. Hop (Saut) : Saisissez un numéro pour représenter la valeur bon de cette route. Activer : Cochez pour valider cette route ou laissez décochée pour l'ignorer. D-Link DIR-506L Manuel d'utilisation...

  • Page 57: Zone Invité

    Ici, vous pouvez sélectionner entre None (Aucun), WEP, WPA-Personal (WPA personnel) et WPA-Enterprise (WPA entreprise). Reportez-vous à la section « Paramètres sans fil » en page 33 pour obtenir des informations sur la configuration des différents modes de sécurité. D-Link DIR-506L Manuel d'utilisation...

  • Page 58: Paramètres Sans Fil Avancés

    Paramètres sans fil avancés Cet écran vous permet de définir plusieurs paramètres sans fil avancés de votre routeur DIR-506L. Sauf si vous rencontrez certains problèmes spécifiques, nous vous recommandons de conserver les valeurs par défaut de ces paramètres. Après avoir effectué...

  • Page 59: Réseau Avancé

    Activer l'UPnP. L’UPnP fournit la compatibilité avec les équipements, les logiciels et les périphériques du réseau. Enable WAN Ping Si vous cochez la case, le routeur DIR-506L pourra répondre Respond (Activer aux pings. Si vous la décochez, vous renforcez la sécurité la réponse aux contre les pirates.

  • Page 60: Outils

    Cette page vous permet de changer le mot de passe du compte administrateur pour configurer les paramètres du routeur DIR-506L. Vous pouvez aussi activer une gestion distante. Après avoir effectué les modifications, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

  • Page 61: Date Et Heure

    Cochez cette case pour utiliser un serveur  NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local. NTP Server Used Indiquez le serveur NTP ou sélectionnez-en un dans le (Serveur NTP menu déroulant. utilisé) : D-Link DIR-506L Manuel d'utilisation...

  • Page 62: Syslog

    SysLog : Adresse IP du Adresse du serveur SysLog utilisé pour l’envoi des journaux. serveur SysLog : Vous pouvez aussi sélectionner l’ordinateur dans le menu déroulant (uniquement si l’adresse IP est attribuée par le routeur via DHCP). D-Link DIR-506L Manuel d'utilisation...

  • Page 63: Paramètres Du Courrier Électronique

    Saisissez le mot de passe associé au compte. (Mot de passe SMTP) : Envoyer une alerte Saisissez les adresses électroniques auxquelles vous électronique à : aimeriez recevoir vos alertes électroniques. E-mail Subject Saisissez une ligne objet pour les alertes électroniques. (Sujet du courrier électronique) : D-Link DIR-506L Manuel d'utilisation...

  • Page 64: Paramètres Système

    Section 4 - Outils Paramètres système Cette page vous permet d'enregistrer et de restaurer votre configuration, de réinitialiser et de redémarrer le routeur DIR-506L, ainsi que de supprimer tous les packs linguistiques ajoutés. Save Settings To Cliquez sur le bouton Save (Enregistrer) pour enregistrer Local Hard Drive les paramètres de configuration actuels du répétiteur...

  • Page 65: Mise À Niveau Du Microprogramme

    Mise à niveau du microprogramme Cette page vous permet de mettre à jour le microprogramme du routeur DIR-506L. Vérifiez que le microprogramme que vous voulez utiliser se trouve sur le disque dur local de l’ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à...

  • Page 66: Dns Dynamique

    Section 4 - Outils DNS dynamique La fonction DDNS vous permet d'héberger un serveur (Web, FTP, de jeux, etc.) derrière votre routeur DIR-506L en utilisant un nom de domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement.

  • Page 67: Contrôle Du Système

    Le test de ping sert à envoyer des paquets de ping afin Adresse IP : de tester si votre routeur DIR-506L est actif sur Internet. Saisissez le nom d'hôte ou l'adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur le bouton Ping.

  • Page 68: Tâches Planifiées

    Section 4 - Outils Tâches planifiées Vous pouvez créer des calendriers et les utiliser avec certaines fonctions du routeur DIR-506L pour que ces fonctions soient actives pendant certaines heures de la journée ou de la semaine. Enable Schedule Permet au routeur DIR-506L d'appliquer des règles de (Activer le calendrier pour les filtres que vous avez configurés.

  • Page 69: État

    Section 5 - État État Informations sur le périphérique Cette page affiche les informations actuelles concernant le routeur DIR-506L. Il affiche les informations relatives au réseau local et au réseau local sans fil. Généralités : Affiche la version et la date du microprogramme.

  • Page 70: Journaux

    Section 5 - État Journaux Le routeur DIR-506L conserve un journal des événements et des activités intervenant sur le routeur DIR-506L. Si le routeur DIR-506L est réinitialisé, les journaux sont automatiquement effacés. Options du Vous pouvez afficher plusieurs types de journaux : System Activity (Activité du système), Debug Information...

  • Page 71: Statistiques

    Statistiques Le routeur DIR-506L conserve les statistiques du trafic. Vous pouvez voir le nombre de paquets qui passent par le réseau local et les parties sans fil du réseau. Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour mettre à jour les informations ou cliquez sur le bouton Clear Statistics (Supprimer les statistiques) afin de réinitialiser toutes les statistiques.

  • Page 72: Liste De Clients Sans Fil

    Liste de clients sans fil Le tableau de clients sans fil affiche une liste de clients sans fil actuellement connectés. Ce tableau affiche également la durée de la connexion et l’adresse MAC des clients sans fil connectés. D-Link DIR-506L Manuel d'utilisation...

  • Page 73: Aide

    Section 6 - Prise en charge Aide Cet écran vous fournit davantage d'informations sur les diverses parties de l'interface de configuration. Cliquez sur un lien pour en savoir plus sur ce thème. D-Link DIR-506L Manuel d'utilisation...

  • Page 74: Connexion D'un Client Sans Fil

    être sûr de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes : Étape 1 - Appuyez sur le bouton WPS du routeur DIR-506L pendant 1 seconde environ. Le bouton WPS commence à clignoter. Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS de votre client sans fil (ou lancez l'utilitaire logiciel et débutez le...

  • Page 75: Windows® 7

    Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase utilisée. 1. Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite). Icône de réseau sans fil 2. L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. D-Link DIR-506L Manuel d'utilisation...
  • Page 76 à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. 4. La fenêtre suivante apparaît pendant que l'ordinateur tente de se connecter au routeur. D-Link DIR-506L Manuel d'utilisation...
  • Page 77 La connexion au réseau sans fil prendre 20 à 30  secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase doit être strictement identique à celle du routeur sans fil. D-Link DIR-506L Manuel d'utilisation...

  • Page 78: Wps

    Section 7 - Connexion d'un client sans fil Vous pouvez configurer la fonction WPS du routeur DIR-506L à l'aide de Windows® 7. Procédez comme suit pour utiliser Windows® 7 afin de configurer la fonction WPS : 1. Cliquez sur le bouton Démarrer et sélectionnez Ordinateur.
  • Page 79 Section 7 - Connexion d'un client sans fil 3. Double-cliquez sur le routeur DIR-506L. 4. Saisissez le code PIN du WPS (affiché dans la fenêtre WPS de l'écran LCD du routeur ou dans le menu Configuration > Configuration sans fil de l'interface Web du routeur), puis cliquez sur Suivant.
  • Page 80 Section 7 - Connexion d'un client sans fil 5. Saisissez un nom pour identifier le réseau. 6. Pour configurer les paramètres avancés, cliquez sur l'icône Cliquez sur Next (Suivant) pour continuer. D-Link DIR-506L Manuel d'utilisation...
  • Page 81 8. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur. Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau. 9. Cliquez sur Fermer pour terminer la configuration WPS. D-Link DIR-506L Manuel d'utilisation...

  • Page 82: Windows Vista

    Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. D-Link DIR-506L Manuel d'utilisation...

  • Page 83: Wpa/Wpa2

    (en bas à droite de l’écran). Sélectionnez Connect to a network (Connexion à un réseau). 2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter. D-Link DIR-506L Manuel d'utilisation...
  • Page 84 La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou la phrase doit être strictement identique à celle du routeur sans fil. D-Link DIR-506L Manuel d'utilisation...

  • Page 85: Wps/Wcn 2.0

    WPS), ou bien cliquez sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Reset PIN to Default (Réinitialiser le PIN par défaut). Si vous utilisez un logiciel tiers pour configurer la protection Wi-Fi, suivez attentivement les instructions. Ensuite, passez à la section suivante pour configurer le routeur que vous venez de paramétrer. D-Link DIR-506L Manuel d'utilisation...

  • Page 86: Windows® Xp

    Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations. D-Link DIR-506L Manuel d'utilisation...

  • Page 87: Wpa/Wpa2

    (en bas à droite de l’écran). Sélectionnez Afficher les réseaux sans fil disponibles. 2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connecter). D-Link DIR-506L Manuel d'utilisation...
  • Page 88 WPA-PSK, puis cliquez sur Connect (Connexion). La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase WPA-PSK doit être strictement identique à celle du routeur sans fil. D-Link DIR-506L Manuel d'utilisation...

  • Page 89: Résolution Des Problèmes

    1. Pourquoi n’ai-je pas accès à l’utilitaire de configuration Web? Lorsque vous saisissez l’adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou vous n'avez pas à être connecté à Internet. L’utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à...
  • Page 90 •  Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le. •  Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresse IP de votre routeur D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.
  • Page 91 • Les utilisateurs de Windows® 95, 98 et Me saisissent commande (les utilisateurs de Windows® NT, 2000, XP, Vista®, et 7 saisissent cmd) et appuient sur Entrée (ou OK). • Lorsque la fenêtre s’ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante : ping [url] [-f] [-l] [valeur MTU] Exemple : ping yahoo.com -f -l 1472 D-Link DIR-506L Manuel d'utilisation...
  • Page 92 • Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Enregistrer les paramètres pour enregistrer vos paramètres. • Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix. D-Link DIR-506L Manuel d'utilisation...

  • Page 93: Bases De La Technologie Sans Fil

    à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d’accéder en toute sécurité aux données que vous voulez, quand et où...

  • Page 94: Annexe A - Bases De La Connexion Sans Fil

    à votre travail. Pourquoi la technologie sans fil D-Link ? D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
  • Page 95 Qui utilise la technologie sans fil ? Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l’utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée. Domicile • Offre un accès haut débit à toutes les personnes du domicile • Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.

  • Page 96: Où La Technologie Sans Fil Est-Elle Utilisée

    La connexion sans fil dans des lieux publics est généralement appelée « points d’accès sans fil ». En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

  • Page 97: Bases De La Mise En Réseau

    Bases de la mise en réseau Vérifiez votre adresse IP Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

  • Page 98: Attribution D'une Adresse Ip Statique

    Définissez la passerelle par défaut de la même façon que l'adresse IP LAN de votre routeur (I.E. 192.168.0.1 ou http://dlinkrouter.local.). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI. Étape 5 Double-cliquez sur OK pour enregistrer vos paramètres. D-Link DIR-506L Manuel d'utilisation...

  • Page 99: Caractéristiques Techniques

    • Prise en charge de Web File Access • 0,125 kg • Qualité de service Wi-Fi WMM La plage de fréquences varie en fonction des réglementations locales. La fonction d'application SharePort Mobile est uniquement disponible en mode Routeur ou Borne Wi-Fi. D-Link DIR-506L Manuel d'utilisation...

  • Page 100: Déclaration Relative Au Code Gpl

    Déclaration relative au code GPL Ce produit D-Link comprend des codes de logiciel développés par des tiers, y compris des codes de logiciel soumis à la Licence Publique Générale GNU ( « GPL ») ou à la Licence Publique Générale GNU Limitée (« LGPL »). Le cas échéant, les conditions de la GPL et de la LGPL, et les informations sur l'obtention de l'accès au codes GPL et LGPL utilisés dans ce...
  • Page 101 Si de tels problèmes surgissent de manière considérable dans d'autres domaines, nous sommes prêts à étendre cette disposition à ces domaines dans de futures versions de la GPL, au besoin, pour protéger la liberté des utilisateurs. D-Link DIR-506L Manuel d'utilisation...

  • Page 102: Conditions Générales

    (1) affiche un avis de copyright approprié et (2) avertit l'utilisateur que l'œuvre n'est pas garantie (sauf dans la mesure où des garanties produit sont proposées), indique que les détenteurs de licence peuvent transférer l'œuvre aux D-Link DIR-506L Manuel d'utilisation...
  • Page 103 La Source correspondante n'a pas besoin d'inclure quoi que ce soit que les utilisateurs puissent reproduire automatiquement à partir d'autres parties de la Source correspondante. La Source correspondante d'une œuvre sous forme de code source est l'œuvre elle-même. D-Link DIR-506L Manuel d'utilisation...
  • Page 104 Licence et les termes non permissifs ajoutés conformément à la section 7 de l'accord s'appliquent au code, que vous laissez intacts tous les avis d'absence de garantie et que vous donnez à tous les bénéficiaires une copie de la présente Licence avec le Programme. D-Link DIR-506L Manuel d'utilisation...
  • Page 105 à limiter l'accès ou les droits légaux des utilisateurs de la compilation au-delà de ce que chaque œuvre permet. L'intégration d'une œuvre protégée dans un agrégat n'entraîne pas l'application de la présente Licence aux autres parties de l'agrégat. D-Link DIR-506L Manuel d'utilisation...
  • Page 106 Source correspondante de l'œuvre sont proposés au grand public, sans frais, conformément à la sous-section Il est inutiles d'intégrer la partie séparable du code objet, dont le code source est exclu de la Source correspondante en tant que Bibliothèque système, dans le transfert de l'œuvre de code objet. D-Link DIR-506L Manuel d'utilisation...
  • Page 107 7. Termes supplémentaires. Les « Droits supplémentaires » sont des termes qui complètent ceux de la présente Licence en générant des exceptions à une ou D-Link DIR-506L Manuel d'utilisation...
  • Page 108 ) Exigence d'indemnisation des concédants de licence et des auteurs dudit matériel par toute personne transférant le matériel (ou des versions modifiées de celui-ci), avec prises en charge contractuelles de responsabilité envers le bénéficiaire, pour toute responsabilité que ces prises en charge contractuelles imposent directement auxdits concédants de licence et auteurs. D-Link DIR-506L Manuel d'utilisation...
  • Page 109 Licence. Si vos droits ont été annulés et n'ont pas été rétablis de manière permanente, vous ne remplissez pas les critères pour recevoir de nouvelles licences pour ledit matériel aux termes de la section 10. D-Link DIR-506L Manuel d'utilisation...
  • Page 110 Licence et vous ne pouvez pas déclencher de litige (y compris plainte reconventionnelle ou contre-prétention à un procès) en alléguant qu'une quelconque demande de brevet fait l'objet d'une infraction en réalisant, utilisant, vendant, mettant en vente ou important le Programme ou toute partie le constituant. D-Link DIR-506L Manuel d'utilisation...
  • Page 111 œuvre protégée et octroyez une licence de brevet à certains tiers recevant l'œuvre protégée les autorisant à utiliser, diffuser, modifier ou transférer une copie donnée de l'œuvre protégée, la licence de brevet que vous octroyez est automatiquement étendue à tous les bénéficiaires de l'œuvre protégée et des œuvres en découlant. D-Link DIR-506L Manuel d'utilisation...
  • Page 112 Les termes de la présente Licence demeureront applicables à la partie constituant l'œuvre protégée, mais les exigences spéciales de la Licence Publique Générale GNU Affero, section 13, relative à l'interaction sur un réseau, s'appliqueront à la combinaison en tant que telle. D-Link DIR-506L Manuel d'utilisation...
  • Page 113 POUR RESPONSABLE ENVERS VOUS POUR LES DOMMAGES, Y COMPRIS TOUT DOMMAGE GÉNÉRAL, SPÉCIAL, ACCIDENTEL OU CONSÉCUTIF ÉMANANT DE L'UTILISATION OU DE L'INCAPACITÉ À UTILISER LE PROGRAMME (Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE DONNÉES, LE MANQUE D'EXACTITUDE DES DONNÉES, LES PERTES ENDURÉES PAR VOUS-MÊME OU D-Link DIR-506L Manuel d'utilisation...
  • Page 114 à leurs termes, les tribunaux compétents appliqueront la loi locale s'approchant le plus d'un rejet absolu de responsabilité civile vis-à-vis du Programme, sauf si une garantie ou une prise en charge de responsabilité accompagne une copie du Programme contre compensation. D-Link DIR-506L Manuel d'utilisation...

  • Page 115: Déclarations De Sécurité

    Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20cm entre l'élément rayonnant et vous. Afin de maintenir la conformité aux normes d'exposition RF de la FCC, veuillez éviter tout contact direct avec l'antenne pendant la transmission. D-Link DIR-506L Manuel d'utilisation...
  • Page 116 Règlement d’Industrie Canada Les conditions de fonctionnement sont sujettes à deux conditions : (1) Ce périphérique ne doit pas causer d’interférence et (2) Ce périphérique doit accepter toute interférence, y compris celles qui peuvent perturber son bon fonctionnement. D-Link DIR-506L Manuel d'utilisation...
