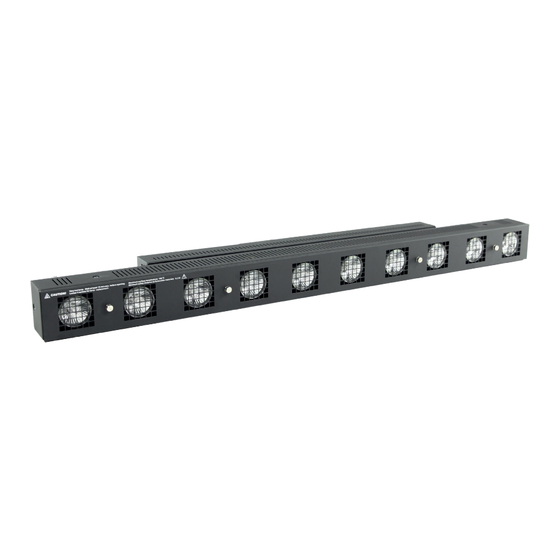

- Page 1 FunStr ip 2R INSTRUCTION MANUAL MODE D’EMPLOI FOR YOUR OWN SAFETY, PLEASE READ THIS INSTRUCTION MANUAL CAREFULLY BEFORE YOU INITIALLY START-UP POUR VOTRE SÉCURITÉ, MERCI DE LIRE ATTENTIVEMENT CE MODE D’EMPLOI AVANT D’UTILISER VOTRE PRODUIT V1.3 11/2021...
- Page 3 ENGLISH FUNSTRIP 2R - USER INSTRUCTION Page 1. In the box 2. Instructions 3. Main Features 4. Installations & Mounting 5. Overview 6. Operation Guide 7. Technical specifications FRANÇAIS FUNSTRIP 2R - MODE D’EMPLOI 1. Dans la boîte 2. Instructions 3.
- Page 4 DO NOT dismantle or modify the unit. If in doubt, DON’T use it and contact an authorized dealer. This unit must only be operated by adults. DO NOT allow children to tamper or play with it. User Manual - FUNSTRIP 2R V1.3 11/2021 4/22...
- Page 5 They are placed in the accessoty bag, included. The following installation diagrams are for user reference. Attention: Do not attach more than 4 Funstrip DMX using the holes provided plates, suspended on the two attachment points higher (insert M10). User Manual - FUNSTRIP 2R V1.3 11/2021 5/22...
- Page 6 This button will call up the unit operation mode between DMX and Chase mode. 4. Up button This button will increase the displayed value in the LED display. 5. Down button This button will decrease the displayed value in the LED display. User Manual - FUNSTRIP 2R V1.3 11/2021 6/22...
- Page 7 Use this operation mode only when you are about to use the unit as a DMX dimmer. This function can allow you set your unit dimmer function as a 01, 02, 05, 10, 15 channel DMX dimmer and DMX address. User Manual - FUNSTRIP 2R V1.3 11/2021 7/22...
- Page 8 5. Setting the DMX Address: Once you have activated the DMX A:001 Mode as step 1, you can use the «UP» and «DOWN» arrow buttons to select your desired DMX address from 001~512. User Manual - FUNSTRIP 2R V1.3 11/2021 8/22...
- Page 9 Chase Mode as in step 1, press and hold the «MENU» button until « d» followed by three digits appears in the LED. «d» stands for the chase dimmer. User Manual - FUNSTRIP 2R V1.3 11/2021 9/22...
- Page 10 This symbol indicates that this device cannot be mounted on the surface of flammable material Indicating that the ambient temperature should not be above 35° Minimum safety distance to lighed object: 1m User Manual - FUNSTRIP 2R V1.3 11/2021 10/22...
- Page 11 (sold separately) is always required to ensure the mounting safety of the fixture by attached through the hanging bracket. This safety rope can hold at least 10 times the weight of the fixture and with a screw on it. User Manual - FUNSTRIP 2R V1.3 11/2021 11/22...
- Page 12 DOIVENT PAS être laissés à la portée des enfants, car ils peuvent être dangereux. ARRÊTEZ immédiatement d’utiliser l’appareil En cas de problèmes de fonctionnement graves et contactez votre revendeur local pour un contrôle ou contactez-nous directement. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 12/10...
- Page 13 4 vis pour le remplacement de la lampe. L’unité a également été conçue pour répondre au désir de l’utilisateur. Ainsi, vous pouvez fixer l’unité sur le support par la vis papillon. Ils sont placés dans le sac d’accessoires, inclus. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 13/10...
- Page 14 Retirez l’ancien fusible et remplacez-le par un nouveau. Insérez le fusible dans la fente et serrez. Remplacez toujours par un fusible de même type retiré, sauf indication contraire d’un technicien de service agréé. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 14/10...
- Page 15 AC 230V-50Hz, Max 16A sortie 11. Fusible F6.3A250V 5*20mm. Ce fusible vous évitent de surcharger et d’en- dommager votre appareil. Assurez-vous de toujours remplacer par le même type de fusible. 12. Interrupteur Allumer/éteindre l’alimentation d’alimentation Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 15/10...
- Page 16 à l’étape 1, vous pouvez appuyer sur les boutons fléchés « UP » et « DOWN » pour modifier le réglage de 01,02,05 ou 10, 15 que vous souhaitez Cours. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 16/10...
- Page 17 5. Réglage de l’adresse DMX : Une fois que vous avez activé le A:001 mode DMX à l’étape 1, vous pouvez utiliser les boutons fléchés « UP » et « DOWN » pour sélectionner l’adresse DMX souhaitée entre 001 et 512. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 17/10...
- Page 18 01 à 99. Une valeur définie de 99 vous donnera la vitesse de poursuite la plus rapide (environ 1/10e de seconde). Alors qu’une valeur définie de 01 vous donnera la vitesse de poursuite la plus lente (une fois toutes les 30 secondes.). Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 18/10...
- Page 19 550W Lampe 10*Gu 10 230V/50W Poids 5,4Kg Dimension 100(L)*7.8(L)13*(H)cm REMARQUE: Les spécifications et les améliorations apportées à la conception de ce produit et de ce manuel sont susceptibles d’être modifiées sans préavis. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 19/10...
- Page 20 (vendue séparément) est toujours nécessaire pour assurer la sécurité de montage du luminaire en la fixant à travers le support de suspension. Cette elingue de sécurité peut supporter au moins 10 fois le poids du luminaire et avec une vis dessus. Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 20/10...
- Page 21 Mode d’emploi - FUNSTRIP 2R V1.3 11/2022 21/10...
