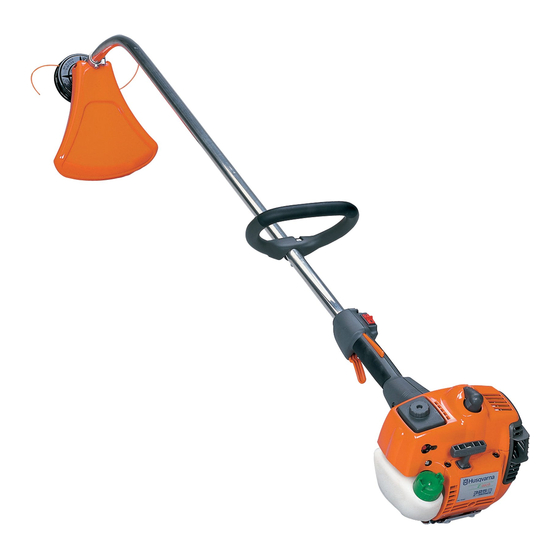

Husqvarna 325CX Manuel D'utilisation
Masquer les pouces
Voir aussi pour 325CX:
- Manuel d'utilisation (40 pages) ,
- Manuel d'utilisation (36 pages) ,
- Manuel d'utilisation (36 pages)
Manuels Connexes pour Husqvarna 325CX
Sommaire des Matières pour Husqvarna 325CX
- Page 1 Manuel d’utilisation (EPA) 323C 325C 323L 325L 325LD Lire attentivement et bien assimiler le manuel d’utilisation avant C C C C a a a a n n n n a a a a d d d d i i i i a a a a n n n n d’utiliser la machine.
- Page 2 EXPLICATION DES SYMBOLES Symboles Destiné uniquement aux têtes de désherbage. AVERTISSEMENT! Les débroussailleuses et les coupe-herbes peuvent être dangereux! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres personnes. Les autres symboles/autocollants présents sur la machine concernent des exigences Lire attentivement et bien assimiler le de certification spécifiques à...
- Page 3 Contrôler les points suivants avant la mise en marche: EXPLICATION DES SYMBOLES Symboles ..............Husqvarna AB travaille continuellement au développement SOMMAIRE de ses produits et se réserve le droit d’en modifier, entre Sommaire ..............autres, la conception et l’aspect sans préavis.
- Page 4 INSTRUCTIONS DE SÉCURITÉ Équipement de protection PREMIERS SECOURS Une trousse de premiers secours doit toujours être personnelle disponible. IMPORTANT! Toute utilisation d’une débroussailleuse ou d’un coupe-herbe doit s’accompagner du port d’un équipement de protection personnelle homologué. L’équipement de protection personnelle n’élimine pas les risques de blessure, mais en réduit la gravité...
- Page 5 INSTRUCTIONS DE SÉCURITÉ Le risque d’incendie est important dans les pays au climat AVERTISSEMENT! Un équipement de coupe chaud et sec. C’est pourquoi nous avons équipé certains ne peut en aucun cas être utilisé si une silencieux de grilles antiflamme. Vérifier si le silencieux de la protection homologuée n’a pas été...
- Page 6 INSTRUCTIONS DE SÉCURITÉ Contrôle, maintenance et entretien Bouton d’arrêt des équipements de sécurité de la • Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt. machine IMPORTANT! L’entretien et la réparation de la machine exigent une formation spéciale.
- Page 7 INSTRUCTIONS DE SÉCURITÉ Silencieux Contre-écrou • Ne jamais utiliser une machine dont le silencieux est • Pose: serrer l’écrou dans le sens contraire de la rotation défectueux. de l’équipement de coupe. Dépose: desserrer l’écrou dans le sens de la rotation de l’équipement de coupe. (NOTA! L’écrou est fileté...
- Page 8 INSTRUCTIONS DE SÉCURITÉ Équipement de coupe Instructions générales de sécurité IMPORTANT! IMPORTANT! Cette section explique comment, grâce à l’utilisation du bon La machine est conçue uniquement pour le désherbage. équipement de coupe et grâce à un entretien correct: Les seuls accessoires pouvant utiliser le moteur comme Réduire le risque de rebond de la machine.
- Page 9 INSTRUCTIONS DE SÉCURITÉ • Placer la machine sur le sol et vérifier que l’équipement • Lors du stockage et du transport de la machine, toujours de coupe ne peut heurter ni débris de branches ni utiliser la protection de transport de l’équipement de cailloux.
- Page 10 INSTRUCTIONS DE SÉCURITÉ Techniques de travail de base Coupe • Ramener le moteur au régime de ralenti après chaque étape de travail. Laisser le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager • Le coupe-herbe est idéal pour atteindre l’herbe aux sérieusement le moteur.
- Page 11 QUELS SONT LES COMPOSANTS? Quels sont les composants? 1 Tête de désherbage 14 Pompe à carburant 2 Ravitaillement en lubrifiant 15 Carter de filtre à air 3 Renvoi d’angle 16 Carter d’embrayage 4 Protection pour l’équipement de coupe 17 Réglage de poignée 5 Tube de transmission 18 Contre-écrou 6 Poignée anneau...
- Page 12 MONTAGE Montage de la poignée en boucle Montage et démontage d’un tube de transmission démontable (323C, 325Cx) • Placer la poignée contre le tube de transmission. Noter (325LDx) que la poignée doit être montée en dessous du marquage fléché situé sur le tube de transmission.
- Page 13 MONTAGE Montage de la tête de désherbage • Placer le couvercle (I) et la bride de support (F) sur l’axe sortant. Lors du montage de l’équipement de coupe, il est de la plus • Monter l’écrou (G). Serrer l’écrou au couple de serrage de grande importance que la commande du bras 35-50 Nm (3,5-5 kpm).
- Page 14 Insérer la goupille d’arrêt (C) dans le trou afin de bloquer de la tête de désherbage l’axe. • Visser la tête de désherbage/les couteaux en plastique (325Cx) (H) dans le sens contraire de la rotation. • Installer la protection comme indiqué sur la figure. Serrer fortement.
- Page 15 Pour le meilleur résultat et un fonctionnement optimal, REMARQUE! La machine est équipée d’un moteur à deux toujours utiliser une huile deux temps HUSQVARNA, temps et doit toujours être alimentée avec un mélange spécialement conçue pour nos moteurs à deux temps.
- Page 16 MANIPULATION DU CARBURANT Remplissage de carburant AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie: Ne jamais fumer ni placer d’objet chaud à proximité du carburant. Ne jamais faire le plein, moteur en marche. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.
- Page 17 DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt • Contrôler la lame afin de détecter d’éventuelles fissures au niveau des dents et du trou central. Les raisons les AVERTISSEMENT! Un carter d’embrayage plus fréquentes de la présence de fissures sont la complet avec tube de transmission doit être formation de coins pointus lors de l’affûtage et l’utilisation monté...
- Page 18 DÉMARRAGE ET ARRÊT Moteur chaud Démarrage Allumage: Mettre le contacteur d’arrêt en position de Plaquer la machine contre le sol à l’aide de la main gauche démarrage. (NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur Starter: La position d’accélération de démarrage s’obtient en jusqu’à...
- Page 19 Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par une personne qualifiée. Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. REMARQUE! Si l’équipement de coupe tourne au ralenti, Après 8-10 pleins, le moteur est rodé.
- Page 20 ENTRETIEN Réglage final du régime de ralenti T Le pointeau haut-régime H est correctement réglé quand on a un léger phénomène quatre temps. Si le moteur s’emballe, Régler le régime de ralenti avec le pointeau de ralenti T si un le mélange de carburant est trop pauvre.
- Page 21 ENTRETIEN Bougie catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le L’état de la bougie dépend de: revendeur pour effectuer un contrôle.
- Page 22 filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air. Huilage du filtre à air Toujours utiliser l’huile pour filtre HUSQVARNA, réf. 503 47 73-01. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Éviter par conséquent tout contact avec la peau.
- Page 23 ENTRETIEN Schéma d’entretien Entretien mensuel • Nettoyer le réservoir de carburant. Nous donnons ici quelques conseils d’entretien à caractère général. • Nettoyer le carburateur extérieurement, ainsi que l’espace autour. Entretien quotidien • Nettoyer la roue du ventilateur, ainsi que l’espace autour. •...
- Page 24 CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques 323L 323C 325Cx Moteur Cylindrée, cm 24,5 24,5 24,5 Diamètre cylindre, mm Course, mm Régime de ralenti, tpm 2700 2700 2700 Regime max. recommandé, tpm 11000-11700 11000-11700 11000-11700 Régime de l’axe sortant, tr/min 8014 11700 11700...
- Page 25 CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques 325Lx 325LDx Moteur Cylindrée, cm 24,5 24,5 Diamètre cylindre, mm Course, mm Régime de ralenti, tpm 2700 2700 Regime max. recommandé, tpm 11000-11700 10000-10500 Régime de l’axe sortant, tr/min 8014 8014 Puissance moteur maxi selon ISO 8893, kW/ tr/min 0,9/9000 0,9/9000 Silencieux avec pot catalytique...
- Page 26 Trimmy Hit Junior (R) 537 02 61-01 Trimmy Fix 3/8” (R) 537 02 61-01 Trimmy Hit VII (R) 537 02 61-01 325Cx Accessoires homologués Type Protection pour équipement de coupe, réf. Axe de lame fileté 3/8 R Couteaux en plastique Tricut Ø...
- Page 27 VOS DROITS ET OBLIGATIONS EN concernant vos droits et charges en garantie, contactez votre GARANTIE revendeur autorisé le plus proche ou téléphonez à Husqvarna Forest & Garden, au numéro suivant: +1-800-487-5963. La US Environmental Protection Agency (EPA), Environment Canada, et Husqvarna Forest & Garden sont heureux de PÉRIODE DE GARANTIE: Les pièces sous garantie dont le...
- Page 28 Super Auto II Super Auto II 1 " 4,0 m 15 cm ~2,0 m 6 " 6,5 ' 15 cm 6 "...
- Page 29 Tri Cut <20mm >20mm 6 Nm X 10...
- Page 30 Trimmy H II 15 cm 6" 7,5 m ~ 3,7 m 15 cm 6"...
- Page 31 Trimmy Hit “Click” 7,0 m 12 cm 5" ~ 3,5 m “Click” ~ 15 cm " 15 cm 6 "...
- Page 32 Trimmy Hit Junior 5,75 m 15 cm 6" ~ 2,8 m 15 cm 6" 15 cm “Click” 6"...
- Page 33 Trimmy Hit Pro 7,5 m 15 cm 6" ~ 3,7 m 15 cm 6" 15 cm “Click” 6"...
- Page 34 8,5 m 10 cm 4" 4,2 m "Clic" 15 cm 6"...
- Page 35 4,25 m 4,25 m 15 cm 6" 15 cm 6"...
- Page 36 8,5 m 10 cm 4" 4,3 m "Clic" 15 cm 6"...
- Page 37 Trimmy VII 7,0 m 23" 12 cm 5" ~ 3,5 m 11" ~ 15 cm 6" 15 cm 6"...
- Page 38 ´®z+H4-¶2Y¨ ´®z+H4-¶2Y¨...
- Page 40 1140201-32 ´®z+H4-¶2Y¨ ´®z+H4-¶2Y¨ 2003-03-27...
