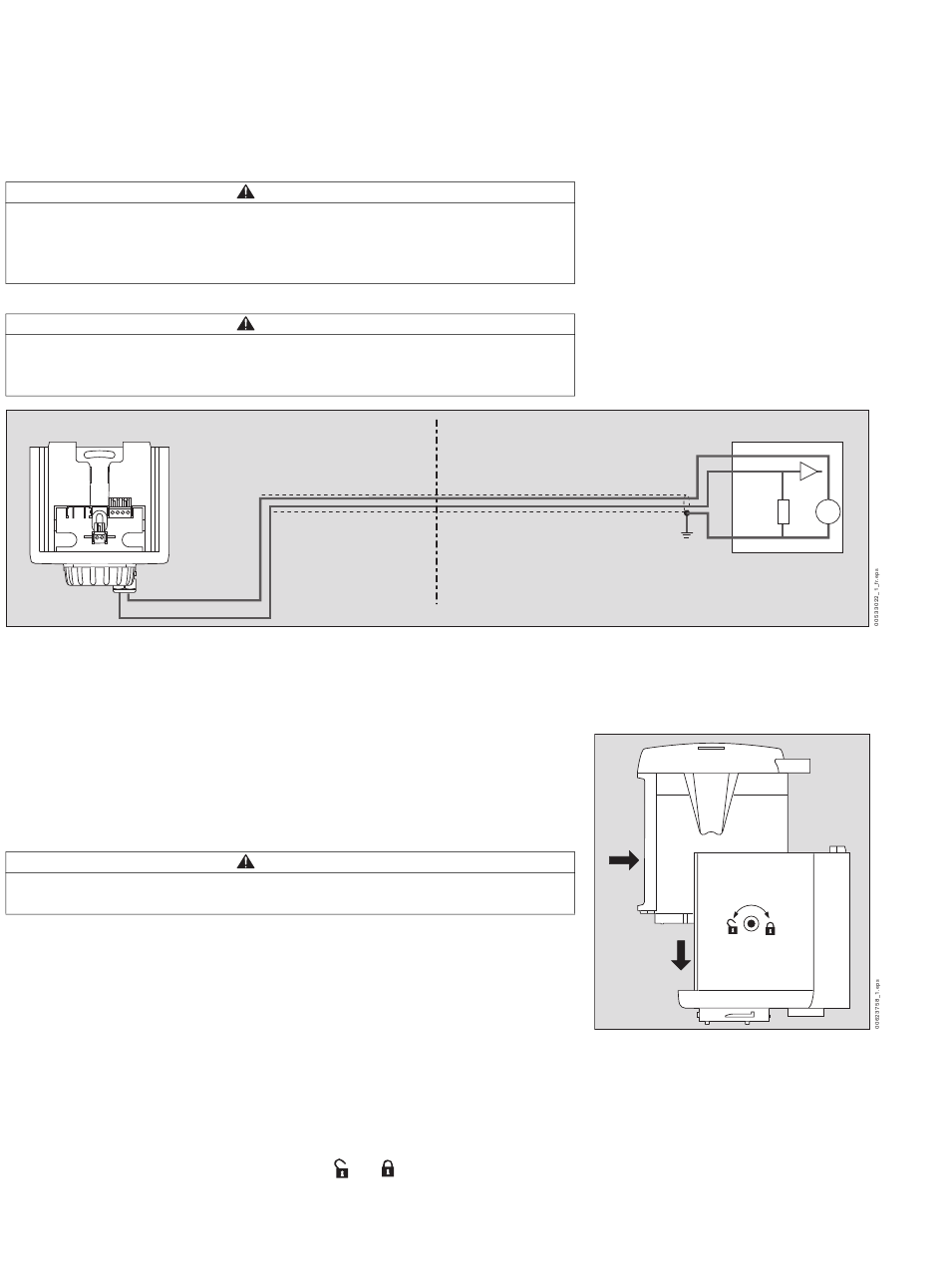

Installation du transmetteur
Il faut impérativement découper le marquage Catégorie 1 de la plaque
signalétique à l'endroit prévu. Après la première utilisation suite à cette ins-
tallation, l'appareil ne doit plus être installé dans les environnements explosi-
bles de Zone 0 ou Zone 1 (catégorie d'appareil 1 ou 2). Risque d'explosion!
Installation du transmetteur dans les environnements non explosibles:
Il faut impérativement retirer du transmetteur le marquage indiquant la pro-
tection antidéflagrante. Après la première utilisation suite à cette installation,
le transmetteur ne doit plus être installé dans environnements explosibles.
Zone Ex, Zone 2 ou Zone non-Ex
+24 V
4 à 20 mA
Installation de l'unité de mesure Dräger Polytron 3000
Retirer le capot (protection contre la poussière et les projections d'eau) de
la station d'accueil préalablement installée.
Vérifier si le joint n'est pas encrassé, le nettoyer si nécessaire.
1 Vérifier la position du fermoir excentrique, la corriger si nécessaire.
L'orifice excentrique doit être dirigé vers le haut en position d'enclenche-
ment.
Utiliser exclusivement une clé à six pans creux (de 5 mm) à tête non sphéri-
que.
Contrôler la polarité (marquage dans la station d'accueil), la pose des câ-
bles et l'assise des bornes de raccordement, corriger éventuellement (voir
consigne d'installation de la station d'accueil Polytron).
Déballage de l'unité de mesure Dräger Polytron 3000.
2 Glisser l'unité de mesure dans la station d'accueil par l'avant à environ mi-
hauteur jusqu'en butée.
3 La laisser descendre le long du bord avant de la station d'accueil, une lé-
gère résistance se fait ressentir environ 5 mm avant la butée (le bornier pé-
nètre dans la prise femelle sur le circuit imprimé).
1 Bloquer l'unité de mesure avec une clé à six pans en tournant l'excentrique
dans le sens des aiguilles d'une montre (
10
PRUDENCE
PRUDENCE
PRUDENCE
= 180
Zone non-Ex
2
o
environ).
+
4 ... 20 mA
+
–
0 V
Centrale
1
3
