ABB WS/S4.1.1.2 Manuel Produit

ABB WS/S4.1.1.2 Manuel Produit

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
®
ABB i-bus
KNX

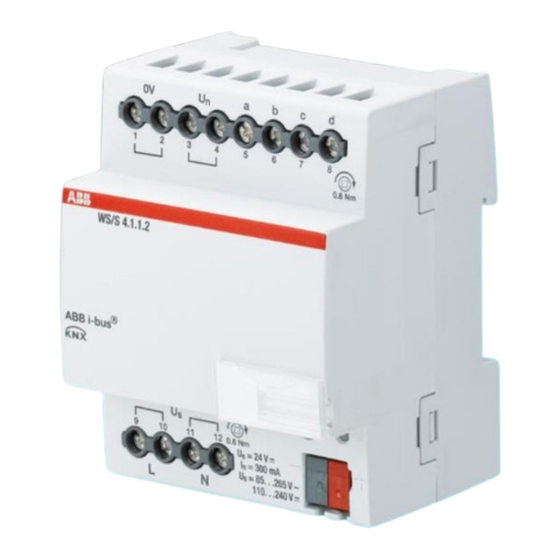

Module météo WS/S4.1.1.2
Manuel produit

Publicité

loading

Manuels Connexes pour ABB WS/S4.1.1.2

Sommaire des Matières pour ABB WS/S4.1.1.2

  • Page 1 ® ABB i-bus Module météo WS/S4.1.1.2 Manuel produit...
  • Page 2 2 2CDC504087D0302 | WS/S 4.1.1.2...
  • Page 3 ® ABB i-bus Table des matières Page Table des matières Général ....................3 Utilisation du manuel produit ......................3 1.1.1 Remarques ...........................4 Vue d'ensemble du produit et de son fonctionnement ..............5 ® 1.2.1 Intégration à l'i-bus Tool ......................6 Description technique de l'appareil ........... 7 Caractéristiques techniques ......................7...
  • Page 4 ® ABB i-bus Table des matières Planification et mise en œuvre............87 Module météo ..........................87 Capteurs météo ......................... 88 Description de la fonction seuil ....................89 Annexe ....................91 Contenu de la livraison ......................91 Table de vérité de la logique ...................... 92 Aperçu des vitesses du vent ......................
  • Page 5 Utilisation du manuel produit Le présent manuel vous donne des informations techniques détaillées sur le fonctionnement, le montage ® et la programmation de l'appareil ABB i-bus KNX. L'utilisation de l'appareil est décrite au moyen d'exemples. Le manuel comprend les chapitres suivants : Chapitre 1 Général...
  • Page 6 ® ABB i-bus Général 1.1.1 Remarques Les remarques et consignes de sécurité de ce manuel sont présentées de la façon suivante : Remarque Astuces destinées à la simplification de l'utilisation Exemples Exemples d'utilisation, exemples de montage, exemples de programmation Important Cette consigne de sécurité...
  • Page 7 L'appareil est un module encliquetable sur rail DIN d'une largeur de 4 modules (TE) de la ligne design Pro M, destiné à être monté dans des coffrets de distribution. Le raccordement au bus ABB i-bus est réalisé via une borne de raccordement au bus se trouvant sur la face avant du produit. L'affectation de l’adresse physique ainsi que le paramétrage sont réalisés à...
  • Page 8 L'i-bus Tool permet de paramétrer l'appareil intégré. ® L'i-bus Tool peut être téléchargé gratuitement sur notre site (www.abb.com/knx). ® ETS n'est pas nécessaire pour le logiciel i-bus Tool. Cependant, le Falcon Runtime (au minimum la version V1.6, pour Windows 7 au minimum la version V1.8) doit être installé pour pouvoir réaliser une liaison entre un PC et le KNX.
  • Page 9 L'appareil se paramètre et borne de raccordement au bus se se programme avec ETS. trouvant sur la face avant de l'appareil. Module météo WS/S4.1.1.2 Caractéristiques techniques 21…32 V CC Alimentation Tension bus Courant consommé, bus <...
  • Page 10 ® ABB i-bus Description technique de l'appareil -5 °C…+45 °C Plage de température Fonctionnement -25 °C…+55 °C Stockage -25 °C…+70 °C Transport Conditions ambiantes Humidité rel. maximale 93 %, aucune condensation admissible Design Encliquetable sur rail DIN (MRD) Appareil modulaire, design Pro M...
  • Page 11 La dernière version de l'application ainsi que les informations correspondantes peuvent être téléchargées en ligne sur www.abb.com/knx. Après l'import dans ETS, vous trouverez les informations dans la fenêtre Catalogues sous Fabricants/ABB/Saisie/Données météo 4f. L'appareil ne prend pas en charge la fonction de verrouillage d’un appareil KNX dans ETS. L’interdiction d’accès à...
  • Page 12 ® ABB i-bus Description technique de l'appareil Résolution, précision et tolérances Veuillez noter que les tolérances des capteurs utilisés doivent être ajoutées aux valeurs indiquées. Pour les capteurs basés sur la mesure de résistance, les résistances de ligne doivent également être prises en considération.
  • Page 13 ® ABB i-bus Description technique de l'appareil 2.2.1 Signaux de tension Signal du Résolution Précision Précision Précision Remarque capteur à -5…45 °C T à 25 °C T à -20…70 °C T ±0,2 % ±0,5 % ±0,8 % 0…1 V 200 µV ±1 mV...
  • Page 14 ® ABB i-bus Description technique de l'appareil PT100 Le PT100 est précis et remplaçable mais est sensible aux erreurs dans les câbles d'alimentation (résistance de ligne et réchauffement du câble). Une résistance de borne de 200 milliohms provoque déjà une erreur de température de 0,5 °C.
  • Page 15 ® ABB i-bus Description technique de l'appareil Schémas de raccordement Raccordement d'un capteur alimenté par une Raccordement d'un contact sec source externe Raccordement d'un capteur à 3 fils, Raccordement d'un capteur à 4 fils, alimentation propre alimentation propre WS/S 4.1.1.2 | 2CDC504087D0302 13...
  • Page 16 ® ABB i-bus Description technique de l'appareil Raccordement d'un capteur 4…20 mA Raccordement d'un capteur de température PT 100/PT1000 à 3 fils Porte-étiquette Bouton Programmation LED Programmation (rouge) Borne de raccordement du bus Alimentation électrique Sortie tension auxiliaire pour alimenter les capteurs Entrée de capteur...
  • Page 17 ® ABB i-bus Description technique de l'appareil Dimensions WS/S 4.1.1.2 | 2CDC504087D0302 15...
  • Page 18 Conditions de mise en service ® La mise en service de l'appareil nécessite un PC avec le programme ETS et une liaison avec l'ABB i-bus p. ex. via une interface KNX. L'appareil est prêt à fonctionner lorsqu'une tension est présente sur le bus. Une source de tension auxiliaire est nécessaire.
  • Page 19 ® ABB i-bus Description technique de l'appareil État à la livraison L'appareil est livré avec l'adresse physique 15.15.255. L'application est préchargée. Pour la mise en service, il est donc uniquement nécessaire de charger les adresses de groupe et les paramètres.
  • Page 21 ® ABB i-bus Mise en service Mise en service Le paramétrage de l'appareil s'effectue à l'aide de l'application Données météo 4f et d'Engineering Tool Software ETS. L'application offre une gamme complète de fonctions flexibles pour l'appareil. Les paramètres par défaut permettent la mise en service facile de l'appareil. Les fonctions peuvent être étendues selon les besoins.
  • Page 22 Paramètres Le paramétrage de l'appareil s'effectue à l'aide du logiciel Engineering Tool Software ETS. Vous trouverez l'application dans ETS, dans la fenêtre Catalogues sous Fabricants/ABB/Saisie/Données météo 4f. Les chapitres suivants décrivent les paramètres de l'appareil à l'aide des fenêtres de paramétrage. Les fenêtres de paramétrage sont dynamiques, si bien que suivant le paramétrage et la fonction, d’autres...
  • Page 23 ® ABB i-bus Mise en service 3.2.1 Fenêtre de paramétrage Général La fenêtre de paramétrage Général permet de réaliser des réglages sur les paramètres de premier ordre. Pour définition des paramètres voir indications du fabricant du capteur Important Pour le bon fonctionnement de l'appareil, il est nécessaire de tenir compte des indications du fabricant du capteur.
  • Page 24 ® ABB i-bus Mise en service Comportement après retour de la tension du bus Comportement après retour de la tension de réseau Comportement après programmation/réinitialisation ETS Options : Aucune réaction Envoyer immédiatement les val. des obj. Envoyer les val. des objets avec temporisation Ces paramètres servent à...
  • Page 25 ® ABB i-bus Mise en service Comment se comporte l'appareil si la tension du bus revient avant la tension réseau ? Comme le circuit est alimenté par la tension réseau, il ne peut pas réagir à l'évènement Retour de la tension du bus. Le circuit n'est pas encore accessible.
  • Page 26 ® ABB i-bus Mise en service Temporisation d’émission pour paramètres ci-dessus Options : 5 s/10 s/20 s/30 s/60 s La durée de temporisation d'émission fixe le temps entre le retour de la tension du bus ou la programmation/réinitialisation ETS et l'instant à partir duquel les télégrammes seront envoyés avec temporisation.
  • Page 27 ® ABB i-bus Mise en service Fréquence de réseau Options : 50 Hz 60 Hz Ce paramètre définit la fréquence de réseau. Utiliser synchronisation temporelle (nécessaire pour pluviomètre) Options : Ce paramètre règle la synchronisation temporelle pour le pluviomètre. Remarque Une synchronisation temporelle est nécessaire pour que les impulsions du pluviomètre soient...
  • Page 28 ® ABB i-bus Mise en service Déverrouiller objet de communication " En service " 1 bit Options :  Oui : L'objet de communication 1 bit En service est déverrouillé. Paramètre dépendant : Envoyer Options : Valeur 0 Valeur 1 Temps de cycle d’émission en s...
  • Page 29 ® ABB i-bus Mise en service 3.2.2 Fenêtre de paramétrage a : Général La fenêtre de paramétrage a : Général permet de définir le type de capteur. Les indications ci-après s'appliquent également aux fenêtres de paramétrage b…d : Général. Type de capteur...
  • Page 30 ® ABB i-bus Mise en service 3.2.3 Fenêtre de paramétrage a : Général avec type de capteur : Autres capteurs Possibilités de réglage pour le type de capteur Autres capteurs : Les indications ci-après s'appliquent également aux fenêtres de paramétrage b…d : Général.
  • Page 31 ® ABB i-bus Mise en service Sélection de l'option Autres capteurs dans le paramètre Type de capteur. Paramètres dépendants : Sortie capteur 0…1 V Options : 0…5 V 0…10 V 1…10 V 0…20 mA 4…20 mA 0…1 000 ohms Ce paramètre permet de régler la plage d'entrée du capteur raccordé sur la Sortie capteur.
  • Page 32 ® ABB i-bus Mise en service Définition de la plage de mesure Les 4 paramètres ci-après dépendent du paramètre Envoyer valeur mesurée comme. Les valeurs prédéfinies changent selon l'option sélectionnée. Avec les options 2 octets [virgule flottante] ou 4 octets [virgule flottante IEEE], le paramètre Facteur pour les valeurs mesurées et les seuils apparaît.
  • Page 33 ® ABB i-bus Mise en service Lim. mesure inf. en x % de la valeur finale de la plage de mesure Options : 0...100 Limite de mesure sup. en x % de la valeur finale de la plage de mesure Options : 0...100...
  • Page 34 ® ABB i-bus Mise en service Sélection de l'option 2 octets [virgule flottante] pour le paramètre Envoyer valeur mesurée comme : Paramètre dépendant : Facteur pour les valeurs mesurées et les seuils Options : 0,01 Sélection de l'option 4 octets [virgule flottante IEEE] pour le paramètre Envoyer la valeur mesurée comme : Paramètre dépendant :...
  • Page 35 ® ABB i-bus Mise en service 3.2.3.1 Fenêtre de paramétrage a : Sortie Cette fenêtre de paramétrage est déverrouillée lorsqu'un type de capteur est sélectionné dans la Fenêtre de paramétrage a : Général, p. 27. Fréquence d'échantillonnage Le signal de capteur de l'entrée est mesuré une fois par seconde.
  • Page 36 ® ABB i-bus Mise en service Envoyer valeur mesurée Options : Sur demande Si modification De façon cyclique Si modification et cyclique Ce paramètre permet de définir la façon dont la valeur mesurée est envoyée.  Sur demande : La valeur mesurée est envoyée si la demande en est faite.
  • Page 37 ® ABB i-bus Mise en service 3.2.3.2 Fenêtre de paramétrage a : Seuil 1 Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2. Utiliser seuil Options : Ce paramètre permet de déterminer si le Seuil 1 doit être utilisé ou non. Si l'option Oui est sélectionnée, l'objet de communication Seuil –...
  • Page 38 ® ABB i-bus Mise en service Limites modifiables via bus Options : Ce paramètre permet de déterminer si les limites peuvent être modifiées ou non via le bus.  Oui : Les objets de communication suivants apparaissent en supplément : Changer –...
  • Page 39 ® ABB i-bus Mise en service Sélection de l'option 1 octet [0...+255] : Envoyer si passage sous le seuil [0...+255] Options : 0...255 Envoyer si dépassement du seuil [0...+255] Options : 0...255 Il est possible d'entrer une valeur de 0 à 255 par incrément de 1.
  • Page 40 ® ABB i-bus Mise en service 3.2.3.3 Fenêtre de paramétrage a : Seuil 1 Sortie Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2 Sortie. Envoyer objet seuil Options : Si modification Si modification et cyclique Ce paramètre sert à déterminer le comportement d'envoi de l'objet seuil.
  • Page 41 ® ABB i-bus Mise en service 3.2.4 Fenêtre de paramétrage a : Général avec type de capteur : Pluviomètre Possibilités de réglage pour le type de capteur Pluviomètre : Les indications ci-après s'appliquent également aux fenêtres de paramétrage b…d : Général.
  • Page 42 ® ABB i-bus Mise en service Réglage du comptage d'impulsions Quantité de pluie/impulsion [en 0,01 mm] Options : 0...10...255 Ce paramètre permet de définir la quantité de pluie par impulsion. Quantité de pluie = option fois 0,01 Remarque Quantité de pluie = option fois 0,01...
  • Page 43 ® ABB i-bus Mise en service Remise à zéro du comptage d'impulsions Options : Toutes les heures Tous les jours Ce paramètre permet de régler la remise à zéro du comptage d'impulsions.  Toutes les heures : Remise à zéro à l'heure juste ...
  • Page 44 ® ABB i-bus Mise en service 3.2.4.1 Fenêtre de paramétrage a : Sortie Cette fenêtre de paramétrage est déverrouillée lorsqu'un type de capteur est sélectionné dans la Fenêtre de paramétrage a : Général, p. 27. Envoyer valeur mesurée Options :...
  • Page 45 ® ABB i-bus Mise en service Sélection des options Si modification, De façon cyclique et Si modification et cyclique : Paramètres dépendants : La valeur mesurée est envoyée toutes les Options : 5/10/30 s 1/5/10/30 min 1/6/12/24 h Ce paramètre supplémentaire permet de définir l'intervalle d'envoi cyclique de données.
  • Page 46 ® ABB i-bus Mise en service 3.2.4.2 Fenêtre de paramétrage a : Seuil 1 Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2. Utiliser seuil Options : Ce paramètre permet de déterminer si le Seuil 1 doit être utilisé ou non. Si l'option Oui est sélectionnée, l'objet de communication Seuil –...
  • Page 47 ® ABB i-bus Mise en service Limites modifiables via bus Options : Ce paramètre permet de déterminer si les limites peuvent être modifiées ou non via le bus.  Oui : Les objets de communication suivants apparaissent en supplément : Changer –...
  • Page 48 ® ABB i-bus Mise en service Sélection de l'option 1 octet [0...+255] : Envoyer si passage sous le seuil [0...+255] Options : 0...255 Envoyer si dépassement du seuil [0...+255] Options : 0...255 Il est possible d'entrer une valeur de 0 à 255 par incrément de 1.
  • Page 49 ® ABB i-bus Mise en service 3.2.4.3 Fenêtre de paramétrage a : Seuil 1 Sortie Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2 Sortie. Envoyer objet seuil Options : Si modification Si modification et cyclique Ce paramètre sert à déterminer le comportement d'envoi de l'objet seuil.
  • Page 50 ® ABB i-bus Mise en service 3.2.5 Fenêtre de paramétrage a : Général avec type de capteur : Capteur de pluie Possibilités de réglage pour le type de capteur Capteur de pluie : Les indications ci-après s'appliquent également aux fenêtres de paramétrage b…d : Général.
  • Page 51 ® ABB i-bus Mise en service Sélection de l'option Scrutation de contact sec : Paramètres dépendants : Pluie quand contact Options : Fermé Ouvert Ce paramètre détermine la position du contact en cas de pluie.  Fermé : Le contact est fermé en cas de pluie.
  • Page 52 ® ABB i-bus Mise en service 3.2.5.1 Fenêtre de paramétrage a : Sortie Cette fenêtre de paramétrage est déverrouillée lorsqu'un type de capteur est sélectionné dans la Fenêtre de paramétrage a : Général, p. 27. Envoyer valeur mesurée Options :...
  • Page 53 ® ABB i-bus Mise en service 3.2.5.2 Fenêtre de paramétrage a : Seuil 1 Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2. Utiliser seuil Options : Ce paramètre permet de déterminer si le Seuil 1 doit être utilisé ou non. Si l'option Oui est sélectionnée, l'objet de communication Seuil –...
  • Page 54 ® ABB i-bus Mise en service Sélection de l'option 1 bit : Envoyer si Pluie ARRÊT Options : N'envoyer aucun télégramme Envoyer télégramme MARCHE Envoyer télégramme ARRÊT Envoyer si Pluie MARCHE Options : N'envoyer aucun télégramme Envoyer télégramme MARCHE Envoyer télégramme ARRÊT ...
  • Page 55 ® ABB i-bus Mise en service 3.2.5.3 Fenêtre de paramétrage a : Seuil 1 Sortie Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2 Sortie. Envoyer objet seuil Options : Si modification Si modification et cyclique Ce paramètre sert à déterminer le comportement d'envoi de l'objet seuil.
  • Page 56 ® ABB i-bus Mise en service 3.2.6 Fenêtre de paramétrage a : Général avec type de capteur : Résistance dépendante de la température Possibilités de réglage pour le type de capteur Résistance dépendante de la température. Les indications ci-après s'appliquent également aux fenêtres de paramétrage b…d : Général.
  • Page 57 ® ABB i-bus Mise en service 3.2.6.1 Paramètre Sortie capteur - option PT100/PT1000 à 2 fils Envoyer valeur mesurée comme Ce paramètre est préréglé sur 2 octets [virgule flottante]. Qu'est-ce que la valeur mesurée ? L'entrée analogique récupère une valeur mesurée du capteur, la convertit selon les paramètres définis et l'envoie sur le bus.
  • Page 58 ® ABB i-bus Mise en service 3.2.6.2 Paramètre Sortie capteur - option PT100/PT1000 à 3 fils Remarque Description des paramètres, voir chapitre Paramètre Sortie capteur - option PT100/PT1000 à 2 fils, p. En cas de sélection d'un PT100 ou PT1000 à 3 fils, les messages suivants apparaissent en supplément : L'entrée b doit également être configurée comme mesure 3 fils...
  • Page 59 ® ABB i-bus Mise en service Raccordement à 3 fils : Remarque Avec un raccordement à 3 fils :  L'entrée a ou c mesure toujours la résistance de mesure.  L'entrée b ou d mesure toujours la résistance de ligne.
  • Page 60 ® ABB i-bus Mise en service Paramètre Sortie capteur - option KT/KTY [-50…+150 °C] 3.2.6.3 Désignation du fabricant Options : KT 100 / 110 / 130 KT 210 / 230 KTY 10-5 / 11-5 / 13-5 KTY 10-6 / 10-62 / 11-6 / 13-6 / 16-6 / 19-6...
  • Page 61 ® ABB i-bus Mise en service Défini par l'utilisateur Les val. suivantes en ohms doivent atteindre des temp. supérieures <- Note Pour le bon fonctionnement de l'entrée analogique en ce qui concerne la saisie définie par l'utilisateur, les valeurs ohmiques doivent être croissantes, comme on le voit dans les valeurs préréglées.
  • Page 62 ® ABB i-bus Mise en service 3.2.6.4 Compensation des erreurs de ligne via longueur de ligne Longueur de ligne, aller simple [1...30 m] Options : 1...10...30 Réglage de la longueur de câble simple du capteur de température raccordé Important La longueur de câble maximale entre le capteur et l'entrée de l'appareil est de 30 m.
  • Page 63 ® ABB i-bus Mise en service 3.2.6.5 Compensation des erreurs de ligne sur la résistance de ligne Résist. ligne en milliohms [somme conducteurs aller/retour] Options : 0...500...10 000 Ce paramètre permet de régler la grandeur de la résistance de ligne du capteur de température raccordé.
  • Page 64 ® ABB i-bus Mise en service 3.2.6.6 Fenêtre de paramétrage a : Sortie Cette fenêtre de paramétrage est déverrouillée lorsqu'un type de capteur est sélectionné dans la Fenêtre de paramétrage a : Général, p. 27. Fréquence d'échantillonnage Le signal de capteur de l'entrée est mesuré une fois par seconde.
  • Page 65 ® ABB i-bus Mise en service Envoyer valeur mesurée Options : Sur demande Si modification De façon cyclique Si modification et cyclique Ce paramètre permet de définir la façon dont la valeur mesurée est envoyée.  Sur demande : La valeur mesurée est envoyée si la demande en est faite.
  • Page 66 ® ABB i-bus Mise en service 3.2.6.7 Fenêtre de paramétrage a : Seuil 1 Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2. Utiliser seuil Options : Ce paramètre permet de déterminer si le Seuil 1 doit être utilisé ou non. Si l'option Oui est sélectionnée, l'objet de communication Seuil –...
  • Page 67 ® ABB i-bus Mise en service Limites modifiables via bus Options : Ce paramètre permet de déterminer si les limites peuvent être modifiées ou non via le bus.  Oui : Les objets de communication suivants apparaissent en supplément : Changer –...
  • Page 68 ® ABB i-bus Mise en service Sélection de l'option 1 octet [0...+255] : Envoyer si passage sous le seuil [0...+255] Options : 0...255 Envoyer si dépassement du seuil [0...+255] Options : 0...255 Il est possible d'entrer une valeur de 0 à 255 par incrément de 1.
  • Page 69 ® ABB i-bus Mise en service 3.2.6.8 Fenêtre de paramétrage a : Seuil 1 Sortie Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2 Sortie. Envoyer objet seuil Options : Si modification Si modification et cyclique Ce paramètre sert à déterminer le comportement d'envoi de l'objet seuil.
  • Page 70 ® ABB i-bus Mise en service 3.2.7 Fenêtre de paramétrage a : Général avec type de capteur : Scrutation de contact sec Possibilités de réglage du type de capteur Scrutation de contact sec. Les indications ci-après s'appliquent également aux fenêtres de paramétrage b…d : Général.
  • Page 71 ® ABB i-bus Mise en service 3.2.7.1 Fenêtre de paramétrage a : Sortie Cette fenêtre de paramétrage est déverrouillée lorsqu'un type de capteur est sélectionné dans la Fenêtre de paramétrage a : Général, p. 27. Envoyer valeur mesurée Options :...
  • Page 72 ® ABB i-bus Mise en service 3.2.7.2 Fenêtre de paramétrage a : Seuil 1 Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2. Utiliser seuil Options : Ce paramètre permet de déterminer si le Seuil 1 doit être utilisé ou non. Si l'option Oui est sélectionnée, l'objet de communication Seuil –...
  • Page 73 ® ABB i-bus Mise en service Sélection de l'option 1 bit : Envoyer si signal ARRÊT Options : N'envoyer aucun télégramme Envoyer télégramme MARCHE Envoyer télégramme ARRÊT Envoyer si signal MARCHE Options : N'envoyer aucun télégramme Envoyer télégramme MARCHE Envoyer télégramme ARRÊT ...
  • Page 74 ® ABB i-bus Mise en service 3.2.7.3 Fenêtre de paramétrage a : Seuil 1 Sortie Les indications ci-après s'appliquent également à la fenêtre a : Seuil 2 Sortie. Envoyer objet seuil Options : Si modification Si modification et cyclique Ce paramètre sert à déterminer le comportement d'envoi de l'objet seuil.
  • Page 75 ® ABB i-bus Mise en service Fenêtre de paramétrage Calcul 1 – Type de calcul : Comparer 3.2.8 Les indications ci-après s'appliquent également aux fenêtres de paramétrage Calcul 2, 3 et 4. Utiliser calcul Options : Ce paramètre permet de déterminer si le Calcul 1 doit être utilisé ou non.
  • Page 76 ® ABB i-bus Mise en service Fonction Options : Entrée 1 < Entrée 2 Entrée 1 > Entrée 2 Entrée 1 = Entrée 2 Ce paramètre fixe l'une des trois fonctions de comparaison disponibles. Entrée 1 inférieure à l'entrée 2, entrée 1 supérieure à...
  • Page 77 ® ABB i-bus Mise en service Fenêtre de paramétrage Calcul 1 – Type de calcul : Arithmétique 3.2.9 Les indications ci-après s'appliquent également aux fenêtres de paramétrage Calcul 2, 3 et 4. Utiliser calcul Options : Ce paramètre permet de déterminer si le Calcul 1 doit être utilisé ou non.
  • Page 78 ® ABB i-bus Mise en service Fonction Options : Entrée 1 + Entrée 2 Entrée 1 - Entrée 2 Moyenne arithmétique  Entrée 1 + Entrée 2 : L'entrée 1 et l'entrée 2 sont additionnées.  Entrée 1 - Entrée 2 : L'entrée 2 est soustraite de l'entrée 1.
  • Page 79 ® ABB i-bus Mise en service 3.2.10 Fenêtre de paramétrage Logique 1 La section suivante décrit les paramètres pour la Logique 1, lesquels s'appliquent également à la Logique 2, la Logique 3 et la Logique 4. Utiliser logique Options : Ce paramètre permet de déterminer si la Logique 1 doit être utilisée ou non.
  • Page 80 ® ABB i-bus Mise en service Entrée 1...4 Options : Non utilisée Entrée a Passage sous seuil x* Entrée a Dépassement seuil x* … Entrée d Passage sous seuil x* Entrée d Dépassement seuil x* Calcul 1 condition remplie* Calcul 1 condition non remplie* …...
  • Page 81 ® ABB i-bus Mise en service Objets de communication 3.3.1 Aperçu des objets de communication Type de point Indicateurs N° Fonction Longueur de données (DPT) Valeur mesurée Entrée a Variable Variable Demander valeur mesurée Entrée a 1 009 1 bit Valeur mesurée hors plage...
  • Page 82 ® ABB i-bus Mise en service Type de point Indicateurs N° Fonction Longueur de données (DPT) Valeur mesurée Entrée d Variable Variable Demander valeur mesurée Entrée d 1 009 1 bit Valeur mesurée hors plage Entrée d 1 001 1 bit Seuil Entrée d Seuil 1...
  • Page 83 ® ABB i-bus Mise en service 3.3.2 Objets de communication Entrée a Nom de l’objet N° Fonction Type de données Indicateurs Valeur mesurée Entrée a Variable C, R, T DPT variable Cet objet de communication sert à envoyer la valeur mesurée sur le bus.
  • Page 84 ® ABB i-bus Mise en service Valeur mesurée hors plage Entrée a 1 bit C, W DPT 1.001 Valeur de télégramme : 1 = Valeur mesurée hors plage 0 = Valeur mesurée dans la plage L'objet de communication sert à la détection d'une rupture de fil ou d'un court-circuit du capteur. Détection de rupture de fil, p.
  • Page 85 ® ABB i-bus Mise en service Nom de l’objet N° Fonction Type de données Indicateurs Seuil Entrée a Seuil 1 Variable C, R, T DPT variable Dès que la valeur mesurée passe sous le seuil paramétré ou dépasse celui-ci, les valeurs suivantes peuvent être envoyées :...
  • Page 86 ® ABB i-bus Mise en service 3.3.4 Objets de communication Calcul 1 Nom de l’objet N° Fonction Type de données Indicateurs Envoyer valeur mesurée Calcul 1 1 bit C, T DPT variable Cet objet de communication permet d'envoyer le résultat du Calcul 1.
  • Page 87 ® ABB i-bus Mise en service 3.3.6 Objet de communication Logique 1 Nom de l’objet N° Fonction Type de données Indicateurs Envoyer sortie Logique 1 1 bit C, R, T DPT 1.001 Cet objet de communication permet d'envoyer le résultat de liaison de la Logique 1.
  • Page 88 ® ABB i-bus Mise en service Nom de l’objet N° Fonction Type de données Indicateurs En service Général 1 bit C, R, T DPT 1.003 Cet objet de communication apparaît lorsque l'option Valeur 0 ou Valeur 1 est sélectionnée pour le paramètre Déverrouiller objet de communication "...
  • Page 89 ® ABB i-bus Planification et mise en œuvre Planification et mise en œuvre Module météo Le module météo peut être utilisé partout où il est nécessaire de protéger des composants d'installations contre les intempéries ou de les surveiller. Les données recueillies peuvent, par exemple, être affichées sur un système de visualisation, ce qui permet au personnel de service de toujours être bien informé...
  • Page 90 ® ABB i-bus Planification et mise en œuvre Capteurs météo Lors de la planification d'un module météo avec capteurs, certaines conditions doivent être prises en considération et être vérifiées sur place :  Où les capteurs météo peuvent-ils être fixés contre/sur le bâtiment, p. ex. sur les toits des ascenseurs, les climatiseurs ? ...
  • Page 91 ® ABB i-bus Planification et mise en œuvre Description de la fonction seuil Comment fonctionne la fonction seuil ? Réglages  L'objet de communication Seuil est réglé sur Valeur 1 bit.  Si le seuil n'est pas atteint, un télégramme ARRÊT est envoyé ; si le seuil est dépassé, un télégramme MARCHE est envoyé.
  • Page 93 ® ABB i-bus Annexe Annexe Contenu de la livraison L'appareil est livré avec les éléments suivants. Veuillez vérifier que tous les éléments mentionnés dans la liste suivante ont été livrés :  1 x WS/S 4.1.1.2 Module météo, 4 voies, MRD ...
  • Page 94 ® ABB i-bus Annexe Table de vérité de la logique Les fonctions logiques et les tableaux ci-dessus décrivent les états des sorties pour 2 entrées. Si plusieurs entrées sont utilisées, le tableau doit être étendu de manière appropriée. 92 2CDC504087D0302 | WS/S 4.1.1.2...
  • Page 95 ® ABB i-bus Annexe Aperçu des vitesses du vent Force du km/h Noeuds mi/h pi/min vent (NM/h) (Beaufort) à à à à à 1 063 1 083 1 555 10,7 1 575 2 106 10,8 13,8 2 126 2 717...
  • Page 96 ® ABB i-bus Annexe Tableau des valeurs de l'objet de communication Octet d'état – Général n° n° n°                      ...
  • Page 97 ® ABB i-bus Annexe Tableau de conversion entre °C et °F N° : °C °F -17,8 +122 +140 +158 +176 +194 +100 +212 +110 +230 +120 +248 +130 +266 +140 +284 +150 +302 Formules de conversion De Celsius en Fahrenheit Température en °F = ((T °Celsius x 9) / 5) + 32...
  • Page 98 ® ABB i-bus Annexe Pour passer commande Type produit Désignation Référence commerciale bbn 40 16779 Poids 1 Unité d'emb. pce. [pce.] [kg] WS/S 4.1.1.2 Module météo, 4 voies, MRD 2CDG110191R0011 92 9370 0,27 96 2CDC504087D0302 | WS/S 4.1.1.2...
