Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.

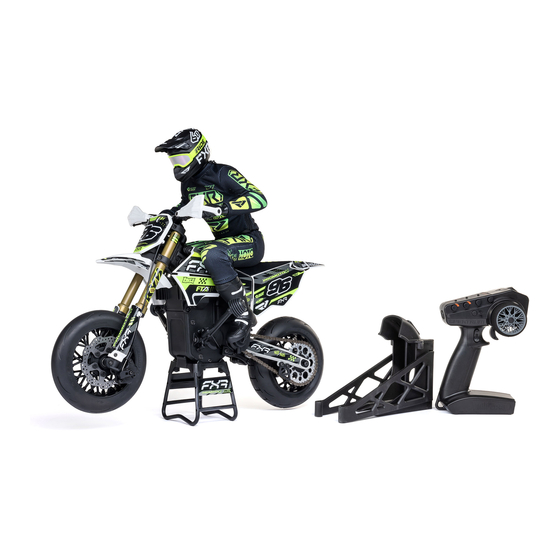

LOS-2272 / LOS-2310
Created 10/24 763963
Publicité
Manuels Connexes pour Horizon Hobby Losi PROMOTO SM
Sommaire des Matières pour Horizon Hobby Losi PROMOTO SM
- Page 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
- Page 2 REMARQUE Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby, LLC. Veuillez, pour une littérature produits bien à jour, visiter www.horizonhobby.com ou www.towerhobbies.com et cliquer sur l’onglet de support de ce produit.
- Page 3 TABLE DES MATIÈRES Contenu de la boîte ................32 Modes de conduite ................39 Caractéristiques................... 32 Sauts......................39 outils recommandés ................32 Temps de fonctionnement ...............40 Pièces du véhicule ................33 Support de départ MX ................40 Fonctions de L’émetteur ..............33 Après la course ..................
- Page 4 PIÈCES DU VÉHICULE Servo de frein Servo de direction Moteur Câble de frein Batterie Connecteur de batterie Fourche Amortisseur Disque de frein flottant Récepteur Pignon arrière Volant d’inertie Bras pivotant Variateur de vitesse électronique Chaîne d’entraînement Étrier de frein FONCTIONS DE L’ÉMETTEUR FONCTION Bouton d’alimentation 2 Bouton de gain MS6X...
- Page 5 • Ne chargez jamais une batterie contenant différents types • Terminez toujours les processus et contactez le Service d’éléments. Technique Horizon Hobby si le produit fait objet de • Ne laissez jamais un enfant de moins de 14 ans utiliser seul dysfonctionnements.
- Page 6 INSTALLATION DES PILES DE L’ÉMETTEUR Cet émetteur nécessite 4 piles AA. 1. Enlevez le couvercle du compartiment à piles de l’émetteur. 2. Installez les piles comme indiqué. 3. Remettez le couvercle du compartiment à piles. ATTENTION : Si vous utilisez des piles rechargeables, chargez seulement des piles rechargeables.
- Page 7 METTRE L’ÉMETTEUR EN MARCHE Pour mettre l’émetteur sous tension, appuyez sur le bouton d’alimentation situé à l’arrière de l’émetteur, comme illustré. L’émetteur émet une tonalité et l’indicateur du niveau de batterie clignote brièvement pour indiquer le niveau de batterie de l’émetteur. L’indicateur DEL clignote alors en jaune.
- Page 8 DÉMARRAGE DU VOLANT D’INERTIE Le véhicule est équipé d’un volant d’inertie motorisé à grande vitesse qui contribue à la stabilité. Pour alimenter le volant d’inertie : 1. Placez le véhicule sur le support fourni. 2. Faites glisser le commutateur de l’émetteur du volant d’inertie sur ON.
- Page 9 VIRAGE La Promoto-SM utilise la technologie MS6X pour traduire l’entrée de l’émetteur en l’angle d’inclinaison désiré, en utilisant le poids de la moto pour produire la bonne réaction. Tournez le volant de l’émetteur vers la gauche et vers la droite pour tourner dans la direction souhaitée. •...
- Page 10 MODES DE CONDUITE La Promoto-SM dispose de trois modes de conduite : • Mode cabré (trois clignotements de la DEL verte) : Conçu pour la conduite sur une chaussée lisse et dure, ce mode permet au véhicule d’effectuer des cabrés importants ainsi que de rester en position tout en gardant l’équilibre et en maintenant l’accélérateur à...
- Page 11 TEMPS DE FONCTIONNEMENT La durée de fonctionnement du véhicule est d’environ 9 à 12 minutes, en fonction de l’utilisation de l’accélérateur et du style de conduite. La capacité de la batterie du véhicule est représentée par l’indicateur de niveau de batterie Smart de l’émetteur. Lorsque le niveau de la batterie est inférieur à...
- Page 12 APRÈS LA COURSE Lorsque vous avez terminé votre course : 1. Faites glisser le commutateur du volant d’inertie sur OFF. Le volant d’inertie est muni d’un frein de ralentissement électronique qui permet de le ralentir. Le volant d’inertie 00:30 doit s’arrêter au bout d’environ 30 secondes. IMPORTANT : Le véhicule doit être sous tension pour que le frein de ralentissement du volant d’inertie fonctionne.
- Page 13 TENSION DE LA CHAÎNE D’ENTRAÎNEMENT Au fur et à mesure que vous utilisez le véhicule, la chaîne d’entraînement s’affaisse sur les pignons et peut s’user. Dans ce cas, il peut s’avérer nécessaire d’ajuster la tension de la chaîne. La Promoto-SM comprend un ensemble d’ajustement de la tension de la chaîne.
- Page 14 (a) La garantie est donnée à l’acheteur initial (« Acheteur ») dommages pouvant en résulter. Horizon Hobby ne saurait être et n’est pas transférable. Le recours de l’acheteur consiste en tenu responsable d’une utilisation ne respectant pas les lois,...
- Page 15 2011/65/UE Annexe II 2015/863. Horizon Hobby, GmbH LOSI Promoto-SM RTR (LOS-2310); Par la présente, Hanskampring 9 Horizon Hobby, LLC déclare que cet appareil est conforme 22885 Barsbüttel Germany aux directives suivantes : Directive basse tension 2014/35/ UE ; Directive CEM 2014/30/UE ; Directive relative aux DIRECTIVE DEEE :...
- Page 16 EXPLODED VIEWS | EXPLOSIONSZEICHNUNGEN | VUES ÉCLATÉES | VISTE ESPLOSE JERSEYS (not shown) | JERSEYS (nicht abgebildet) CHANDAILS (non illustrés) | MAGLIE (non mostrato) LOS-2282 FXR Yellow Podium Gladiator LOS-2296 FXR Black Podium Gladiator LOS-2284 - FMX Figure Upper Yellow LOS-2293 - Rider Figure Lower All LOS261006 TLR5962...
- Page 17 LOS263012 TLR233043 LOS261009 LOS261010 LOS263008 LOS255014 LOS264001 LOS235024 LOS261010 LOS235024 LOS263012 LOS261002 LOS255014 LOS263009 LOS263008 LOS261009 LOS263009 TLR245016 TLR235006 LOS261009 LOS264000 TLR235003 LOS263010 LOS262002 LOS261012 LOS264000 SPMS620PM LOS262002 TLR6352 TLR5903 LOSA6945 LOS-2291 LOS263011 LOS262005 LOS267000 TLR5961 LOSA6940 LOSA6945 LOS261011 LOS262005 LOS262008 TLR235006 LOSA6940...
- Page 18 SPMXSM3200 LOS261002 LOS255017 TLR255013 TLR5961 TLR5961 TLR5963 LOS262008 TLR5930 LOS262016 TLR6352 LOS255016 LOS262006 TLR6932 LOS245017 LOS262006 TLR232080 LOS262008 LOS261013 TLR5903 LOS262006 LOS262005 TLR256005 LOS262007 TLR6932 LOS235005 LOS262008 LOS261014 TLR5962 LOS-2291 TLR5962 TLR5930 LOS255016...
- Page 19 TLR5963 TLR6312 LOS-2304 LOS263006 LOS263003 TLR5904 LOS265001 TLR5904 LOS264004 LOS263005 TLR5963 LOS* LOS265001 LOS267003 LOS265001 TLR5910 TLR231078 TLR5904 LOS264004 LOS265001 LOS-2304 LOS264004 LOS263004 Alternate Fender, Handlebar and Handguard Colors LOS-2307 Red, Rot, Rouge, Rosso LOS-2292 Yellow, Gelb, Jaune, Giallo LOS-2308 Green, Grün, Vert, Verde TLR255007 LOS-2306...
- Page 20 TLR235014 LOS262015 LOSA6955 PRO1022210 PRO1022210 TLR235014 TLR5903 PRO1022210 LOS261004 TLR235014 LOS262013 PRO1024510 LOS262012 LOS262010 PRO1024510 LOS-2301 LOSA6955 PRO1024510 TLR6313 LOS267002 LOS-2301 LOS262012 LOS262003 TLR5910 LOS262000 LOS-2301 LOS261001 LOS267002 TLR245010 LOS261001 LOS261000 TLR235004 TLR5903 TLR245008...
- Page 21 REPLACEMENT PARTS | ERSATZTEILE | PIÈCES DE RECHANGE | PARTI DI RICAMBIO DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE Ruban adhésif pour servo, Nastro per servoassistiti, DYN2267 Servo Tape, Black; 1 1/2 Servoband, schwarz; 1 1/2" noir ; 1 1/2 po nero; 1 1/2" Fender, Handguards &...
- Page 22 DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE Flat Head Screws, Stl, BO, M4 x Flachkopfschrauben, Stl, BO, Vis à tête plate, acier, BO, Viti a testa piatta, Stl, BO, LOS255017 16mm (10) M4x16 mm(10) M4×16 mm (10) M4x16mm(10) Flat Head Screws, Stl, BO, M4 x Flachkopfschrauben, Stl, BO, Vis à...
- Page 23 DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE Ensemble de tube de LOS263005 Fork Tube Set: PM-MX Gabelrohrsatz: PM-MX Set tubo forcella: PM-MX fourche : PM-MX Ensemble de capuchon de Set di tappi per forcella: LOS263006 Fork Cap Set: PM-MX Gabelkappensatz: PM-MX fourche : PM-MX PM-MX Ensemble d’amortisseur Set di ammortizzatori Rear Shock Set, Complete &...
- Page 24 DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE SX108PM Micro Gear Servo SX108PM Mikro-Servogetriebe Micro servo à engrenage SX108PM Micro ingranaggi SPMSSX108PM Promoto ProMo SX108PM ProMo Servo ProMo Connettore: Dispositivo IC5 SPMXCA503 Connector: IC5 Device (2) Set Anschluss: IC5 Gerät (2) Connecteur : Dispositif IC5 (2) Adapter: IC3 Battery / IC5 Adaptateur : Batterie IC3/ Adattatore: IC3 batteria/IC5...
- Page 25 RECOMMENDED PARTS | EMPFOHLENE TEILE | PIÈCES RECOMMANDÉES | PARTI CONSIGLIATE DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE 5000mAh 2S 7.4V Smart G2 5000 mAh 2S 7,4V Smart G2 5 000 mAh 2S 7,4 V Smart G2 5000 mAh 2S 7,4 V Smart G2 SPMX52S50H5 50C; I 50C;...
- Page 26 DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE Ensemble de moyeux en Aluminum Hub Set, Machined, Alunaben-Satz, gefräst, orange: Set di mozzi in alluminio, Mach, LOS362003 aluminium, usiné, orange : Orange: PM-MX PM-M arancione: PM-M PM-M Aluminum Hub Set, Machined, Alunaben-Satz, gefräst, gold: Ensemble de moyeux en Set di mozzi in alluminio, Mach, LOS362004 Gold: PM-MX...
- Page 27 DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIZIONE X-Ring 8 X-Ring Seals (8), Lower Cap Joint X-Ring (8) Joints de Guarnizioni X-Ring 8 tappo inf. TLR243024 Stoßdämpferendkappen unten Seals (4): All 8IGHT couvercle inférieur (4) : All8 4: All8 4: alle 8 Huile silicone pour SILICONE SHOCK OIL, 35WT, SIL Stoßdämpferöl, 35 WT, 420 SIL Olio per ammortizzatori,...
- Page 28 © 2024 Horizon Hobby, LLC. Losi, Promoto, Firma, MS6X, IC5 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Other patents pending. Created 10/24...
