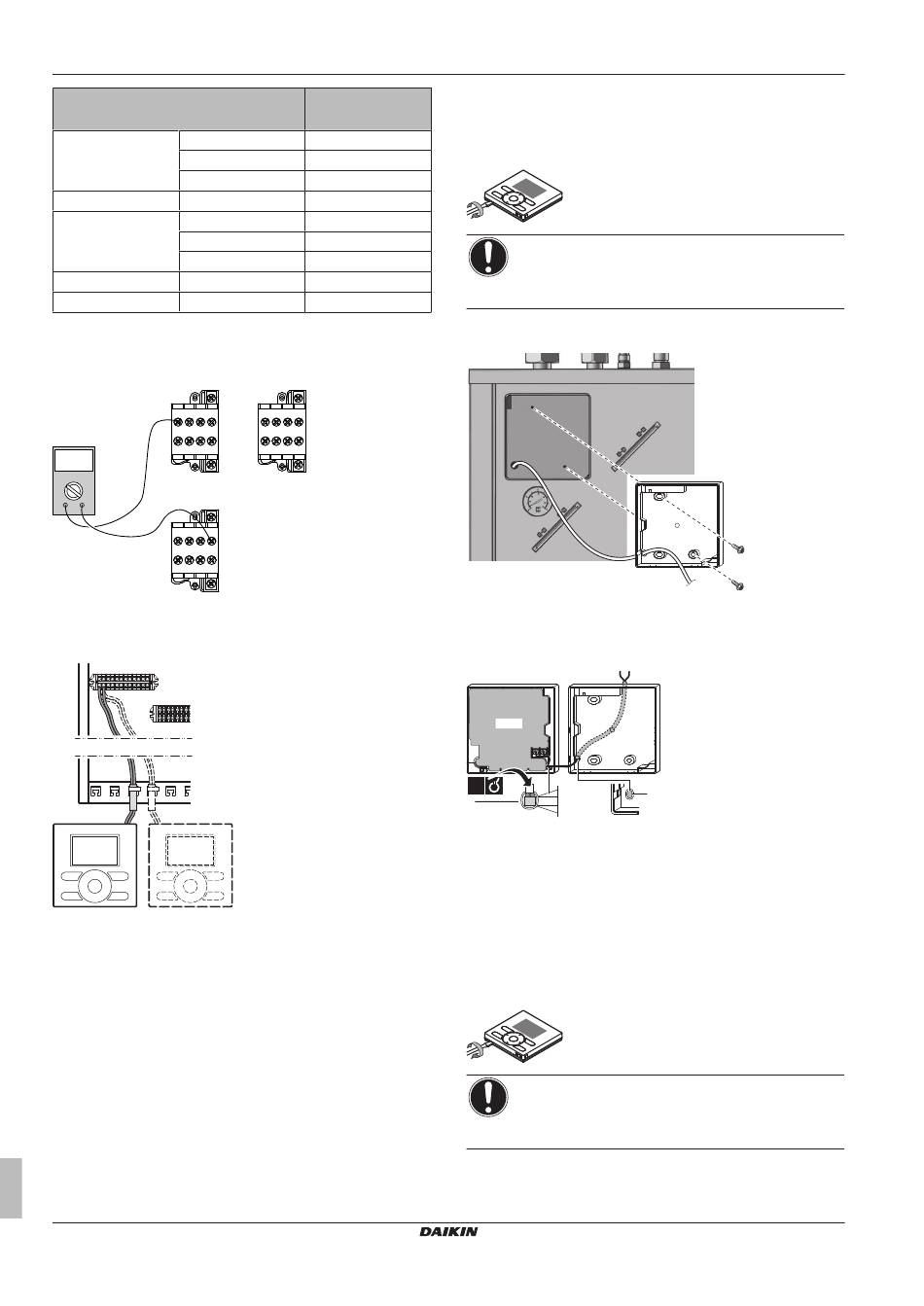

4 Installation
K1M/1
K5M/13
K1M/3
K1M/5
K1M/3
K1M/5
K2M/1
K5M/13
K2M/3
K2M/5
K2M/3
K2M/5
K1M/5
K2M/1
Exemple de mesure de résistance entre K1M/1 et K5M/13:
K1M
1 3 5 13
2 4 6 14
Ω
Ω
K5M
1 3 5 13
2 4 6 14
4.5.5
Raccordement de l'interface utilisateur
1 Raccordez le câble de l'interface utilisateur à l'unité intérieure.
2 1
X5M
X2M
A2P
A2P
a
b
a
Interface utilisateur fournie avec l'unité
b
Interface utilisateur en option
2 Fixez le câble avec les attaches sur les supports d'attaches.
Manuel d'installation
10
3 kW
1~ 230 V
52,9 Ω
∞
∞
26,5 Ω
∞
∞
∞
52,9 Ω
∞
K2M
K2M
1 3 5 13
2 4 6 14
Fixation de l'interface utilisateur sur l'unité
1 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
2 Fixez la plaque murale de l'interface utilisateur sur la plaque
avant de l'unité.
3 Découpez un conducteur à 2 fils.
4 Raccordez les fils à l'interface utilisateur comme indiqué ci
dessous.
Par l'arrière
PCB
1x
b
a
Faites une encoche pour que le câblage passe par
les pinces, etc.
b
Fixez le câblage sur la partie avant du boîtier à
l'aide de la retenue de câblage et de la bride.
5 Réinstallez la plaque avant sur la plaque murale.
Fixation de l'interface utilisateur au mur en cas
d'installation en tant que thermostat d'ambiance
1 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
2 Fixez la plaque murale de l'interface utilisateur au mur.
3 Raccordez les fils à l'interface utilisateur comme indiqué ci
dessous.
a
