Manuel d'installation

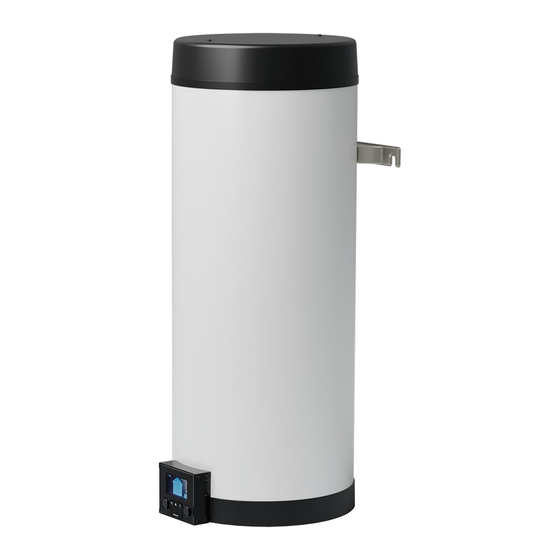

Série split R32 – ballon d'eau chaude sanitaire
https://daikintechnicaldatahub.eu
EKHWET90B▲V3▼
EKHWET120B▲V3▼
Manuel d'installation
Français
▲= 1, 2, 3, ..., 9, A, B, C, ..., Z
Série split R32 – ballon d'eau chaude sanitaire
▼= , , 1, 2, 3, ..., 9
Publicité
Manuels Connexes pour Daikin split R32 EKHWET90B V3 Serie
Sommaire des Matières pour Daikin split R32 EKHWET90B V3 Serie
- Page 1 Manuel d'installation Série split R32 – ballon d'eau chaude sanitaire https://daikintechnicaldatahub.eu EKHWET90B▲V3▼ EKHWET120B▲V3▼ Manuel d'installation Français ▲= 1, 2, 3, …, 9, A, B, C, …, Z Série split R32 – ballon d'eau chaude sanitaire ▼= , , 1, 2, 3, …, 9...
- Page 2 4P680418-1...
- Page 3 La dernière révision de la documentation fournie est publiée sur le 7.1.1 Accès aux commandes les plus utilisées....16 site régional Daikin et est disponible auprès de votre revendeur. Assistant de configuration ............17 Les instructions originales sont rédigées en anglais. Les autres 7.2.1...
- Page 4 à gaz ou chauffage électrique en fonctionnement). câbles d'alimentation. AVERTISSEMENT MISE EN GARDE Assurez-vous que l'installation, l'entretien, la maintenance N'insérez ou ne placez PAS une longueur de câble et la réparation sont conformes aux instructions de Daikin excessive à l'intérieur de l'unité. à législation vigueur (par exemple réglementation nationale sur le gaz) et sont effectués...
- Page 5 3 A propos du carton AVERTISSEMENT Installation de l'unité Le booster ECS DOIT disposer d'une alimentation électrique dédiée et DOIT être protégé par les dispositifs Préparation du lieu d'installation de sécurité exigés par la législation en vigueur. MISE EN GARDE AVERTISSEMENT Pour garantir la bonne mise à...
- Page 6 ▪ Les raccords réalisés dans une installation entre des pièces du système réfrigérant seront accessibles à des fins de maintenance. AVERTISSEMENT Assurez-vous que l'installation, l'entretien, la maintenance et la réparation sont conformes aux instructions de Daikin à législation vigueur (par exemple réglementation nationale sur le gaz) et sont effectués...
- Page 7 4 Installation de l'unité 4.1.3 Configurations d'installation AVERTISSEMENT Pour les unités utilisant le réfrigérant R32, il est nécessaire de maintenir les ouvertures de ventilation requises libres de toute obstruction. Selon le type de pièce dans laquelle vous installez l'unité intérieure, plusieurs configurations d'installation sont admises: Type de pièce Configurations admises Salle de séjour, cuisine, garage, grenier, sous-sol, réserve...
- Page 8 4 Installation de l'unité CONFIGURATION 1 DÉMARREZ LA CONFIGURATION 1 Vous pouvez installer l'unité dans la pièce A. Voir le tableau 1: La surface de sol de la pièce A ) est-elle suffisamment grande pour pièceA la charge de réfrigérant donnée et la hauteur d'évacuation donnée? Allez à...
- Page 9 4 Installation de l'unité Démarrez la CONFIGURATION 2 nv-min Calculez la surface de sol totale. Voir le tableau 4: cherchez la surface minimum de l'ouverture du bas pour une ventilation naturelle avec la pièce adjacente (A ) pour la charge de total pièceA pièceB...
- Page 10 4 Installation de l'unité Tableau 2: hauteur minimale d'évacuation Prenez en compte les aspects suivants: • Pour les surfaces de sol intermédiaires, utilisez la colonne avec la valeur plus faible. Exemple: si la surface de sol est de 5 m², utilisez la colonne de 4,00 m².
- Page 11 4 Installation de l'unité 6× Min. 50% of A nv-min A nv (≥A nv-min 2 Retirez le panneau supérieur. Pièce inoccupée dans laquelle l'unité intérieure est installée. Doit être protégée du gel. : ouverture du bas pour une aération naturelle entre la pièce inoccupée et l'extérieur.
- Page 12 5 Installation des tuyauteries 4.3.2 Raccordement du flexible d'évacuation au drain L'eau qui sort de la soupape de décharge de pression est récupérée dans le bac à condensats. Vous devez raccorder le bac de purge à un drain adapté, conformément à la législation en vigueur. 1 Raccordez un tube d'évacuation (à...
- Page 13 5 Installation des tuyauteries Raccordement de la tuyauterie d'eau 5.4.1 Raccordement de la tuyauterie d'eau REMARQUE Ne forcez PAS lors du raccordement de la tuyauterie sur place et veillez à ce que la tuyauterie soit correctement alignée. Des tuyaux déformés pourraient entraîner un mauvais fonctionnement de l'appareil.
- Page 14 6 Installation électrique 5.4.2 Remplissage du ballon d'eau chaude Câble Files: (3+GND)×1,5 mm² d'interconnexion sanitaire (= alimentation 1 Ouvrez tour à tour chaque robinet d'eau chaude pour purger électrique l'air de la tuyauterie du système. principale) — 2 Ouvrez la vanne d'alimentation en eau froide. 3 Fermez tous les robinets d'eau une fois tout l'air purgé.
- Page 15 7 Configuration [9.4]Booster ECS AVERTISSEMENT Le booster ECS DOIT disposer d'une alimentation électrique dédiée et DOIT être protégé par les dispositifs de sécurité exigés par la législation en vigueur. MISE EN GARDE Pour garantir la bonne mise à la terre de l'unité, raccordez TOUJOURS l'alimentation électrique du booster ECS et le câble de terre.
- Page 16 7 Configuration Code pin de l'utilisateur avancé ▪ Redémarrez l'assistant de configuration. Si le système est déjà configuré, vous pouvez redémarrer l'assistant de configuration. Le code pin de l'Utilisateur avancé correspond à 1234. Des Pour redémarrer l'assistant de configuration, passez à Réglages éléments supplémentaires du menu pour l'utilisateur sont désormais installateur >...
- Page 17 7 Configuration ▪ Lorsque Urgence est défini sur Manuel et qu'il se produit une 6 Appuyez sur la molette gauche pour confirmer le défaillance de la pompe à chaleur, le chauffage de l'eau chaude nouveau réglage. sanitaire s'arrête. 7 Appuyez sur le bouton central pour retourner à l'écran d'accueil.
- Page 18 7 Configuration Hystérésis (hystérésis du réchauffage) Code Description Applicable lorsque la préparation de l'eau chaude sanitaire est en [5.8] [6-0E] Maximum: mode programmé+de réchauffage. Lorsque la température du ballon Température maximale que les est inférieure à la température de réchauffage moins la température utilisateurs peuvent sélectionner pour de l'hystérésis du réchauffage, le ballon chauffe jusqu'à...
- Page 19 7 Configuration Courbe de la loi d'eau lorsque le décalage est sélectionné: 7.3.2 Courbe 2 points Définissez la courbe de la loi d'eau avec ces deux points de consigne: ▪ Point de consigne (X1, Y2) ▪ Point de consigne (X2, Y1) Exemple Élément Description...
- Page 20 7 Configuration Pour modifier la courbe de la loi d'eau Pour ajuster la courbe de la loi d'eau: courbe 2 points Zone Accédez à … Le tableau suivant décrit comment ajuster la courbe de la loi d'eau du ballon: Ballon Limitation: Uniquement disponible pour les installateurs.
- Page 21 à l'intérieur des unités intérieure et extérieure. chapitre, une liste de contrôle de mise en service générale est également disponible sur le Daikin Business Portal Le disjoncteur du circuit du booster ECS F2B (à (authentification exigée).
- Page 22 9 Remise à l'utilisateur 8.2.2 Essai de fonctionnement de l'actionneur Objectif Effectuer un essai de fonctionnement de l'actionneur afin de confirmer le fonctionnement des différents actionneurs. Par exemple, lorsque vous sélectionnez Booster ECS, un essai de fonctionnement du booster ECS démarre. Conditions: Assurez-vous-en tout...
- Page 23 10 Données techniques Données techniques Un sous-ensemble des dernières données techniques est disponible sur le site web régional de Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur le Daikin Business Portal (authentification requise). 10.1 Schéma de tuyauterie: unité...
- Page 24 10 Données techniques 10.2 Schéma de câblage: Unité intérieure Consulter le schéma de câblage interne fourni avec l'unité (à l'intérieur du couvercle du coffret électrique de l'unité intérieure). Une liste des abréviations utilisées est donnée ci-dessous. Légende Bornier de raccordement de l'alimentation électrique du CCI principale booster ECS...
- Page 25 10 Données techniques Schéma de raccordement électrique Pour plus de détails, vérifiez le câblage de l'unité. PIÈCE STANDARD Alimentation électrique UNITÉ EXTÉRIEURE Uniquement pour les installations avec alimentation électrique normale 3 conducteurs X1M: L-N-terre alimentation électrique de l'unité: 230 V+terre Uniquement pour les installations avec alimentation électrique à...
- Page 28 4P680074-1 D 0000000+ 4P680074-1D 2023.09 Verantwortung für Energie und Umwelt...
