Mise en service

1 - Principales étapes de mise en service
du système
Remplissez le réservoir jusqu'à voir le flotteur et vérifiez les points suivants :
L'unité intérieure Daikin ECH
O (EKHHP) est-elle correctement installée selon une variante
1
2
d'installation autorisée et sans dommage visible à l'oeil nu ?
La distance minimale de 1 m entre l'unité intérieure et d'autres sources de chaleur (> 80°C)
2
est-elle respectée ?
Dispositif de d'appoint électrique :
Le raccordement au réseau correspond-il aux prescriptions et la tension d'alimentation est-elle de
230 volts, 50 Hz ?
3
Un disjoncteur contre les courants de défaut est-il en place conformément aux prescriptions locales
en vigueur ?
L'échangeur de chaleur servant à la production de l'eau chaude sanitaire est-il rempli et purgé
4
dans l'unité intérieure ?
L'accumulateur d'énergie est-il rempli jusqu'au trop-plein avec de l'eau ?
5
6
Le raccord de trop-plein de sécurité est-il relié à un écoulement libre ?
La pression d'eau du système sanitaire est-elle <6 bar ?
7
Les raccords hydrauliques sont-ils étanches (absence de fuite) ?
8
Les paramètres ont-ils été réglés sur l'interface selon les spécificités du modèle, les accessoires
9
éventuellement raccordés et les indications de l'utilisateur ?
Le paramètre [7-02] est-il réglé sur la valeur 0 ?
10
L'installation fonctionne-t-elle sans défaut ?
11
Le manuel d'utilisation a-t-il été remis lors de la réception des travaux ?
12
Le fonctionnement du produit a-t-il été expliqué à l'utilisateur ?
2 - Paramétrage et utilisation de l'interface
utilisateur
12
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
Pour le paramétrage de votre
interface utilisateur, reportez-vous
à la partie 2 de la thématique
Interface utilisateur
(page 13).
Les informations mentionnées dans ce document sont données à titre indicatif. En cas de doute, se reporter aux manuels d'installation livrés avec les machines.

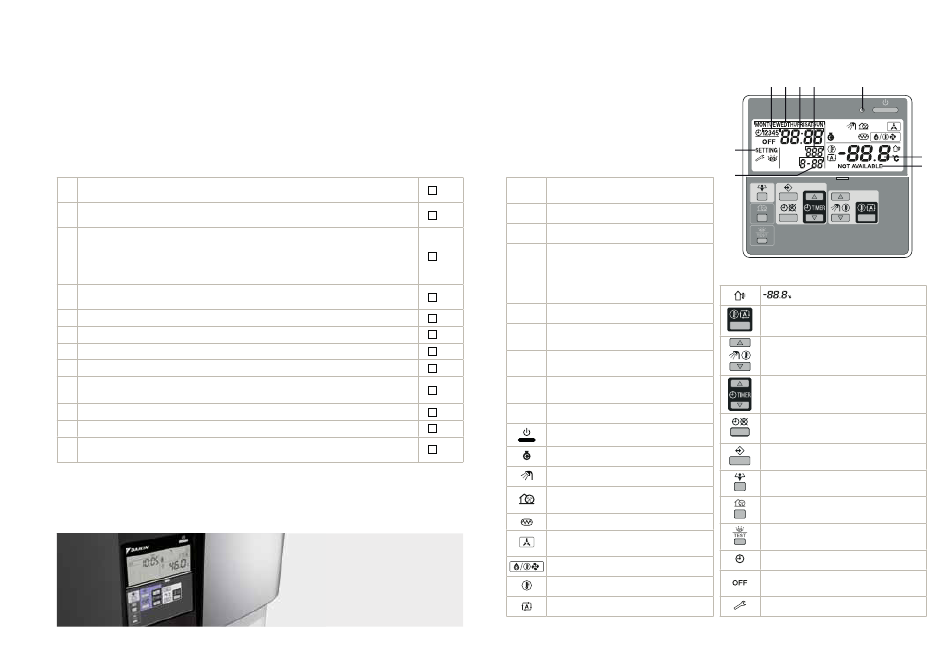

Interface utilisateur
1 - Description
de l'interface
Affichage des numéros d'heure de
1
commutation
Jour de la semaine
2
Affichage de l'heure
3
Affichage du numéro de capteur de
température
001 : sonde de température extérieure
4
004 : sonde de température de l'accumulateur
d'énergie
Affichage de fonctionnement LED
5
Température extérieure ou température dans
6
l'accumulateur d'énergie
Affichage lorsqu'une option n' e st pas installée ou
7
une fonction n' e st pas disponible
Les paramètres peuvent être modifiés par
8
l'utilisateur
Affichage du code paramètre ou d' e rreur
9
Bouton «On/Off »
Affichage du compresseur frigorifique actif
Affichage de production d'eau chaude
Mode de fonctionnement « Mode silence »
activé
La batterie électrique est en fonctionnement
Connexion tarif préférentiel ou
réseau Smart Grid
Mode dégivrage ou de mise en service actif
Température de l'accumulateur d'énergie
Mode de fonctionnement « Automatique »
1 2 3
4
5
8
9
indique la température extérieure
Mode de fonctionnement « Automatique » actif
Réglage de la température de consigne de l' e au
dans l'accumulateur d'énergie
Réglage de l'heure
Bouton d'activation ou désactivation de la
programmation horaire
Programmation horaire
Mode de fonctionnement « Besoins express »
Mode de fonctionnement « Silence »
Bouton code d' e rreur ou paramétrage
La programmation horaire est activée
Montre que la programmation horaire a éteint
l'installation
Une intervention technique est nécessaire
6
7
