Manuels Connexes pour DeFelsko PosiTest PC Powder Checker
Sommaire des Matières pour DeFelsko PosiTest PC Powder Checker

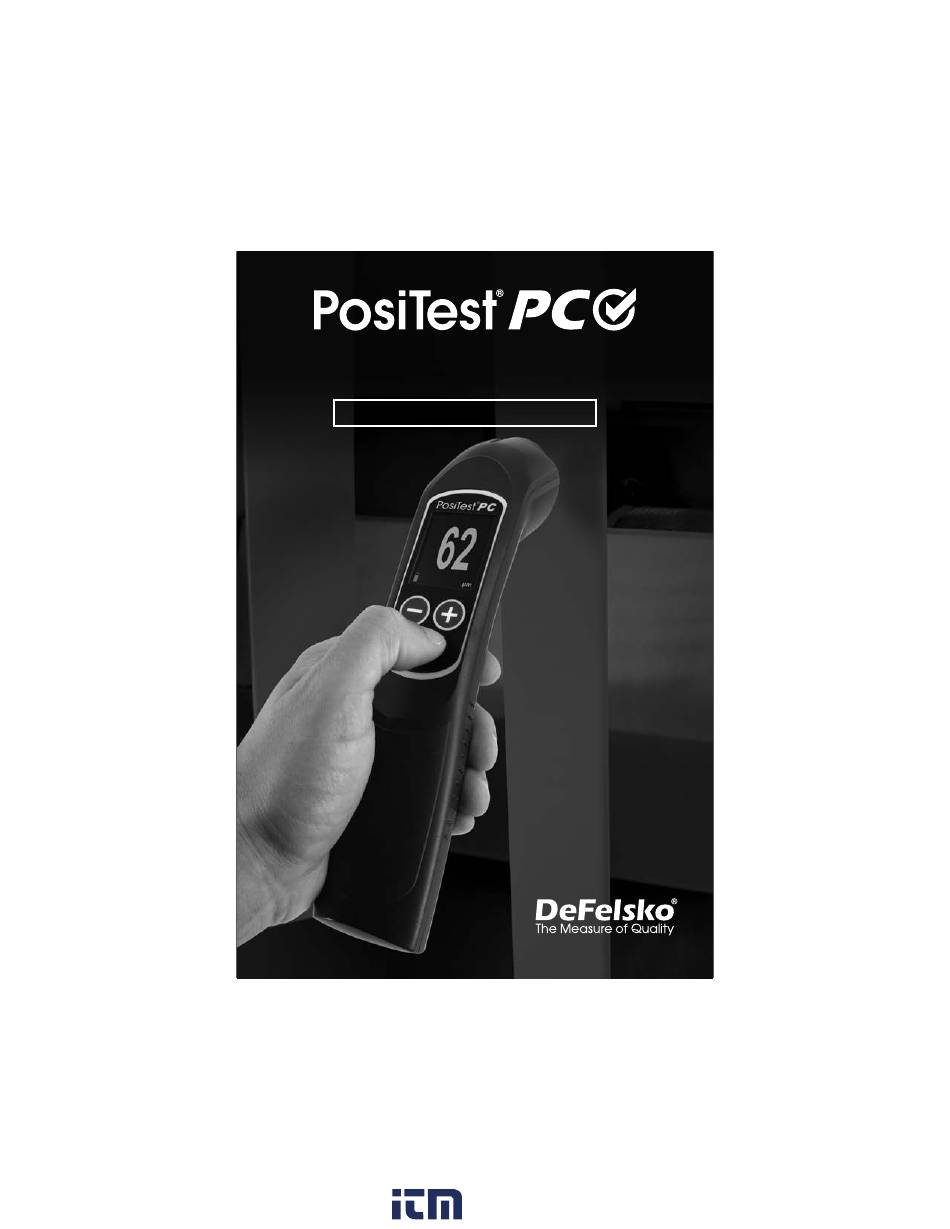

- Page 1 Powder Checker Contrôleur de revêtements en poudre Guide d’ utilisation v. 3.0 1.800.561.8187 information@itm.com www. .com...
- Page 2 Introduction Démarrage rapide 1. METTRE SOUS TENSION le PosiTest PC en appuyant sur le bouton 2. METTRE À ZÉRO l'instrument en utilisant le support de mise à zéro fourni (pg. 4). 3. MESURER le revêtement de poudre appliqué (pg. 4). 4.
- Page 3 Navigation dans le menu Mode de réinitialisation (RESET) de la mémoire. Toutes les lectures stockées et la moyenne en cours seront effacées de la mémoire de l'instrument. Désactive le mode Mémoire. Le mode mémoire n'est pas disponible lorque le Remarques: mode clavier USB est actif.
- Page 4 Unités: Bascule les unités d'affichage entre mils et microns. Son: Met le haut-parleur sous (ON) ou hors tension (OFF) . Si réglé sur OFF, un icône en forme de haut-parleur de couleur rouge apparaît sur l'écran d'affichage de l'instrument. Mode Scan: Dans ce mode, l'instrument va prendre des mesures en continu, et ajouter uniquement une mesure en mémoire lorsque le bouton est appuyé.
- Page 5 Mise à zéro 1. Sélectionner Zero dans le menu de l'instrument. 2. Placer la tête de la sonde dans le support de mise à zéro fourni. 3. Appuyer sur le bouton et maintenir le support de mise à zéro sur la sonde jusqu'à ce que l'icône en forme de sablier disparaisse et qu'une coche verte s'affiche.
- Page 6 a. La palette de distance est à proximité de la barre cible de distance. Cela indique que l'instrument est à bonne distance de la pièce. b. La palette de distance est aussi large que possible. Cela indique que l'instrument est maintenu perpendiculaire à la surface.
- Page 7 Mode de lecture simple (par défaut) Mode Scan Appuyer et maintenir appuyé le bouton . L'instrument analyse en continu la poudre et affiche l'épaisseur de poudre polymérisée jusqu'à la libération du bouton . La dernier mesure valable est ajoutée dans la mémoire une fois le bouton relâché...
- Page 8 Étalonnage et ajustement La sonde PosiTest PC est étalonnée en usine et exécute un contrôle automatique à chaque fois qu'une mesure doit être calculée. Pour la plupart des applications de mesure de revêtements à base de poudre aucun autre ajustement n'est requis.
- Page 9 Une vérification réussie nécessite que la moyenne d'une série de mesures obtenue avec les deux instruments soit comprise dans leurs tolérances combinées. Sinon, ajuster le PosiTest PC en utilisant une des méthodes décrites dans les techniques d'ajustement (pg 8). Techniques d'ajustement 1-Pt Adjus (Ajustement 1-point) –...
- Page 10 7. Mettre l'instrument sous tension et sélectionner depuis le menu principal, puis sélectionner l'option 1-Pt Adjust Cela apparaît uniquement si REMARQUE: les valeurs d'ajustement 1 point ont été enregistrées. 8. Ajuster avec les touches plus ou moins la moyenne de mesure affichée pour correspondre aux valeurs d'épaisseur durcie.
- Page 11 8. Mesurer l'épaisseur durcie sur les deux panneaux à l'aide d'un instrument de mesure d'épaisseur magnétique ou à courants de Foucault. Enregistrer les résultats. 9. Sélectionner l'option 2-Pt Adjust dans le menu de l'instrument, puis choisir l'option 10. Ajuster avec les touches plus ou moins la lecture affichée pour le premier échantillon (fin) afin de correspondre aux...
- Page 12 Mode clavier USB / mesures Live Stream Lorsqu'il est activé, le PosiTest PC, connecté à l'ordinateur, est reconnu comme clavier USB. Ce mode est compatible avec tous les logiciels acceptant les frappes. Les valeurs sont transmises à l'ordinateur à mesure qu'elles sont prises, en émulant les frappes. Peut être utilisé...
