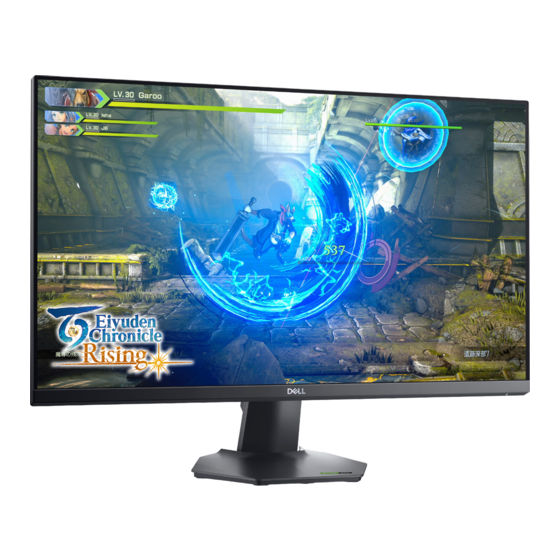

- Page 1 Moniteur de jeu Dell 27 -G2723HN Guide de l'utilisateur Modèle : G2723HN Modèle réglementaire : G2723HNt...
- Page 2 AVERTISSEMENT : Un AVERTISSEMENT indique un risque de dommages matériels, de blessures corporelles ou de mort. Copyright © 2022-2024 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales sont la propriété...
- Page 3 Table des matières Consignes de sécurité ......5 À propos de votre moniteur ..... . . 6 Contenu de l’emballage .
- Page 4 ......60 Contacter Dell ......60 Base de données des produits de l’UE pour l’étiquetage énergétique...
- Page 5 Consignes de sécurité AVERTISSEMENT : L'utilisation de commandes, de réglages ou de procédures autres que ceux spécifiés dans la présente documentation peut entraîner une exposition à des chocs et des risques électriques et / ou mécaniques. • Placez le moniteur sur une surface résistante et manipulez-le avec soin. L'écran est fragile et peut s’endommager en cas de chute ou de choc violent.
- Page 6 À propos de votre moniteur Contenu de l’emballage Votre moniteur est livré avec les composants illustrés dans le tableau ci-dessous. Si un composant venait à manquer, contactez Dell. Pour plus d’informations, consultez Contacter Dell. REMARQUE : Certains composants peuvent être en option et ne pas être livrés avec votre moniteur.
- Page 7 à la réglementation Caractéristiques du produit Le moniteur Dell G2723HN dispose d’un écran à matrice active, Thin-Film Transistor (TFT), Liquid Crystal Display (LCD ou à cristaux liquides), et d’une rétroéclairage à LED. Les caractéristiques du moniteur incluent : •...
- Page 8 • Une fente de verrouillage de sécurité. • Verrouillage du socle • ≤ 0,3 W en mode veille. • Certifié compatible NVIDIA® G-SYNC® et grâce à la technologie AMD FreeSync™ Premium, permet de minimiser les distorsions graphiques comme les déchirures d’écran et les saccades pour un jeu plus fluide et plus doux. •...
- Page 9 Identification des pièces et des commandes Vue de face Étiquette Description Utilisation Voyant LED d’alimentation Pour allumer ou éteindre le moniteur. Une couleur blanche fixe indique que le moniteur est allumé et fonctionne normalement. Une couleur blanche clignotante indique que le moniteur est en mode veille.
- Page 10 Étiquette de code à barres, Reportez-vous à cette étiquette si vous de numéro de série et de devez contacter Dell afin d’obtenir une numéro de service assistance technique. Le numéro de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance de Dell d'identifier les composants matériels de votre ordinateur...
- Page 11 Vue de dessous 3 4 5 6 Étiquette Description Utilisation Connecteur Raccordez le câble d'alimentation (fourni avec d'alimentation votre moniteur). Fente de verrouillage Sécurise le moniteur avec un antivol de sécurité de sécurité. (vendu séparément). Port HDMI (HDMI 1) Raccordez votre ordinateur avec le câble HDMI (fourni avec votre moniteur).
- Page 12 Spécifications du moniteur Modèle G2723HN Type d'écran LCD TFT à matrice active Type de dalle Technologie à commutation dans le plan Proportions 16:9 Dimensions d'image visible Diagonale 684,70 mm (27 po.) Zone active Horizontale 596,74 mm (23,49 po.) Verticale 335,66 mm (13,22 po.)
- Page 13 7,43 mm 20,47 mm Ajustabilité Socle à hauteur ajustable Inclinaison -5° à 21° Gestion des câbles Compatibilité Dell Display Easy Arrange Manager (DDM) et autres fonctionnalités clés Sécurité Fente pour verrou de sécurité (câble antivol vendu séparément) * À la résolution native uniquement, sous le préréglage Mode personnalisé.
- Page 14 Modes d'affichage présélectionnés Mode d’affichage Fréquence Fréquence Horloge Polarité de horizontale verticale Pixel synchro (kHz) (Hz) (MHz) (horizontale / verticale) VGA 720 x 400 31.47 70.09 28.32 VGA 640 x 480 31.47 59.94 25.18 VESA 640 x 480 37.50 75.00 31.50 VESA 800 x 600 37.88...
- Page 15 Spécifications électriques Signaux d’entrée vidéo • Signal vidéo numérique pour chaque ligne différentielle Par ligne différentielle à 100 ohms d'impédance • Prise en charge de l'entrée de signal DisplayPort/ HDMI Tension / fréquence / courant 100-240 Vca / 50 ou 60 Hz ± 3 Hz / 1,5 A d'entrée (maximum) Courant d'appel...
- Page 16 • Câble DP 1,8 m du type de matériau, du connecteur et du processus utilisé pour fabriquer ces câbles, Dell ne garantit pas les performances vidéo des câbles autres que ceux fournis avec votre moniteur Dell.
- Page 17 Poids sans l’ensemble du socle 5,92 kg (13,05 lb) et sans les câbles Poids sans l’ensemble du 4,66 kg (10,27 lb) socle (pour montage mural ou montage VESA - pas de câbles) Poids de l’ensemble du socle 0,94 kg (2,07 lb) Caractéristiques environnementales Normes de conformité...
- Page 18 Affectation des broches DisplayPort Connecteur Numéro Côté 20 broches du câble Numéro Côté 20 broches du câble de broche de signal connecté de broche de signal connecté ML3(n) MASSE MASSE ML0(p) ML3(p) CONFIG1 ML2(n) CONFIG2 MASSE CAN AUX (p) ML2(p) MASSE ML1(n) CAN AUX (n)
- Page 19 Port HDMI Numéro Côté 19 broches du câble Numéro Côté 19 broches du câble de broche de signal connecté de broche de signal connecté TMDS DONNÉES 2+ TMDS BLINDAGE HORLOGE TMDS BLINDAGE TMDS HORLOGE- DONNÉES 2 TMDS DONNÉES 2- TMDS DONNÉES 1+ Réservé...
- Page 20 état immuable. Ils sont difficiles à voir et n'affectent ni la qualité d'affichage ni l'utilisabilité. Pour plus d’informations sur la Politique de qualité et de pixels des moniteurs Dell, visitez le site www.dell.com/pixelguidelines. À propos de votre moniteur...
- Page 21 Ergonomie ATTENTION : Une utilisation incorrecte ou prolongée du clavier peut entraîner des blessures. ATTENTION : La visualisation de l'écran du moniteur pendant des périodes prolongées peut entraîner une fatigue oculaire. Pour plus de confort et d'efficacité, respectez les consignes suivantes lors de la configuration et de l'utilisation de votre poste de travail informatique : •...
- Page 22 • Évitez que la zone sous votre bureau soit obstruée ou que des câbles ou cordons d'alimentation entravent le confort de votre assise ou présentent un risque de chute potentielle. monitor screen at or below eye level monitor and keyboard positioned directly in front of the user...
- Page 23 Manipuler et déplacer votre écran Pour vous assurer de manipuler le moniteur en sécurité lorsque vous le soulevez ou le déplacez, suivez les instructions ci-dessous : • Avant de déplacer ou de soulever le moniteur, éteignez votre ordinateur et le moniteur.
- Page 24 • Lorsque vous soulevez ou déplacez le moniteur, ne le retournez pas en le tenant par le socle ou la colonne. Cela peut endommager accidentellement le moniteur ou provoquer des blessures personnelles. Consignes de maintenance Nettoyage de votre moniteur AVERTISSEMENT : Avant de nettoyer le moniteur, débranchez le câble d'alimentation du moniteur de la prise de courant.
- Page 25 Configuration de votre moniteur Raccordement du socle REMARQUE : L’ensemble socle n’est pas préinstallé lorsque le moniteur est expédié de l’usine. REMARQUE : Les instructions suivantes s'appliquent uniquement au socle fourni avec votre moniteur. Si vous raccordez un socle que vous avez acheté...
- Page 26 4. Alignez les languettes du support de la colonne avec les rainures à l’arrière du moniteur. 5. Insérez le support de la colonne dans la rainure du moniteur jusqu’à ce qu’il s’enclenche en place. REMARQUE : Avant de relier le socle à l’écran, assurez-vous que la languette avant est ouverte pour laisser de la place pour l’assemblage.
- Page 27 7. Tenez la colonne et soulevez délicatement le moniteur, puis placez-le sur une surface plane. REMARQUE : Tenez fermement la colonne lorsque vous soulevez le moniteur afin d’éviter tout dommage accidentel. 8. Soulevez le capot de protection du moniteur. Configuration de votre moniteur...
- Page 28 Utilisation de l’inclinaison Les instructions suivantes s'appliquent uniquement au socle fourni avec votre moniteur. Si vous raccordez un socle que vous avez acheté auprès d'une autre source, suivez les instructions d'installation fournies avec le socle. Inclinaison Avec le socle fixé au moniteur, vous pouvez incliner le moniteur pour obtenir l'angle de vision le plus confortable.
- Page 29 REMARQUE : Les moniteurs Dell sont conçus pour fonctionner de manière optimale avec les câbles fournis par Dell dans l’emballage. Dell ne garantit ni la qualité ni les performances vidéo si des câbles autres que Dell sont utilisés. REMARQUE : Faites passer les câbles par la fente de gestion des câbles avant de les brancher.
- Page 30 Connexion du câble DP Gestion de vos câbles Après avoir connecté tous les câbles nécessaires à votre moniteur et à votre ordinateur, (consultez Connexion de votre moniteur pour le branchement) organisez tous les câbles comme indiqué ci-dessus. Configuration de votre moniteur...
- Page 31 Sécurisation de votre moniteur à l'aide d'un antivol Kensington (en option) La fente de verrouillage de sécurité est située au bas du moniteur. (Reportez-vous à Fente de verrouillage de sécurité) Pour plus d'informations sur l'utilisation d’un antivol Kensington (vendu séparément), consultez la documentation fournie avec l’antivol.
- Page 32 Démonter le socle du moniteur ATTENTION : Pour éviter les rayures sur l'écran LCD lors du démontage du socle, assurez-vous que le moniteur est placé sur une surface douce et propre. REMARQUE : Les instructions suivantes s'appliquent uniquement au socle fourni avec votre moniteur. Si vous raccordez un socle que vous avez acheté...
- Page 33 VESA Montage mural (en option) REMARQUE : Utilisez des vis M4 x 10 mm pour relier le moniteur au kit de montage mural. Consultez les instructions fournies avec le kit de montage mural compatible VESA. 1. Placez le moniteur sur un linge ou un coussin doux, sur une table stable et plane. 2.
- Page 34 Utilisation du moniteur Allumer le moniteur Appuyez sur le bouton pour mettre le moniteur sous tension. Utilisation de la commande joystick Utilisez la commande joystick à l'arrière du moniteur pour effectuer les réglages de l’OSD. 1. Appuyez sur le bouton du joystick pour lancer le menu principal de l’OSD. 2.
- Page 35 • Pour la navigation directionnelle à 2 sens (droite et gauche). • Déplacez vers la droite ouvrir le sous-menu. • Déplacez vers la gauche pour quitter le sous-menu. • Augmente (droite) ou diminue (gauche) les paramètres de l'élément de menu sélectionné. •...
- Page 36 Lorsque vous appuyez sur l’un de ces boutons (hormis le bouton du joystick), la barre d’état de l’OSD apparaît pour afficher les paramètres actuels de certaines fonctions de l’OSD. Dell 27 Gaming Monitor Modes de préréglage Smart HDR Temps de réponse Stabilisateur foncé...
- Page 37 Accéder au système de menus Icône Menu et sous- Description menus Game (Jeu) Utilisez ce menu pour personnaliser votre expérience visuelle de jeu. Dell 27 Gaming Monitor Modes de préréglage Standard Luminosité/Contraste Mode amélioration jeu Eteint Source entrée AMD FreeSync Premium Pro A chage Temps de réponse...
- Page 38 Icône Menu et sous- Description menus • Game 1/Game 2/Game 3 (Jeu 1 / Jeu 2 / Jeu 3 ) : Vous permet de personnaliser les paramètres tels que Color (Couleur), Response Time (Temps de réponse) ou Dark Stabilizer (Stabilisateur foncé) pour vos besoins gaming.
- Page 39 Icône Menu et sous- Description menus Game Enhance Cette fonctionnalité propose trois fonctions disponibles pour améliorer votre expérience de jeu. Mode (Mode Jeu amélioré) Dell 27 Gaming Monitor Modes de préréglage Luminosité/Contraste Mode amélioration jeu Arrêt Source entrée AMD FreeSync Premium Pro Minuterie A chage Temps de réponse...
- Page 40 Améliore la visibilité dans les jeux aux graphismes sombres. (Stabilisateur Plus la valeur est élevée (de 0 à 3), plus l’image affichée foncé) est visible dans un environnement sombre. Dell 27 Gaming Monitor Modes de préréglage Luminosité/Contraste Mode amélioration jeu Source entrée...
- Page 41 Réinitialise tous les réglages du menu Game (Jeu) aux (Réinitialiser le valeurs d’usine par défaut. jeu) Brightness/ Règle la luminosité et le contraste de l’écran. Contrast Dell 27 Gaming Monitor (Luminosité / Contraste) Luminosité/Contraste Source entrée A chage Audio Menu...
- Page 42 Icône Menu et sous- Description menus Input Source Commute entre les différents signaux vidéo qui peuvent (Source être connectés à votre moniteur. d'entrée) Dell 27 Gaming Monitor Luminosité/Contraste HDMI 1 Source entrée HDMI 2 A chage Sélection auto Audio Réinit. source entrée...
- Page 43 Icône Menu et sous- Description menus Display Utilisez le menu Affichage pour ajuster l’image. (Affichage) Dell 27 Gaming Monitor Proportions Large 16:9 Luminosité/Contraste Format entrée couleurs Source entrée Finesse A chage Réinit. a chage Audio Menu Personnaliser Divers G2723HN Aspect Ratio Réglez le rapport largeur/hauteur d’une image sur 16:9,...
- Page 44 Icône Menu et sous- Description menus Audio Dell 27 Gaming Monitor Volume Luminosité/Contraste Réinit. audio Source entrée A chage Audio Menu Personnaliser Divers G2723HN Volume Vous permet de régler le niveau de volume de la sortie casque. Utilisez le joystick pour ajuster le niveau du volume de 0 à...
- Page 45 Icône Menu et sous- Description menus Menu Sélectionnez cette option pour ajuster les paramètres de l'OSD, tels que les langues de l'OSD, la durée pendant laquelle le menu reste à l'écran, etc. Dell 27 Gaming Monitor Langue English Luminosité/Contraste Transparence Source entrée Minuterie A chage Réinit.
- Page 46 Icône Menu et sous- Description menus Personalize Dell 27 Gaming Monitor (Personnaliser) Touche raccourci 1 Modes de préréglage Luminosité/Contraste Touche raccourci 2 Stabilisateur foncé Source entrée Touche raccourci 3 Luminosité/Contraste A chage LED bouton d'alimentation Activé quand actif Audio Perso réinitialis...
- Page 47 Icône Menu et sous- Description menus Others (Autres) Sélectionnez cette option pour ajuster les paramètres OSD tels que le DDC/CI, LCD conditioning (Conditionnement LCD) et ainsi de suite. Dell 27 Gaming Monitor Infos D’a chage Luminosité/Contraste DDC/CI Source entrée Condtionnement LCD Eteint...
- Page 48 (Firmware) Service Tag Affiche le numéro de service. Le numéro de service est (Numéro de un identifiant alphanumérique unique qui permet à Dell service) d'identifier les spécifications du produit et d'accéder aux informations de garantie. REMARQUE : Le numéro de service est également imprimé...
- Page 49 Lorsque le moniteur ne prend pas en charge un mode de résolution particulier, vous pouvez voir le message suivant : Dell 27 Gaming Monitor La synchronisation d'entrée actuelle n'est pas prise en charge par l'a chage du moniteur. Veuillez changer votre synchronisation d'entrée en...
- Page 50 Lorsque vous augmentez le niveau de Brightness (Luminosité) au-dessus du paramètre d’usine par défaut pour la première fois, le message suivant apparaît: Dell 27 Gaming Monitor Adjusting to this value will increase power consumption above the default level. Do you want to continue?
- Page 51 Si une entrée DisplayPort, HDMI 1 ou HDMI 2 est sélectionnée et que le câble correspondant n'est pas connecté, une boîte de dialogue flottante, comme illustrée ci- dessous, apparaît. Dell 27 Gaming Monitor Pas de Câble DP L'a chage passe alors en mode économie d'énergie dans les 4 minutes.
- Page 52 Lorsque Factory Reset (Réinitialisation d’usine) est sélectionné, le message suivant apparaît: Dell 27 Gaming Monitor Êtes-vous sûr de vouloir réinitialiser aux paramètres par défaut ? G2723HN Consultez Dépannage pour plus d’informations. Verrouillage des boutons de commande de la face arrière Vous pouvez verrouiller les boutons de commande de la face arrière afin d’empêcher...
- Page 53 1. Cliquez droit sur le bureau et cliquez sur Display Settings (Paramètres d’affichage). 2. Dans la fenêtre Settings (Paramètres), sélectionnez Display (Affichage). 3. Si plusieurs moniteurs sont connectés, veuillez sélectionner G2723HN. 4. Cliquez sur la liste déroulante Display resolution (Résolution d’affichage) et sélectionnez 1920 x 1080.
- Page 54 De plus, selon l'entrée sélectionnée, l'une des boîtes de dialogue ci-dessous défile en continu sur l'écran. Dell 27 Gaming Monitor Pas de Câble DP L'a chage passe alors en mode économie d'énergie dans les 4 minutes.
- Page 55 Dell 27 Gaming Monitor Pas de Câble HDMI 2 L'a chage passe alors en mode économie d'énergie dans les 4 minutes. www.dell.com/support/G2723HN G2723HN 4. Cette boîte apparaît également pendant le fonctionnement normal du système si le câble vidéo est déconnecté ou endommagé.
- Page 56 Diagnostics intégrés Votre moniteur dispose d'un outil de diagnostic intégré qui vous aide à déterminer si l'anomalie de l'écran que vous rencontrez est un problème inhérent à votre moniteur ou à votre ordinateur et à votre carte graphique. Pour exécuter les diagnostics intégrés : 1.
- Page 57 LCD. • Pour plus d'informations sur la politique relative aux pixels défectueux et à la qualité des moniteurs DELL, consultez le site d’assistance Dell à l'adresse : https://www.dell.com/pixelguidelines. Pixels figés L’écran LCD •...
- Page 58 Solutions possibles courants vivez Problèmes Signes visibles • N’effectuez aucune étape de dépannage. relatifs à la de fumée ou • Contactez immédiatement Dell. sécurité d'étincelles Problèmes Le moniteur • Assurez-vous que le câble vidéo reliant le intermittents dysfonctionne moniteur et l'ordinateur est correctement et et fonctionne fermement connecté.
- Page 59 Problèmes spécifiques au produit Problème Ce que vous Solutions possibles vivez L’image à l'écran L'image est • Contrôlez le réglage Proportions dans l’OSD du est trop petite centrée sur menu Affichage. l'écran, mais • Réinitialisez le moniteur aux paramètres d'usine ne remplit pas par défaut.
- Page 60 Dell. Dell propose plusieurs options de service et d'assistance en ligne et par téléphone. La disponibilité varie selon le pays et le produit, et certains services peuvent ne pas être disponibles dans votre région.
