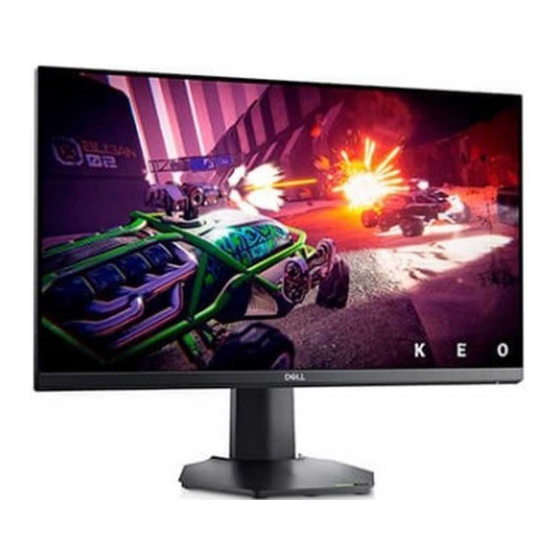

- Page 1 Moniteur Dell G2422HS Guide d’utilisation Modèle : G2422HS Modèle réglementaire : G2422HSb...
- Page 2 Copyright © 2022 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce de leurs propriétaires respectifs.
- Page 3 Table des matières Consignes de sécurité......6 À propos de votre moniteur....7 Contenu de l’emballage .
- Page 4 Installer le Moniteur......27 Installer le pied ....... . 27 Connecter votre moniteur .
- Page 5 Contacter Dell ....... . . 61 Base de données de l’UE sur les produits pour l’étiquetage énergétique et fiche d’information sur les...
- Page 6 Consignes de sécurité MISE EN GARDE : L’utilisation de commandes, réglages ou procédures autres que spécifiés dans cette documentation peut causer l’exposition à un choc, à des risques électriques, et/ou à des risques mécaniques. • Placez le moniteur sur une surface solide et manipulez-le avec soin. L’écran est fragile et peut être endommagé...
- Page 7 À propos de votre moniteur Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués dans le tableau ci-dessous. En cas d’absence d’un composant, contactez Dell. Pour plus d’information, voir Contacter Dell. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur.
- Page 8 à la réglementation Caractéristiques du produit Le moniteur Dell G2422HS a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les suivantes : •...
- Page 9 • Capacité Plug-and-play si votre système la prend en charge. • Réglages de l’affichage de l’écran (OSD) pour une facilité de configuration et l’optimisation de l’écran. • Des fonctions de jeu améliorées telles que Minuterie, Fréq. images et Stabilisateur foncé en plus des modes de jeu améliorés tels que FPS, MOBA/RTS, SPORTS ou RPG, et 3 modes de jeu supplémentaires pour personnaliser vos préférences.
- Page 10 Identification des pièces et contrôles Vue de face Libellé Description Utilisez Bouton d’alimentation Pour allumer ou éteindre le moniteur. (avec voyant à diode) Une lumière blanche continue indique que le moniteur est allumé et fonctionne normalement. Une lumière blanche clignotante indique que le moniteur est en mode veille.
- Page 11 Utilisation du moniteur. Code-barres, numéro de série et Référez-vous à cette étiquette si étiquette de service vous devez contacter Dell pour un support technique. L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre moniteur et d’accéder aux...
- Page 12 Vue de dessous Vue de dessous sans le pied du moniteur Libellé Description Utilisez Connecteur Connectez le câble d’alimentation (livré avec d’alimentation votre moniteur). Orifice de verrouillage Sécurisez le moniteur avec un cadenas de de sécurité sécurité (cadenas de sécurité non inclus). Fonction de Verrouillez le pied au moniteur en utilisant une verrouillage du pied...
- Page 13 Spécifications du moniteur Modèle G2422HS Type d’écran Matrice active - LCD TFT Technologie du panneau Proportions 16:9 Image visible Diagonale 604,70 mm (23,80 po) Largeur (zone active) 527,04 mm (20,75 po) Hauteur (zone active) 296,46 mm (11,67 po) Zone totale...
- Page 14 19,80 mm Variabilité Pied ajustable en 0 à 100 mm hauteur Inclinaison -5° à 21° Compatibilité de Dell Organisation facile et autre fonctions principales Display Manager Sécurité Orifice de verrouillage de sécurité (câble de sécurité vendu séparément) Spécifications de la résolution Modèle...
- Page 15 Modes d’affichage préréglés Mode d’affichage Fréquence Fréquence Horloge Polarité de horizontale verticale pixel synchronisation (kHz) (Hz) (MHz) (horizontale/ verticale) 720 x 400 31,47 70,08 28,32 VESA, 640 x 480 31,50 60,00 25,20 VESA, 640 x 480 37,50 75,00 31,50 VESA, 800 x 600 37,90 60,30 40,00...
- Page 16 Spécifications électriques Modèle G2422HS Signaux d’entrée vidéo HDMI 2.0/DisplayPort 1.2, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 Ω par paire différentielle Tension d'entrée CA/ 100 VCA à 240 VCA / 50 Hz ou 60 Hz ± 3 Hz / 1 A fréquence/courant...
- Page 17 Dell ne garantit pas les performances vidéo des câbles qui ne sont pas livrés avec votre moniteur Dell. Dimensions (avec pied) Hauteur (étendu)
- Page 18 Caractéristiques environnementales Modèle G2422HS Standards de conformité • Conformité RoHS • Moniteur à BFR/PVC réduit (les circuits imprimés sont fabriqués à partir de laminés sans BFR/PVC) • Verre sans arsenic, et sans mercure pour le panneau seulement Température En fonctionnement 0°C à...
- Page 19 Assignations des broches Connecteur DisplayPort Numéro Côté 20 broches du câble de broche de signal connecté ML3 (n) ML3 (p) ML2 (n) ML2 (p) ML1 (n) ML1 (p) ML0 (n) ML0 (p) AUX (p) AUX (n) Détection connexion à chaud PWR Retour +3,3 V DP_PWR À...
- Page 20 Connecteur HDMI Numéro Côté 19 broches du câble de broche de signal connecté TMDS DONNÉES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS DONNÉES 1 BLINDAGE TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS DONNÉES 0 BLINDAGE TMDS DONNÉES 0- TMDS HORLOGE+ TMDS HORLOGE BLINDAGE...
- Page 21 état fixe, ce qui est difficilement visible et n’affecte pas la qualité de l’affichage ni son utilisabilité. Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir www.dell.com/ pixelguidelines.
- Page 22 4. Détourner le regard de votre moniteur et regarder un objet lointain à 20 pieds de distance pendant au moins 20 secondes pendant les pauses. 5. Effectuer des étirements pour soulager la tension dans le cou, les bras, le dos et les épaules pendant les pauses. •...
- Page 23 écran du moniteur au niveau ou en dessous des yeux moniteur et clavier positionnés directement devant l’utilisateur poignets détendus et à plat pieds à plat sur le sol Manipuler et déplacer votre écran Pour assurer que le moniteur est manipulé en toute sécurité lors de son levage ou de son déplacement, suivez les instructions ci-dessous : •...
- Page 24 • Lorsque vous soulevez ou déplacez le moniteur, assurez-vous que l’écran est à votre opposé et n’appuyez pas sur la zone d’affichage pour éviter les rayures ou les dommages. • Lors du transport du moniteur, évitez tout choc ou vibration soudain. •...
- Page 25 Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : • Pour nettoyer l’écran du moniteur Dell, humidifiez légèrement un chiffon doux et propre avec de l’eau. Si possible, utilisez un tissu de nettoyage spécial pour les écrans ou une solution adaptée à...
- Page 26 (DIC). Le DIC n’est pas couvert par la garantie standard de Dell. • Si vous remarquez la présence de poudres blanches lors du déballage de votre moniteur, éliminez-les à...
- Page 27 Installer le Moniteur Installer le pied REMARQUE : Le pied n’est pas installé en usine. REMARQUE : Les étapes suivantes sont spécifique à l’installation du pied livré avec votre moniteur. Si vous fixez un pied que vous avez acheté d’une autre source, suivez les instructions d’installation fournies avec le pied.
- Page 28 5. Ouvrez le couvercle de protection du moniteur pour accéder à la fente VESA du moniteur. REMARQUE : Avant de fixer l’ensemble du pied à l’écran, assurez-vous que le rabat de la plaque avant est ouvert pour laisser de la place pour le montage.
- Page 29 7. Tenez la colonne du pied avec les deux mains fermement et soulevez le moniteur. Placez ensuite le moniteur en position verticale sur une surface plane. REMARQUE : Tenez fermement la colonne du pied lorsque vous soulevez le moniteur pour éviter tout dommage accidentel. 8.
- Page 30 REMARQUE : Les moniteurs Dell sont conçus pour fonctionner de manière optimale avec les câbles fournis par Dell à l’intérieur de la boîte. Dell ne garantit pas la qualité vidéo ni les performances si des câbles autres que ceux fournis par Dell sont utilisés.
- Page 31 Connexion des câbles HDMI et d’alimentation Organiser vos câbles Quand vous connectez les câbles nécessaires (voir Connecter votre moniteur pour plus d'informations), acheminez les câbles à travers l’orifice de rangement des câbles. Mise sous tension de votre moniteur Appuyez le bouton d’alimentation pour allumer le moniteur. Installer le Moniteur │...
- Page 32 Sécuriser votre moniteur avec un verrou Kensington (en option) Le verrou de sécurité se trouve au-dessous du moniteur (voir Orifice de verrouillage de sécurité). Sécurisez votre moniteur à une table avec le verrou de sécurité Kensington. Pour plus d’informations sur l’utilisation du verrou Kensington (vendu séparément), consultez la documentation fournie avec le verrou.
- Page 33 Enlever le pied du moniteur REMARQUE : Pour éviter les rayures sur l’écran LCD en enlevant le pied, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : Les étapes suivantes sont spécifique au retrait du pied livré avec votre moniteur. Si vous retirez un pied que vous avez acheté d’une autre source, suivez les instructions d’installation fournies avec le pied.
- Page 34 Montage mural VESA (en option) (Dimensions de vis : M4 x 10 mm). Consultez les instructions accompagnant le kit de montage mural compatible VESA. 1. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à...
- Page 35 Utilisation du moniteur Allumer le moniteur Appuyez le bouton d’alimentation pour allumer le moniteur. Utiliser la manette de contrôle Utilisez la manette de contrôle à l’arrière du moniteur pour effectuer les ajustements au menu OSD. 1. Appuyez sur le bouton de la manette pour lancer le menu principal OSD. 2.
- Page 36 • Pour la navigation bidirectionnelle (droite et gauche). • Déplacez-vous à droite pour accéder au sous-menu. • Déplacez-vous à gauche pour quitter le sous-menu. • Augmente (à droite) ou diminue (à gauche) les paramètres de l’élément de menu sélectionné. • Pour la navigation bidirectionnelle (haut et bas). •...
- Page 37 Pour lancer le menu Stabilisateur foncé. Touche de raccourci/ Stabilisateur foncé Pour accéder directement au curseur d’ajustement de Luminosité/Contraste. Touche de raccourci/ Luminosité/Contraste Lorsque vous appuyez sur l’un de ces boutons (à l’exclusion du bouton de la manette), la barre d’état de l’OSD apparaît pour vous informer des paramètres actuels de certaines fonctions OSD.
- Page 38 Modes de Permet de choisir parmi différents modes de couleurs préréglage préréglés. • Standard : Charge les réglages par défaut du moniteur. Utilisant un panneau à faible lumière bleue, ce moniteur est certifié par TÜV pour réduire la production de lumière bleue et créer des images plus relaxantes et moins stimulantes.
- Page 39 Modes de • Couleur Perso : Permet de paramétrer préréglage manuellement les couleurs. Déplacez la manette pour régler les valeurs des couleurs Gain, Décalage, Hue et Saturation et créer votre mode de préréglage des couleurs personnalisé. Mode La fonctionnalité offre trois fonctions disponibles amélioration jeu pour améliorer votre expérience de jeu.
- Page 40 Stabilisateur Améliore la visibilité dans les scénarios de jeux foncé sombres. Plus la valeur est élevée (0 à 3), plus l’image de l’affichage est visible dans un environnement sombre. Cette fonction permet de changer la teinte des images vidéo sur vert ou violet. Elle sert à obtenir le ton couleur chair souhaité.
- Page 41 Réinitialiser le Rétablit tous les paramètres sous le menu Jeux aux valeurs d’usine. Luminosité/ Ajuste la luminosité et le contraste de l’affichage. Contraste Luminosité La Luminosité permet de régler la luminance du rétroéclairage. Déplacez la manette vers le haut pour augmenter le niveau de luminosité...
- Page 42 Source entrée Sélectionne entre les différents signaux vidéo qui peuvent être connectés à votre moniteur. Sélectionnez l’entrée DP en cas d’utilisation du connecteur DisplayPort (DP). Appuyez le bouton de la manette pour confirmer la sélection. HDMI 1 Sélectionner HDMI 1 ou HDMI 2 en cas d’utilisation du connecteur HDMI.
- Page 43 Affichage Le menu Affichage permet de régler les images. Proportions Ajuste le format e 16:9, 4:3 ou 5:4. Format entrée Permet de changer le mode d’entrée vidéo : couleurs • RGB : Sélectionnez cette option si votre moniteur est connecté à un ordinateur ou un lecteur multimédia qui prend en charge le RGB.
- Page 44 Audio Volume Ajuste le volume de la sortie du casque. Utilisez la manette pour régler le volume de 0 à 100. Réinit. audio Rétablit tous les paramètres sous le menu Audio aux valeurs d’usine. Menu Sélectionnez cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché...
- Page 45 Minuterie Définit la durée pendant laquelle l’OSD restera activé après avoir déplacé la manette ou appuyé sur un bouton. Déplacez la manette pour déplacer le curseur par incrément de 1 secondes, de 5 à 60 secondes. Réinit. menu Rétablit tous les paramètres sous le menu Menu aux valeurs d’usine.
- Page 46 Divers Sélectionnez cette option pour régler les paramètres de l’OSD, comme DDC/CI, Conditionnement LCD, etc. Infos Affiche les paramètres actuels du moniteur. D’affichage DDC/CI La fonction DDC/CI (Canal de données d’affichage/ Interface de commande) permet de contrôler les paramètres réglables (luminosité, équilibre des couleurs, etc.) via le logiciel d’un ordinateur.
- Page 47 à jour les pilotes sur le site Web de Dell, etc. Réinit. autres Rétablit tous les paramètres sous le menu Divers aux valeurs d’usine.
- Page 48 Messages d’avertissement OSD Le message d’avertissement suivant apparaîtra à l’écran indiquant que le moniteur ne prend pas en charge un mode de résolution en particulier : Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur.
- Page 49 Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée : Lorsque le moniteur entre en mode veille, le message suivant s’affiche : Activez l’ordinateur et réveillez le moniteur pour obtenir l’accès à l’OSD. REMARQUE : Le message peut différer légèrement en fonction du signal d’entrée connecté.
- Page 50 Si l’entrée HDMI ou DP est sélectionnée et si le câble correspondant n’est pas connecté, une boîte de dialogue flottante comme illustrée ci-dessous apparaît : REMARQUE : Le message peut différer légèrement en fonction du signal d’entrée sélectionné. Quand Réinitialisation est sélectionné, le message suivant apparaît : Voir Dépannage pour plus d’informations.
- Page 51 Verrouillage des boutons de commande Vous pouvez verrouiller les boutons de commande du panneau arrière pour empêcher l’accès au menu OSD et/ou au bouton d’alimentation. Pour verrouiller le(s) bouton(s) : 1. Appuyez et maintenez le bouton 5 pendant quatre secondes, un menu apparaît à...
- Page 52 • Allez sur https://www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. Si vous utilisez un ordinateur d’une marque autre que Dell (portable ou de bureau) : • Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
- Page 53 À l’aide de l’inclinaison et du déploiement vertical REMARQUE : Les instructions suivantes sont applicables uniquement pour fixer le pied qui a été livré avec votre moniteur. Si vous fixez un pied que vous avez acheté d’une autre source, suivez les instructions d’installation fournies avec le pied.
- Page 54 Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : 1.
- Page 55 Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à votre moniteur, ou à votre ordinateur et carte vidéo. Exécutez le diagnostic intégré : 1.
- Page 56 Problèmes généraux Le tableau suivant contient les informations générales relatives aux problèmes courants du moniteur que vous pouvez rencontrer, et les solutions possibles : Symptômes Description du Solutions possibles courants problème Pas de vidéo/ Pas d’image • Assurez-vous que le câble vidéo Diode reliant l’ordinateur et le moniteur est d’alimentation...
- Page 57 • Certains pixels éteints d’une manière permanente sont un défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir www.dell.com/pixelguidelines. Pixels fixes L’écran LCD •...
- Page 58 • Redémarrez l'ordinateur en mode sans échec. Problèmes liés à la Signes visibles de • N’effectuez aucun dépannage. sécurité fumée ou • Contactez Dell immédiatement. d’étincelles Problèmes Mauvais • Assurez-vous que le câble vidéo intermittents fonctionnement reliant l’ordinateur au moniteur est marche et arrêt du...
- Page 59 Couleur Couleur d’image • Effectuez la vérification à l’aide de la manquante manquante fonction de test automatique de l’écran. • Assurez-vous que le câble vidéo reliant l’ordinateur au moniteur est correctement branché et fixé. • Vérifiez qu’il n’y a pas de broches tordues ou cassées à...
- Page 60 Problèmes spécifiques au produit Symptômes Description du Solutions possibles courants problème L’image à l’écran L’image est centrée • Vérifiez le réglage de Proportions est trop petite à l’écran mais dans l’OSD du menu Affichage. n’occupe pas toute • Effectuez la réinitialisation du moniteur la zone d’affichage aux paramètres d’usine.
- Page 61 Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
