Eaton 3S 700 Guide Utilisateur
Masquer les pouces
Voir aussi pour 3S 700:
- Manuel d'installation et d'utilisation (43 pages) ,
- Installation et manuel d'utilisation (43 pages) ,
- Manuel d'installation et d'utilisation (42 pages)
Manuels Connexes pour Eaton 3S 700
Sommaire des Matières pour Eaton 3S 700

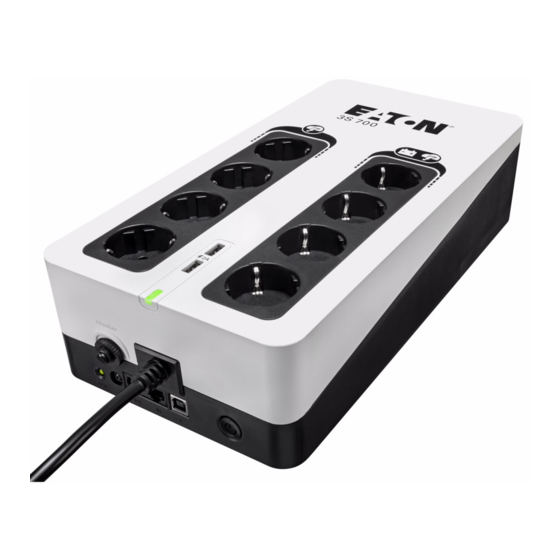

- Page 1 Manuel de l’utilisateur - Produit 1: Onduleur Parafoudre Eaton 3S 700 FR - Off-line UPS - Alimentation Sans Interruption - Puissance 700VA (8 prises FR, Silencieux, 2 ports de charge USB Type-A) - Interface USB - Noir&Blanc;...
- Page 2 Eaton 3S Guide utilisateur avancé Copyright © 2019 EATON Tous droits réservés. 614-09405-00_FR 3S EMEA...
- Page 3 Pictogrammes spécifiques Les pictogrammes suivants sont des exemples des symboles utilisés sur l’ASI ou ses accessoires pour attirer votre attention sur des inormations importantes : TENSION DANGEREUSE - Respectez l’avertissement associé au pictogramme de risque de choc électrique. Instructions importantes qui doivent toujours être suivies. Information, conseil, aide.
- Page 4 Sommaire 1. Introduction..................4 2. Présentation ..................5 3. Installation ..................6 Contenu de l’emballage ....................6 Emplacements recommandés..................6 4. Branchement..................7 Câble / prise d’alimentation électrique................7 Prises de courant protégées / Prises de courant protégées et secourues par batteries ..7 Protection des lignes téléphoniques / xDSL contre les surtensions (en option)....7 Port de communication USB (en option)................8 Port de charge USB (en option) ..................8...
- Page 5 Merci d’avoir choisi un produit Eaton pour protéger votre équipement. La gamme Eaton 3S a été conçue avec le plus grand soin. Nous vous conseillons de prendre le temps de lire ce guide utilisateur avancé et la documentation fournie pour tirer le meilleur parti des nombreuses fonctionnalités de votre ASI (Alimentation Sans Interruption).
- Page 6 2. Présentation Prises de courant protégées Prises de courant protégées et secourues par batteries LED d'état de l'ASI Disjoncteur de protection Câble / prise d’alimentation électrique LED de protection contre les surtensions Protection des lignes téléphoniques / xDSL contre les surtensions (en option) Port de communication USB (en option) Bouton Marche / Arrêt Port de charge USB (en option)
- Page 7 Quick Start Emplacements recommandés L'ASI Eaton 3S peut être installé sur un mur, horizontalement ou verticalement. La distance entre les vis est de 230 mm pour les modèles 3S450 / 3S550 et de 240 mm pour les modèles 3S700 / 3S850.
- Page 8 Protection des lignes téléphoniques / xDSL contre les surtensions (en option) Protégez votre ligne téléphonique / xDSL à l’aide d'un câble RJ11 (non fourni) allant de la prise téléphone au port d’entrée "In" de l’ASI Eaton 3S, puis branchez votre appareil au port de sortie "Out" de l’ASI Eaton 3S.
- Page 10 50 % pour tous les 10 degrés au-dessus de 25 °C. Si l'ASI doit être transporté, assurez-vous qu'il est hors tension. Remplacement de la batterie Pour remplacer la batterie, suivez les instructions Eaton disponibles sur www.eaton.eu/BatteryServices. Les précautions suivantes doivent être respectées pour un onctionnement sur batterie : •...
- Page 11 5. Fonctionnement Changement de batterie : Attention : veillez à ne pas inverser la polarité + (rouge) et - (noir) lorsque vous raccordez les batteries au risque d’endommager l’appareil. Page 10 614-09405-00 - 3S EMEA_FR...
- Page 12 6. Aide au dépannage La gamme Eaton 3S est conçue pour un onctionnement durable et automatique, et vous alerte en cas de potentiels problèmes de fonctionnement. Le tableau suivant décrit des situations typiques : Problème Cause possible Action Vous n’avez pas appuyé sur le bouton Les prises de secours Appuyez sur le bouton Marche / Arrêt...
- Page 13 7. Service et support Si vous avez des questions ou des problèmes avec l’ASI, appelez Eaton ou votre représentant local, selon votre pays /région. Merci de préparer les inormations suivantes lorsque vous demandez le service : • numéro de modèle, •...
- Page 14 335 x 170 x 86 mm * Remarque : L’Eaton 3S est un ASI CEI 62040-2 classe C2. Dans un environnement résidentiel, ce produit peut causer des perturbations radioélectriques, auquel cas l’utilisateur peut être amené à prendre des mesures supplémentaires. Les câbles de sortie ne doivent pas dépasser 10 mètres de longueur.
- Page 15 9. Glossaire Autonomie Temps pendant lequel les équipements sont alimentés par l’ASI fonctionnant sur batterie. Alimentation Sans Interruption Page 14 614-09405-00 - 3S EMEA_FR...
- Page 16 Page 15 614-09405-00 - 3S EMEA_FR...
- Page 17 Page 16 614-09405-00 - 3S EMEA_FR...
