Manuels Connexes pour Cisco WAP121
Sommaire des Matières pour Cisco WAP121

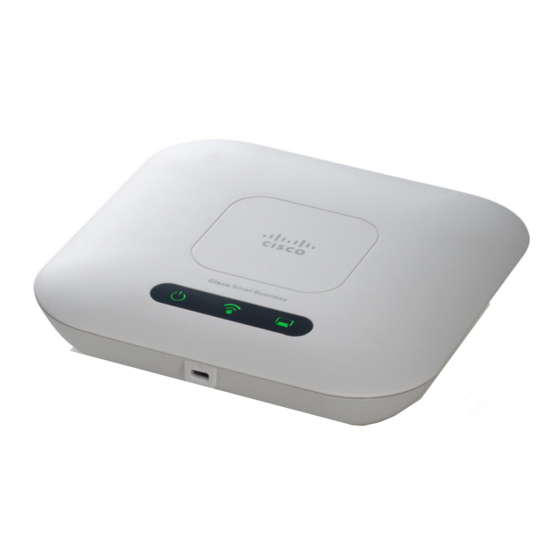

- Page 1 Guide de démarrage rapide Points d'accès sans fil N Cisco WAP121 et WAP321...
-
Page 2: Avant De Commencer
Bienvenue Merci d'avoir choisi les points d'accès sans fil Cisco WAP121 ou WAP321. Le point d'accès à fréquence fixe Cisco WAP321 est compatible avec la norme 802.11n et permet de sélectionner la bande radio 2,4 GHz ou 5 GHz. Le point d'accès Cisco WAP121 est une version monobande 2,4 GHz du Cisco WAP321. -
Page 3: Fonctions Des Points D'accès Sans Fil
• Port Ethernet RJ-45 : utilisez ce port Gigabit Ethernet (802.3) à détection automatique pour connecter vos équipements réseau, tels que des ordinateurs, des routeurs ou des commutateurs. Cisco vous recommande vivement d'utiliser un câble de Cat 5e ou supérieure pour la connectivité... -
Page 4: Conseils Relatifs À L'emplacement
LAN de secours Masque de sous-réseau 255.255.255.0 Si vous utilisez un routeur Cisco de la série RV, la plage d'adresses par défaut pour l'adresse attribuée par le serveur DHCP inclut les valeurs comprises entre 192.168.1.100 et 192.168.1.254. Tout appareil relié au même réseau LAN aura une adresse IP attribuée dont la valeur se situe... -
Page 5: Montage Mural Ou Au Plafond
Montage mural ou au plafond Les points d'accès Cisco WAP121 et WAP321 peuvent être fixés au mur ou au plafond. Un kit de montage mural est fourni avec votre appareil. Le kit est conçu pour installer votre appareil au mur ou au plafond. Les dimensions de ce kit se présentent comme suit :... - Page 6 Si aucune alimentation PoE n'est fournie, branchez l'adaptateur É TAPE secteur pour alimenter l'appareil (Cisco WAP121). Pour le Cisco WAP321, l'adaptateur secteur est vendu séparément. Après avoir procédé à l'installation, toutes les DEL devraient être actives. Consultez la section Vérification de l'installation matérielle, page 7...
-
Page 7: Vérification De L'installation Matérielle
• Liaison FE détectée pour le Cisco WAP321 Clignotant Transmission/réception de données. Si vous avez besoin d'aide pour la résolution d'un problème, EMARQUE consultez la communauté d'assistance Cisco sur www.cisco.com/go/ smallbizsupport. Points d'accès sans fil N Cisco WAP121 et WAP321... -
Page 8: Configuration
É TAPE L'accès et l'administration des points d'accès sans fil peuvent être réalisés à l'aide des outils et des services réseau Cisco, y compris l'utilitaire Cisco FindIT Network Discovery Utility qui vous permet de détecter automatiquement tous les appareils Cisco pris en charge dans le même segment du réseau local que votre ordinateur. -
Page 9: Étapes Supplémentaires Recommandées
Saisissez l'adresse du serveur DHCP par défaut dans le champ É TAPE Adresse, puis appuyez sur la touche Entrée. Saisissez le nom d'utilisateur par défaut cisco et le mot de passe É TAPE cisco dans les champs Nom d'utilisateur et Mot de passe. - Page 10 Dans l'interface de l'utilitaire Cisco FindIT, placez le curseur de votre souris sur le nom de l'appareil. L'adresse IP de l'appareil s'affiche ainsi que d'autres informations. Ouvrez une fenêtre de commande en sélectionnant Démarrer > É TAPE Exécuter, puis tapez cmd.
- Page 11 IP statique par défaut suivante : 192.168.1.245 et un masque par défaut de 255.255.255.0. Pour atteindre cette adresse IP, assurez-vous que votre ordinateur est sur le réseau 192.168.1.xxx. Points d'accès sans fil N Cisco WAP121 et WAP321...
- Page 12 RESET à l'aide d'un trombone déplié durant plus de 10 secondes lorsque l'appareil est sous tension. – Toutes les DEL s'éteignent. – Relâchez le bouton RESET lorsque la DEL POWER s'allume. Points d'accès sans fil N Cisco WAP121 et WAP321...
-
Page 13: Pour En Savoir Plus
Demandes Open Source www.cisco.com/go/ Cisco smallbiz_opensource_request Cisco Partner Central www.cisco.com/web/partners/sell/smb (connexion partenaire requise) Documentation sur les produits Guide d'administration www.cisco.com/go/100_wap_resources pour Cisco WAP121 et www.cisco.com/go/300_wap_resources WAP321 Adaptateurs secteur www.cisco.com/go/wap_accessories Cisco Points d'accès sans fil N Cisco WAP121 et WAP321... - Page 14 78-20371-02A0 Cisco et le logo Cisco sont des marques commerciales ou des marques commerciales déposées de Cisco Systems Inc. et/ou de ses filiales aux États-Unis et dans d'autres pays. Pour consulter la liste des marques commerciales Cisco, rendez-vous sur : www.cisco.com/...
