Montage mural du point d'accès à plaque murale
sans fil ACN double radio WAP361 avec PoE
Objectif

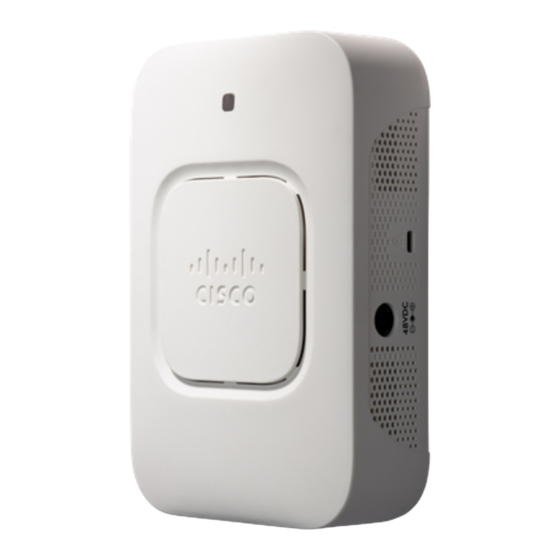

Le point d'accès WAP361 Wireless-AC/N double plaque murale radio avec PoE (Power over
Ethernet) peut être monté sur des murs et des boîtiers de jonction, en orientation verticale,
avec la vis de sécurité sur le dessus et la DEL située au-dessus du logo Cisco.
Cet article explique comment monter le WAP361 à l'aide du kit de montage fourni.
Périphériques pertinents
WAP361
Version du logiciel
1.0.0.16
Montage mural de votre WAP361
Conseils de placement
La température ambiante ne doit pas dépasser 40 °C (104 °F) pour empêcher la surchauffe
du WAP361.
Assurez-vous que l'air circule correctement autour du périphérique.
Le WAP361 doit être à niveau, stable et sécurisé pour l'empêcher de glisser ou de se
déplacer de sa position.
Il est recommandé de monter le WAP361 sur un mur ou un boîtier de jonction.
Kit de montage
Support de montage métallique
2 ordinateurs. Vis M3.5
1 pc. Vis de sécurité (vis torx)
1 pc. Clé de torque
Monter mural votre WAP
Attention : Pour garantir une installation sécurisée, assurez-vous d'utiliser des vis adéquates
et montez le point d'accès à l'aide d'au moins deux vis.
Publicité
Manuels Connexes pour Cisco WAP361
Sommaire des Matières pour Cisco WAP361
- Page 1 WAP361. Assurez-vous que l'air circule correctement autour du périphérique. Le WAP361 doit être à niveau, stable et sécurisé pour l'empêcher de glisser ou de se déplacer de sa position. Il est recommandé de monter le WAP361 sur un mur ou un boîtier de jonction.
- Page 2 Étape 1. Utilisez le support de montage comme modèle pour marquer l'emplacement des trous de montage sur le support. Note: Si vous montez le WAP directement sur un boîtier de jonction, passez à l'étape...
- Page 3 Étape 2. Percez quatre trous pilotes aux emplacements de montage que vous avez marqués.
- Page 4 Note: La taille du trou du pilote varie selon le matériau et son épaisseur que vous avez fixé. Il est recommandé de tester le matériau afin de déterminer la taille de trou idéale pour votre application de montage. Les trous doivent être situés aux coins opposés du support. Étape 3.
- Page 5 Étape 5. Insérez une vis dans chaque trou de montage et serrez-la.
- Page 6 20 livres ou 9 kg. Étape 7. Faites glisser doucement le WAP361 sur la plaque de montage. Le logo Cisco doit être droit avec les ports LAN orientés vers le bas. Si cela est fait correctement, le logement de verrouillage Kensington et le trou de vis de sécurité...
