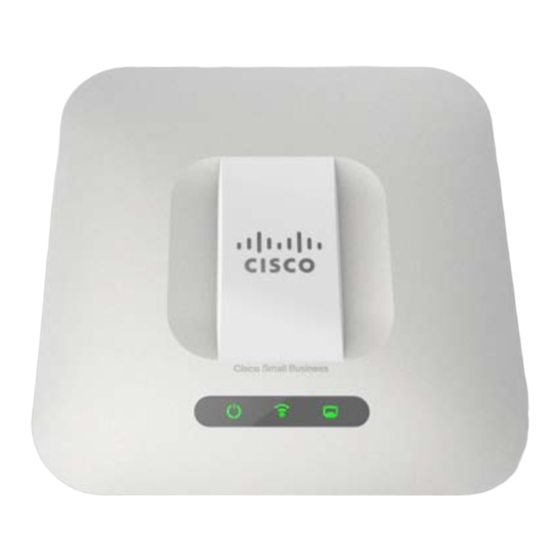

Page 1 GUIDE D'ADMINISTRATION Cisco Small Business Point d'accès WAP551 Wireless-N avec technologie PoE point d'accès WAP561 Wireless-N à sélection de bande avec technologie PoE...
Page 2 Journal Chapitre 3 : Administration System Settings User Accounts Time Settings Log Settings Email Alert HTTP/HTTPS Service Management Access Control Manage Firmware Download/Backup Configuration File Configuration Files Properties Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 3 MAC Filtering Pont WDS WorkGroup Bridge Qualité de service Configuration de WPS WPS Process Chapitre 6 : Sécurité du système Serveur RADIUS Demandeur 802.1X Complexité des mots de passe Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 4 Personnalisation de portail Web Groupes locaux Utilisateurs locaux Clients authentifiés Clients dont l'authentification a échoué Chapitre 10 : Configuration de point unique Présentation de la configuration de point unique Points d'accès Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 5 Gestion des canaux Voisinage sans fil Annexe A : Codes des motifs des messages de désauthentification Tableau des codes des motifs de désauthentification Annexe B : Pour en savoir plus Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 6 DNS (Domain Name System, système de noms de domaine) pour créer un nom de domaine contenant l'adresse IPv6, puis utiliser ce nom de domaine dans la barre d'adresse à la place de l'adresse IPv6. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 7 IP d'un serveur DHCP. Sinon, sélectionnez Static IP Address pour configurer manuellement l'adresse IP. Pour obtenir une description de ces champs, reportez-vous à Paramètres d'adresse VLAN et IPv4. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 8 Security et VLAN ID), vous configurez ces paramètres pour l'interface Radio1 en premier lieu. Puis, pour les périphériques WAP561, les fenêtres apparaissent à nouveau afin de vous permettre de configurer ces paramètres pour l'interface Radio 2. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 9 ÉTAPE 21 the VLAN ID. Spécifiez un ID de VLAN pour le réseau invité. L'ID de VLAN du réseau invité doit ÉTAPE 22 être différent de l'ID de VLAN de gestion. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 10 S'ils sont corrects, cliquez sur Submit. Vos paramètres de configuration WAP sont ÉTAPE 27 enregistrés et une fenêtre de confirmation apparaît. Cliquez sur Terminer. La fenêtre Getting Started apparaît. ÉTAPE 28 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 11 État du réseau sans fil Interfaces réseau Accès rapide Modifier le mot de passe du compte User Accounts Mettre à niveau le microprogramme Manage Firmware du périphérique Sauvegarder/Restaurer la Download/Backup configuration Configuration File Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 12 WAP. Si un élément du menu principal est précédé d'une flèche, choisissez de développer et d'afficher le sous-menu de chaque groupe. Vous pouvez ensuite sélectionner l'élément de sous-menu souhaité pour ouvrir la page associée. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 13 Affiche à nouveau la page en cours avec les dernières données. Enregistrer Enregistre les paramètres ou la configuration. Mettre à jour Met à jour la configuration initiale avec les nouvelles informations. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 14 Clients associés • Associations de client TSPEC • État et statistiques TSPEC • Statistiques de point d'accès TSPEC • Statistiques sur la radio • État des alertes par e-mail • Journal Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 15 La page System Summary affiche les informations suivantes : • PID VID : modèle et version du matériel WAP. • Serial Number : numéro de série du périphérique Cisco WAP. • Base MAC Address : adresse MAC WAP. • Firmware Version (Active Image) : numéro de version du microprogramme de l'image active.
Page 16 Enabled ou Disabled), l'adresse MAC associée à l'interface radio (ou les deux interfaces radio dans le cas des périphériques WAP561), le mode 802. 1 1 (a/b/g/n) et le canal utilisé par l'interface. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 17 Dans le cas des périphériques WAP561, WLAN0 et WLAN1 précèdent le nom de l'interface de point d'accès virtuel afin d'indiquer l'interface radio (WLAN0 représente la radio 1 et WLAN1 représente la radio 2). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 18 VLAN ID : ID de réseau local virtuel (VLAN). Vous pouvez utiliser des VLAN pour créer plusieurs réseaux internes et invités sur le même périphérique WAP. L'ID de VLAN (VLAN ID) est défini dans l'onglet VAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 19 WAP. Cet état n'affiche pas l'état d'authentification ou d'association IEEE 802. 1 X. Quelques points importants sont à garder à l'esprit en ce qui concerne ce champ : Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 20 été admis. • Up Time : temps pendant lequel le client a été associé au périphérique WAP. Vous pouvez cliquer sur Actualiser pour actualiser l'écran et afficher les informations les plus récentes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 21 : uplink : du client vers le périphérique (liaison montante). downlink : du périphérique vers le client (liaison descendante). bidirectional : dans les deux sens (liaison bidirectionnelle). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 22 Packets : nombre de paquets excédentaires par rapport à un TSPEC admis. Bytes : nombre d'octets pour lesquels aucun TSPEC n'a été établi et avec une admission requise par le périphérique WAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 23 Access Category : catégorie d'accès actuelle associée à ce flux de trafic (voix ou vidéo). • Status : indique si la session TSPEC est activée (démarrée) ou désactivée (arrêtée) pour la catégorie d'accès correspondante. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 24 Total Video Bytes : nombre total d'octets vidéo de flux de trafic envoyés (dans la table Transmit) ou reçus (dans la table Received) par ce périphérique WAP pour ce point d'accès virtuel. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 25 Bytes Received : nombre total d'octets reçus par le périphérique WAP. • Bytes Transmitted : nombre total d'octets transmis par le périphérique WAP. • Packets Receive Dropped : nombre de paquets reçus par le périphérique WAP et abandonnés. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 26 être décryptées par la radio. Les trames peuvent être abandonnées parce qu'elles n'ont pas été décryptées ou parce qu'elles ont été décryptées avec une option de confidentialité non prise en charge par le périphérique WAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 27 0. • Time Last Email Sent : jour, date et heure d'envoi du dernier message électronique. Vous pouvez cliquer sur Actualiser pour afficher les informations les plus récentes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 28 Description : description de l'événement. Vous pouvez cliquer sur Actualiser pour actualiser l'écran et afficher les informations les plus récentes. Cliquez sur Effacer tout pour effacer toutes les entrées du journal. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 29 HTTP/HTTPS Service • Management Access Control • Manage Firmware • Download/Backup Configuration File • Configuration Files Properties • Copy/Save Configuration • Reboot • Discovery—Bonjour • Capture de paquets • Support Information Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 30 Nom d'utilisateur : cisco • Mot de passe : cisco Vous pouvez utiliser la page User Accounts pour configurer un maximum de quatre utilisateurs supplémentaires et modifier le mot de passe d'un utilisateur. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 31 Sélectionnez Administration > User Accounts dans le volet de navigation. ÉTAPE 1 La table des comptes d'utilisateur affiche les utilisateurs actuellement configurés. L'utilisateur cisco est préconfiguré dans le système pour avoir les privilèges de lecture/écriture. Tous les autres utilisateurs peuvent disposer de l'accès en lecture seule, mais pas de l'accès en lecture/écriture.
Page 32 ÉTAPE 1 La table des comptes d'utilisateur affiche les utilisateurs actuellement configurés. L'utilisateur cisco est préconfiguré dans le système pour avoir les privilèges de lecture/écriture. Le mot de passe de l'utilisateur cisco peut être modifié. Sélectionnez l'utilisateur à configurer et cliquez sur Edit.
Page 33 Pour le champ System Clock Source, sélectionnez Manually. ÉTAPE 1 Définissez les paramètres suivants : ÉTAPE 2 • System Date : sélectionnez le jour, le mois et l'année actuels dans les listes déroulantes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 34 L'activation de la journalisation persistante peut épuiser la mémoire flash (non AVERTISSEMENT volatile) et dégrader les performances réseau. Activez uniquement la journalisation persistante pour déboguer un problème. Veillez à désactiver la journalisation persistante une fois que vous avez débogué le problème. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 35 WAP à journaliser sur le serveur de journalisation distant. La collecte du serveur de journalisation distant pour les messages syslog du périphérique WAP offre les fonctions suivantes : • Permet l'agrégation des messages syslog depuis plusieurs points d'accès Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 36 Si vous avez désactivé un hôte Remote Log et que vous cliquez sur Save, vous désactivez alors la journalisation distante. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 37 • Log Duration : choisissez la fréquence à laquelle les messages planifiés sont envoyés. La plage est comprise entre 30 et 1 440 minutes. La valeur par défaut est 30 minutes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 38 à l'adresse e-mail complète incluant le domaine (par exemple, Nom@exemple.com). Le compte spécifié sera utilisé en tant qu'adresse e-mail de l'expéditeur. Le nom d'utilisateur peut être constitué de 1 à 64 caractères alphanumériques. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 39 SMTP Server : plus.smtp.mail.yahoo.com SMTP Port : 465 ou 587 Username : votre adresse e-mail sans le nom du domaine, telle que monNom (sans @yahoo.com) Password : votre mot de passe de compte Yahoo Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 40 à l'utilitaire de configuration de périphérique WAP. Lorsque le délai d'expiration est atteint, l'utilisateur est automatiquement déconnecté. La plage est comprise entre 1 et 60 minutes. La valeur par défaut est 10 minutes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 41 Dans la zone Certificate File Status, vous pouvez voir s'il existe déjà un certificat sur le périphérique WAP et obtenir les informations suivantes sur celui-ci : • Certificate File Present • Certificate Expiration Date • Certificate Issuer Common Name Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 42 WAP. Si la liste de contrôle d'accès de gestion est activée, l'accès via le Web et SNMP est limité aux hôtes IP spécifiés. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 43 Si la mise à niveau échoue, le microprogramme d'origine reste l'image principale. Lorsque vous mettez à niveau le microprogramme, le point d'accès conserve les REMARQUE informations de configuration existantes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 44 Le nom de fichier ne peut pas contenir les éléments suivants : espaces, <, >, | , \, : , (, ), &, ; , #, ? , * et au moins deux points successifs. Renseignez TFTP Server IPv4 Address, puis cliquez sur Upgrade. ÉTAPE 4 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 45 Pour vous assurer que la mise à niveau du micrologiciel s'est correctement ÉTAPE 4 effectuée, connectez-vous à l'interface utilisateur, affichez la page Upgrade Firmware, puis vérifiez la version active du microprogramme. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 46 Pour une sauvegarde TFTP uniquement, renseignez Destination File Name avec ÉTAPE 4 une extension .xml. Incluez également le chemin d'accès à l'emplacement de stockage du fichier sur le serveur, puis renseignez TFTP Server IPv4 Address. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 47 Pour un téléchargement TFTP uniquement, renseignez Source File Name avec ÉTAPE 4 une extension .xml. Incluez le chemin d'accès à l'emplacement du fichier sur le serveur, puis renseignez TFTP Server IPv4 Address. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 48 Sélectionnez Administration > Configuration Files Properties dans le volet de ÉTAPE 1 navigation. Sélectionnez le type de fichier Startup Configuration ou Backup Configuration. ÉTAPE 2 Cliquez sur Clear Files. ÉTAPE 3 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 49 Pour Destination File Name, sélectionnez le type de fichier à remplacer par le ÉTAPE 3 fichier que vous copiez. Cliquez sur Save pour commencer la copie. ÉTAPE 4 Une fois l'opération terminée, une fenêtre affiche le message Copy Operation Successful. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 50 Le Périphérique WAP notifie les types de service suivants : • Description d'appareils spécifiques à Cisco (csco-sb) : ce service permet aux clients de détecter les périphériques WAP Cisco et d'autres produits déployés sur des réseaux de petites entreprises. •...
Page 51 802. 1 1. • Les paquets 802.3 reçus et transmis sur l'interface Ethernet. • Les paquets 802.3 reçus et transmis sur les interfaces logiques internes, telles que les interfaces VAP et WDS. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 52 Local File : les paquets capturés sont stockés dans un fichier sur le périphérique WAP. Remote : les paquets capturés sont redirigés en temps réel vers un ordinateur externe qui exécute l'outil Wireshark. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 53 Ko. La plage est comprise entre 64 et 4 096. La valeur par défaut est 1 024. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 3 de démarrage. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 54 Si un pare-feu est installé entre l'ordinateur Wireshark et le périphérique WAP, le trafic de ces ports doit être autorisé à traverser le pare-feu. Le pare-feu doit aussi être configuré pour autoriser l'ordinateur Wireshark à initier une connexion TCP vers le périphérique WAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 55 L'interface peut être l'une des suivantes : Interface bridge Linux dans le périphérique WAP --rpcap://[192.168.1.220]:2002/brtrunk Interface LAN filaire -- rpcap://[192.168.1.220]:2002/eth0 Trafic VAP0 sur radio 1 -- rpcap://[192.168.1.220]:2002/wlan0 Trafic 802.11 -- rpcap://[192.168.1.220]:2002/radio1 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 56 Wireshark via l'une des interfaces réseau. Selon l'emplacement de l'outil Wireshark, le trafic peut être envoyé sur une interface Ethernet ou l'une des radios. Pour éviter un flux de trafic causé par le suivi des paquets, le périphérique WAP Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 57 Par défaut, les paquets capturés sont stockés dans le fichier de dossiers /tmp/apcapture.pcap sur le périphérique WAP. Renseignez TFTP Server IPv4 Address dans le champ prévu à cet effet. ÉTAPE 3 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 58 Information dans le volet de navigation. Cliquez sur Download pour générer le fichier à partir des paramètres système actuels. Après un bref instant, une fenêtre s'affiche pour vous permettre d'enregistrer le fichier sur votre ordinateur. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 59 • Si cette option est désactivée, vous pouvez configurer manuellement la vitesse du port et le mode duplex. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 60 VLAN non balisé. La valeur par défaut est 1. Le trafic sur le VLAN que vous spécifiez dans ce champ n'est pas balisé avec un ID de VLAN lors de son transfert sur le réseau. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 61 Configurez les paramètres IPv4 suivants : ÉTAPE 3 • Connection Type : par défaut, le client DHCP sur le Point d'accès Cisco WAP551 et WAP561 diffuse automatiquement les demandes d'informations de réseau. Si vous voulez utiliser une adresse IP statique, vous devez désactiver le client DHCP et configurer manuellement l'adresse IP ainsi que...
Page 62 Static IPv6 Address Prefix Length : longueur de préfixe de l'adresse statique, à savoir un entier compris entre 0 et 128. La valeur par défaut est 0. • Static IPv6 Address Status : une des valeurs suivantes apparaît : Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 63 être arrêtés et redémarrés. Toutefois, dans ce cas, il se peut que le périphérique WAP perde sa connectivité. Nous vous recommandons de modifier les paramètres du périphérique WAP lorsqu'une perte de connectivité peut affecter vos clients sans fil. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 64 ISATAP en une adresse IP. Le périphérique WAP n'envoie des requêtes DNS que lorsque l'adresse IP du routeur ISATAP est inconnue. La plage valide va de 120 à 3600 secondes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 65 Lorsque le tunnel a été établi, les valeurs ISATAP IPv6 Link Local Address et ISATAP IPv6 Global Address s'affichent sur la page. Il s'agit des adresses des interfaces IPv6 virtuelles avec le réseau IPv4. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 66 Les paramètres radio contrôlent directement le comportement de la radio dans le périphérique WAP et son interaction avec le support physique, à savoir le type de signal émis par le périphérique WAP et la façon dont il procède. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 67 à la fréquence 2,4 GHz peuvent se connecter au périphérique WAP. 5 GHz 802. 1 1n—Seuls les clients 802. 1 1n fonctionnant à la fréquence 5 GHz peuvent se connecter au périphérique WAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 68 Dans la zone Advanced Settings, définissez les paramètres suivants : ÉTAPE 5 • Short Guard Interval Supported : ce champ est uniquement disponible si le mode radio sélectionné inclut 802. 1 1n. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 69 Entrez un entier compris entre 20 et 2 000 millisecondes. La valeur par défaut est 100 millisecondes. • DTIM Period : période DTIM (Delivery Traffic Information Map). Entrez un entier compris entre 1 et 255 balises. La valeur par défaut est 2 balises. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 70 • RTS Threshold : valeur de seuil Request to Send (RTS). La plage de nombres entiers valides est comprise entre 0 et 2 347. La valeur par défaut est 2 347. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 71 Ce paramètre peut être utile dans un environnement offrant une lecture vidéo à multidiffusion sans fil, pourvu que les clients sans fil prennent en charge le débit configuré. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 72 Par défaut, l'option Multicast/Broadcast Rate Limiting est désactivée. Tant que vous n'activez pas l'option Multicast/Broadcast Rate Limiting, les champs suivants sont désactivés : Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 73 • TSPEC Video ACM Mode : régule le contrôle d'admission obligatoire pour la catégorie d'accès vidéo. Par défaut, le mode TSPEC Video ACM est désactivé. Les options sont les suivantes : Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 74 être arrêtés et redémarrés. Toutefois, dans ce cas, il se peut que le périphérique WAP perde sa connectivité. Nous vous recommandons de modifier les paramètres du périphérique WAP lorsqu'une perte de connectivité peut affecter vos clients sans fil. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 75 RF. • MAC Address : adresse MAC du point d'accès non autorisé. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 76 • Band : mode IEEE 802. 1 1 utilisé sur le point d'accès non autorisé. (Par exemple, IEEE 802. 1 1a, IEEE 802. 1 1b, IEEE 802. 1 1g.) Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 77 Les points d'accès approuvés sont déplacés vers la Trusted AP List. Dans la zone Download/Backup Trusted AP List, sélectionnez Backup (AP to PC). ÉTAPE 2 Cliquez sur Enregistrer. ÉTAPE 3 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 78 Known AP List. Cliquez sur Enregistrer. ÉTAPE 4 Une fois l'importation terminée, l'écran s'actualise et les adresses MAC des points d'accès du fichier importé apparaissent dans la Known AP List. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 79 VID peut avoir n'importe quelle valeur comprise entre 1 et 4 094 inclus. Les périphériques WAP551 et WAP561 prennent 17 VLAN actifs (16 pour le WLAN plus un VLAN de gestion). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 80 Paramètres d'adresse VLAN et IPv4. • SSID Name : nom du réseau sans fil. Le SSID est une chaîne alphanumérique constituée de 32 caractères maximum. Choisissez un SSID unique pour chaque VAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 81 Dynamic WEP, configurez Radio sur le mode 802. 1 1a ou 802. 1 1b/g (voir Radio). Le mode 802. 1 1n restreint l'utilisation de Static WEP ou Dynamic WEP en tant que mode de sécurité. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 82 Save lorsque vous avez terminé. Ces sections décrivent les paramètres de sécurité que vous définissez, en fonction de votre sélection dans la liste Security de la page Networks. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 83 Les clés que vous saisissez dépendent du type de clé sélectionné : ASCII—Inclut les lettres alphabétiques majuscules et minuscules, les chiffres numériques et les symboles spéciaux comme @ et #. Hex—Inclut les chiffres 0 à 9 et les lettres A à F. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 84 WAP. En outre, les stations clientes configurées pour utiliser le WEP en mode Open System (Shared Key désactivé) peuvent s'associer au périphérique WAP même si elles ne disposent pas de la clé WEP correcte. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 85 Le périphérique WAP requiert un serveur RADIUS prenant en charge EAP, tel que le Microsoft Internet Authentication Server. Pour fonctionner avec les clients Microsoft Windows, le serveur d'authentification doit prendre en charge Protected EAP (PEAP) et MSCHAP V2. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 86 Server IP Address 2 à 4 ou Server IPv6 Address 2 à 4 : jusqu'à trois adresses de serveur RADIUS IPv4 ou IPv6 de sauvegarde. Si l'authentification auprès du serveur principal échoue, une tentative est effectuée sur chaque serveur de sauvegarde configuré. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 87 Le PSK est uniquement utilisé pour le contrôle initial des informations d'identification. WPA Personal est également appelé WPA-PSK. Ce mode de sécurité est rétrocompatible pour les clients sans fil qui prennent en charge le WPA d'origine. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 88 également la longueur de la clé. Lorsque la fonction de contrôle de la complexité WPA-PSK est activée, la clé n'est pas acceptée si elle ne respecte pas les critères minimaux. Pour obtenir Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 89 WAP que le client utilise actuellement vers le périphérique WAP cible. L'activation de cette fonction permet d'accélérer l'authentification pour les clients en itinérance qui se connectent à plusieurs points d'accès. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 90 IP du serveur RADIUS que tous les VAP utilisent par défaut (par exemple, 192. 1 68. 1 0.23). Si IPv6 est sélectionné, saisissez l'adresse IPv6 du serveur RADIUS global principal (par exemple, 2001:DB8:1234::abcd). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 91 (monodiffusion) pour chaque client associé au VAP. La plage valide est comprise entre 0 et 86 400 secondes. La valeur 0 indique que la clé de session n'est pas actualisée. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 92 Pour ajouter un profil, saisissez un nom de profil dans la zone de texte Scheduler ÉTAPE 3 Profile Configuration, puis cliquez sur Add. Le nom de profil peut comporter jusqu'à 32 caractères alphanumériques. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 93 Pour être mis en œuvre, un profil de planificateur doit être associé à une interface REMARQUE radio ou une interface VAP. Reportez-vous à la page Scheduler Association. Pour supprimer une règle, sélectionnez le profil dans la colonne Profile Name, puis REMARQUE cliquez sur Delete. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 94 Pour modifier les paramètres d'utilisation de la bande passante : Sélectionnez Wireless > Bandwidth Utilization dans le volet de navigation. ÉTAPE 1 Cochez Enable pour activer Bandwidth Utilization ou décochez Enable pour la ÉTAPE 2 désactiver. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 95 être configuré pour accorder l'accès uniquement aux adresses MAC spécifiées dans la liste, ou pour interdire l'accès uniquement aux adresses spécifiées dans la liste. Vous pouvez ajouter un maximum de 512 adresses MAC dans la liste de filtrage. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 96 être arrêtés et redémarrés. Toutefois, dans ce cas, il se peut que le périphérique WAP perde sa connectivité. Nous vous recommandons de modifier les paramètres du périphérique WAP lorsqu'une perte de connectivité peut affecter vos clients sans fil. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 97 Périphérique WAP sert de connexion entre deux périphériques WAP qui sont trop éloignés pour être à portée cellulaire. Lorsqu'il fonctionne en tant que répéteur, le Périphérique WAP n'a aucune connexion filaire au réseau local (LAN) et Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 98 : • WDS fonctionne seulement avec les périphériques Cisco WAP551 et Cisco WAP561. • Tous les périphériques WAP Cisco intégrés à une liaison WDS doivent avoir les paramètres identiques suivants : Radio IEEE 802. 1 1 Mode Channel Bandwidth Channel (l'option Auto n'est pas recommandée)
Page 99 être arrêtés et redémarrés. Toutefois, dans ce cas, il se peut que le périphérique WAP perde sa connectivité. Nous vous recommandons de modifier les paramètres du périphérique WAP lorsqu'une perte de connectivité peut affecter vos clients sans fil. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 100 La clé WPA-PSK est une chaîne de 8 caractères minimum et de 63 caractères maximum. Les caractères acceptés sont les lettres alphabétiques majuscules et minuscules, les chiffres numériques et les symboles spéciaux comme @ et #. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 101 WDS est une meilleure solution et doit être préférée à la solution WorkGroup Bridge. Utilisez WDS si vous effectuez un pontage des périphériques Cisco WAP121, WAP321, WAP551 et WAP561. Si ce n'est pas le cas, optez pour WorkGroup Bridge. Lorsque la fonction WorkGroup Bridge est activée, les configurations VAP ne sont pas appliquées ;...
Page 102 ÉTAPE 3 souhaitez configurer le mode WorkGroup Bridge (Radio 1 ou Radio 2). Définissez les paramètres suivants pour l'interface cliente d'infrastructure ÉTAPE 4 (montante) : • SSID : SSID du BSS. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 103 SSID Broadcast : indiquez si vous souhaitez que le SSID descendant soit diffusé. La diffusion SSID est activée par défaut. • Security : type de sécurité à utiliser pour l'authentification. Les choix possibles sont : None Static WEP WPA Personal Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 104 (via les fenêtres de contention) pour la transmission. Les paramètres EDCA (Enhanced Distributed Channel Access) du WAP affectent le trafic transmis du périphérique WAP vers la station cliente. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 105 Data 3 (Background) : file d'attente de basse priorité, haut débit. Les données en bloc nécessitant un débit maximal et dont la rapidité n'est pas essentielle sont envoyées vers cette file d'attente (les données FTP, par exemple). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 106 être supérieure à celle du champ Minimum Contention Window. • Maximum Burst (WAP only) : paramètre EDCA WAP qui s'applique uniquement au trafic ente le WAP et la station cliente. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 107 APSD, qui est une méthode de gestion de l'alimentation. APSD est recommandée si les téléphones VoIP accèdent au réseau via le périphérique WAP. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 5 de démarrage. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 108 à effectuer l'inscription, bien que cela ne soit pas nécessaire.) L'utilisateur déclenche l'inscription en appuyant sur un bouton situé sur le périphérique client. L'administrateur du Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 109 Le code PIN est soit un numéro à huit chiffres qui utilise son dernier chiffre comme valeur de somme de contrôle, soit un numéro à quatre chiffres sans somme de contrôle. Chacun de ces nombres peut commencer par des zéros. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 110 BSS compatible WPS. Cette fonctionnalité est très utile pour les déploiements prêts à l'emploi, c'est-à-dire lorsqu'un administrateur associe simplement un nouveau périphérique WAP à un réseau local (LAN) pour la première fois. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 111 WAP équipé d'un registre intégré appuie sur un bouton (matériel ou logiciel) similaire. Cette séquence commence le processus d'inscription et le périphérique client intègre le réseau. Même si les périphériques WAP Cisco ne comportent pas de bouton physique, l'administrateur peut initier l'inscription pour un VAP donné...
Page 112 Le protocole WPS peut définir les paramètres suivants pour un VAP compatible WPS sur un périphérique WAP : • SSID réseau • Options de gestion des clés (WPA-PSK, ou WPA-PSK et WPA2-PSK) • Options de chiffrement (CCMP/AES, ou TKIP et CCMP/AES) Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 113 Bien que les périphériques WAP prennent en charge WPS version 2.0, le Périphérique WAP interagit avec les candidats à l'inscription et les registres qui sont certifiés par Wi-Fi Alliance comme étant conformes à la version 1.0 du protocole WPS. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 114 Définissez les paramètres de l'instance WPS : ÉTAPE 3 • WPS Instance ID : identifiant de l'instance. Puisqu'il n'y a qu'une seule instance, la seule option est wps1. • WPS Mode : active ou désactive l'instance. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 115 S'il est temporaire, il affiche la durée de la période de verrouillage. Si le mode de verrouillage est désactivé, l'état Disabled apparaît. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 116 Vous avez alors deux minutes pour saisir le code PIN du WAP dans l'interface ÉTAPE 4 logicielle du périphérique client. Le code PIN du WAP est configuré sur la page Configuration de WPS. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 117 WPS Status : indique si l'instance WPS sélectionnée est activée ou désactivée. • WPS Configuration State : spécifie si le VAP sera configuré à partir du registre externe dans le cadre du processus WPS. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 118 Si le champ est défini sur Configured, alors ces valeurs sont configurées par l'administrateur. Vous pouvez cliquer sur Refresh pour mettre à jour la page avec les informations REMARQUE d'état actualisées. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 119 RADIUS fonctionne en mode IPv4 ou IPv6 par rapport aux serveurs globaux. Un des serveurs joue toujours le rôle de serveur principal, tandis que les autres font office de serveurs de sauvegarde. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 120 Le serveur défini à l'adresse Server IP (IPv6) Address 2 utilise la clé Key 2, le serveur défini à l'adresse Server IP (IPv6) Address 3 utilise la clé Key 3, etc. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 121 Administrative Mode : active la fonctionnalité de demandeur 802. 1 X. • EAP Method : algorithme à utiliser pour le cryptage des noms d'utilisateur et des mots de passe utilisés lors de l'authentification. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 122 Ce champ contient la valeur Yes si ce fichier est présent. La valeur par défaut est No. • Certificate Expiration Date : indique la date d'expiration du fichier de certificat SSL HTTP. La plage est une date valide. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 123 être représentées dans la chaîne de mot de passe. Les quatre classes de caractères possibles sont les lettres majuscules, les lettres minuscules, les chiffres et les caractères spéciaux disponibles sur un clavier standard. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 124 WAP de contrôler les clés WPA-PSK en fonction des critères que vous configurez. Si vous désactivez cette case à cocher, aucun de ces paramètres ne sera utilisé. La complexité WPA-PSK est désactivée par défaut. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 125 8 et 16 caractères. La valeur par défaut est 8. Activez cette case à cocher pour rendre le champ modifiable et activer cette condition. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 4 de démarrage. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 126 Si vous activez ce mode, vous pouvez également activer ou désactiver le mode QoS de client sur des points d'accès virtuels spécifiques. Reportez-vous au paramètre Client QoS Mode à la page Association de la QoS de client. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 127 Sélectionnez Client QoS > ACL dans le volet de navigation. ÉTAPE 1 Spécifiez le nom de l'ACL. ÉTAPE 2 Sélectionnez le type d'ACL à ajouter. ÉTAPE 3 Ajoutez l'ACL. ÉTAPE 4 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 128 Si des règles existent déjà (même si elles ont été créées en vue d'être utilisées avec d'autres ACL), vous pouvez sélectionner le numéro de la règle à ajouter à l'ACL sélectionnée ou à modifier. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 129 Select From List. • Source IP Address : nécessite que l'adresse IP source d'un paquet corresponde à l'adresse répertoriée ici. Entrez une adresse IP dans le champ approprié pour appliquer ces critères. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 130 Un masque générique égal à 255.255.255.255 indique qu'aucun bit n'est important. Un masque générique égal à 0.0.0.0 indique en revanche que tous les bits sont importants. Ce champ est requis lors de la sélection de l'adresse IP source. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 131 Precedence comprise entre 0 et 7. • IP TOS Bits : spécifie une valeur relative à l'utilisation des bits du type de service du paquet dans l'en-tête IP en guise de critères de correspondance. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 132 Destination IPv6 Address : sélectionnez ce champ pour exiger que l'adresse IPv6 de destination d'un paquet corresponde à l'adresse répertoriée ici. Entrez une adresse IPv6 dans le champ approprié pour appliquer ces critères. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 133 à comparer à une trame Ethernet. • Source MAC Mask : sélectionnez ce champ et entrez le masque d'adresse MAC source indiquant quels bits de l'adresse MAC source il faut comparer à une trame Ethernet. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 134 Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 5 de démarrage. Pour supprimer une ACL, assurez-vous qu'elle est sélectionnée dans la liste ACL REMARQUE Name-ACL Type, sélectionnez Delete ACL et cliquez sur Enregistrer. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 135 IPv4 : le mappage de classe s'applique uniquement au trafic IPv4 sur le périphérique WAP. • IPv6 : le mappage de classe s'applique uniquement au trafic IPv6 sur le périphérique WAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 136 Source IP Address ou Source IPv6 Address : nécessite que l'adresse IP source d'un paquet corresponde à l'adresse répertoriée ici. Activez la case à cocher et entrez une adresse IP. • Source IP Mask (IPv4 uniquement) : masque d'adresse IP source. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 137 IPv6. Ce nombre est utilisé par les postes finaux pour indiquer la gestion de la QoS dans les routeurs (plage de 0 à 1048575). • IP DSCP : voir la description sous les champs Service Type. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 138 1024 à 49151 : ports inscrits 49152 à 65535 : ports dynamiques et/ou privés • EtherType : compare les critères de correspondance avec la valeur figurant dans l'en-tête d'une trame Ethernet. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 139 MAC. • VLAN ID : ID de VLAN à mettre en correspondance pour les paquets. L'ID de VLAN doit être compris entre 0 et 4095. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 140 Le périphérique WAP peut prendre en charge un maximum de 50 mappages de stratégie. Un mappage de stratégie peut contenir jusqu'à 10 mappages de classe. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 141 Mark IP DSCP : marque tous les paquets du flux de trafic associé avec la valeur IP DSCP que vous sélectionnez dans la liste ou que vous spécifiez. Select from List : liste des types DSCP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 142 DiffServ sont un outil utile pour l'établissement d'une définition générale des micro-flux et de caractéristiques de traitement pouvant être appliquées à chaque client sans fil, entrant et sortant, lors de son authentification sur le réseau. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 143 • ACL Type Up : type d'ACL appliqué au trafic dans la direction entrante (du client vers le périphérique WAP), qui peut être l'une des valeurs ci-dessous : Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 144 QoS appliqués à un client, sélectionnez son adresse MAC dans la liste. • Global QoS Mode : indique si la QoS est activée globalement sur le périphérique WAP. Cet état est configuré à la page Association de la QoS de client. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 145 Après la commutation du paquet ou de la trame vers l'interface sortante, une correspondance avec les règles ACL est vérifiée. Le paquet ou la trame est transmis s'il est autorisé, ou abandonné s'il est refusé. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 146 WAP dans la direction entrante (du client vers le périphérique WAP). • DiffServ Policy Down : nom de la stratégie DiffServ appliquée au trafic issu du périphérique WAP dans la direction sortante (du périphérique WAP vers le client). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 147 Sélectionnez SNMP > General dans le volet de navigation. ÉTAPE 1 Sélectionnez Enabled pour le paramètre SNMP. SNMP est désactivé par défaut. ÉTAPE 2 Spécifiez un Port UDP pour le trafic SNMP. ÉTAPE 3 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 148 63 caractères alphanumériques. Si un nom d'hôte contient plusieurs étiquettes, celles-ci doivent être séparées par un point (.). La série entière d'étiquettes et de points peut comporter jusqu'à 253 caractères. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 149 63 caractères alphanumériques. Si un nom d'hôte contient plusieurs étiquettes, celles-ci doivent être séparées par un point (.). La série entière d'étiquettes et de points peut comporter jusqu'à 253 caractères. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 150 MIB ou exclus de celle-ci. Vous pouvez créer des vues MIB dans le but de contrôler la plage d'OID à laquelle les utilisateurs SNMPv3 peuvent accéder. Le Périphérique WAP prend en charge un maximum de 16 vues. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 151 à une ligne du tableau. Cliquez sur Enregistrer. La vue est ajoutée à la liste des vues SNMPv3 et vos ÉTAPE 4 modifications sont enregistrées dans la configuration initiale. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 152 écriture à la vue MIB par défaut « all ». Les groupes par défaut RO et RW ne peuvent pas être supprimés. REMARQUE Le Périphérique WAP prend en charge un maximum de huit groupes. REMARQUE Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 153 : le groupe ne peut pas créer, ni modifier, ni supprimer des MIB. • Read Views : accès en lecture aux MIB pour le groupe : view-all : le groupe est autorisé à afficher et à lire l'ensemble des MIB. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 154 RWAuth, RWPriv et RO. Vous pouvez définir des groupes supplémentaires à la page SNMP Groups. • Authentication Type : type d'authentification à utiliser dans le cas des demandes SNMPv3 émanant de l'utilisateur, pouvant être l'une des options suivantes : Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 155 IP cible, un port UDP et un nom d'utilisateur SNMPv3. La configuration des utilisateurs SNMPv3 (voir la page Utilisateurs) doit être REMARQUE terminée avant celle des cibles SNMPv3. Le Périphérique WAP prend en charge un maximum de huit cibles. REMARQUE Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 156 Cliquez sur Enregistrer. L'utilisateur est ajouté à la liste des cibles SNMPv3 et vos ÉTAPE 5 modifications sont enregistrées dans la configuration initiale. Pour supprimer une cible SMMP, sélectionnez l'utilisateur dans la liste et cliquez sur REMARQUE Supprimer. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 157 Configuration globale de portail captif • Configuration d'instance • Association d'instance • Personnalisation de portail Web • Groupes locaux • Utilisateurs locaux • Clients authentifiés • Clients dont l'authentification a échoué Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 158 Group Count : nombre de groupes de portail captif actuellement configurés sur le périphérique WAP. Il est possible de configurer jusqu'à deux groupes. Un groupe par défaut existe et ne peut pas être supprimé. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 159 1 à 32 caractères alphanumériques ainsi que le caractère de soulignement. Sélectionnez le nom d'instance dans la liste Captive Port Instances. ÉTAPE 4 Les champs Captive Portal Instance Parameters réapparaissent avec des options supplémentaires. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 160 La plage valide va de 0 à 1440 minutes. La valeur par défaut est de 60 minutes. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 161 Si vous souhaitez utiliser un serveur RADIUS distinct pour l'instance de portail captif, désactivez cette case à cocher et entrez des valeurs dans les champs Server IP Address et Key ci-dessous. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 162 à partir de la page Web Customization. • Delete Instance : supprime l'instance en cours. Cliquez sur Enregistrer. Les modifications que vous avez effectuées sont ÉTAPE 6 enregistrées dans la configuration initiale. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 163 Sélectionnez Captive Portal > Web Portal Customization dans le volet de ÉTAPE 1 navigation. Sélectionnez Créer dans la liste Captive Portal Web Locale. ÉTAPE 2 Vous pouvez créer jusqu'à trois pages d'authentification différentes avec différents paramètres régionaux sur votre réseau. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 164 • Background color : code HTML de la couleur d'arrière-plan au format hexadécimal à 6 chiffres. La plage valide va de 1 à 32 caractères. La valeur par défaut est #BFBFBF. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 165 La plage valide va de 1 à 256 caractères. La valeur par défaut est To start using this service, enter your credentials and click the connect button. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 166 Lorsque des utilisateurs créent un accès à un point d'accès virtuel associé à une instance de portail captif, une page d'authentification apparaît. Vous pouvez personnaliser la page d'authentification avec votre propre logo ou d'autres images. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 167 Sélectionnez les Paramètres régionaux Web de portail captif que vous voulez ÉTAPE 5 configurer. Pour les champs Background Image Name, Logo Image Name ou Account ÉTAPE 6 Image, sélectionnez l'image nouvellement chargée. Cliquez sur Enregistrer. ÉTAPE 7 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 168 à un autre point d'accès virtuel que les utilisateurs invités. Utilisez la page Local Users pour configurer jusqu'à 128 utilisateurs autorisés dans la base de données locale. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 169 Ce paramètre limite la bande passante utilisée pour recevoir des données du réseau. La plage valide va de 0 à 300 Mbits/s. La valeur par défaut est 0. • Delete User : supprime l'utilisateur en cours. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 170 Radio 1. Dans le cas du périphérique WAP561 bibande, ce champ affiche Radio 1 ou Radio 2. • Captive Portal ID : ID de l'instance de portail captif à laquelle l'utilisateur est associé. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 171 Les valeurs possibles sont les suivantes : Guest : l'utilisateur n'a pas besoin d'être authentifié par une base de données. Local : le périphérique WAP utilise une base de données locale pour authentifier les utilisateurs. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 172 Failure Time : heure à laquelle l'échec de l'authentification s'est produit. Un horodatage est inclus, indiquant l'heure de l'échec. Vous pouvez cliquer sur Refresh pour afficher les dernières données en provenance du périphérique WAP. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 173 à l'aide de l'assistant de configuration ou ajouter le périphérique à une configuration de point unique existante. Si vous ne souhaitez pas utiliser l'assistant de configuration, vous pouvez vous servir de l'utilitaire de configuration Web. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 174 Planifiez votre cluster à configuration de point unique. Vérifiez que les ÉTAPE 1 périphériques WAP que vous souhaitez regrouper dans le cluster sont compatibles entre eux. Par exemple, les périphériques Cisco WAP551 peuvent uniquement être regroupés dans un cluster contenant des périphériques Cisco WAP551 ou WAP561.
Page 175 Il écrase et met alors à jour la configuration de tous les périphériques WAP du cluster. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 176 Si la perte du contact avec le cluster est liée à une déconnexion physique ou logique de l'infrastructure LAN, elle peut avoir une incidence sur les services réseau voire sur les clients sans fil, selon la nature de la panne. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 177 Paramètres de configuration radio propagés en mode de configuration de point unique Mode Fragmentation Threshold RTS Threshold Rate Sets Primary Channel Protection Fixed Multicast Rate Broadcast or Multicast Rate Limiting Channel Bandwidth Short Guard Interval Supported Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 178 WAP, d'afficher les membres d'un cluster et de configurer l'emplacement et le nom du cluster sur un membre. Vous pouvez également cliquer sur l'adresse IP d'un membre pour configurer et afficher les données de ce périphérique. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 179 La configuration de point unique fonctionne uniquement sur des périphériques utilisant le même type d'adressage IP. Elle ne fonctionne pas dans les groupes de périphériques WAP dont certains utilisent des adresses IPv4 et d'autres des adresses IPv6. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 180 Dans Cluster name, indiquez le nom de cluster que vous avez configuré sur les ÉTAPE 3 membres du cluster. Dans le champ Location, saisissez une description de l'emplacement physique du ÉTAPE 4 point d'accès, par exemple « Réception » (facultatif). Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 181 IP de ce point d'accès directement dans la barre d'adresse d'un navigateur Web. Pour cela, utilisez la forme d'URL suivante : http://AdresseIPDuPointD'Accès (si vous utilisez le protocole HTTP) https://AdresseIPDuPointD'Accès (si vous utilisez le protocole HTTPS) Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 182 Une adresse MAC est une adresse matérielle unique qui identifie chaque nœud d'un réseau. • Idle : temps d'inactivité d'un client WLAN. Un client WLAN est considéré comme inactif lorsqu'il ne reçoit et ne transmet aucune donnée. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 183 La fonction d'attribution automatique des canaux est désactivée par défaut. L'état de la fonction de gestion des canaux (activé ou désactivé) est propagé aux autres périphériques du cluster à configuration de point unique. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 184 Reportez-vous à la section Affichage des attributions de canaux et configuration des verrouillages pour obtenir des informations sur les attributions de canaux actuelles et proposées. Pour interrompre l'attribution automatique des canaux, cliquez sur Arrêter. ÉTAPE 3 Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 185 Cliquez sur Enregistrer pour mettre à jour le paramètre Locked. Le canal des périphériques verrouillés est le même dans le tableau Current Channel Assignments et le tableau Proposed Channel Assignments. Les périphériques verrouillés conservent leurs canaux actuels. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 186 œuvre et les canaux seront réattribués selon les besoins. • Determine if there is better set of channels every : calendrier des mises à jour automatiques. Une plage d'intervalles allant de 30 minutes à 6 mois est proposée. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 187 Pour chaque point d'accès voisin, les informations suivantes sont affichées : • Display Neighboring APs : sélectionnez l'une des cases d'option suivantes pour modifier la vue : In cluster : affiche uniquement les périphériques WAP voisins qui sont membres du cluster. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 188 élevé (par exemple 20 ou moins) indiquent une puissance de signal moyenne ou faible détectée à partir du voisin, comme le voit le périphérique dont l'adresse IP est affichée en haut de cette colonne. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 189 (dB). • Beacon Interval : intervalle de balise utilisé par le point d'accès. • Beacon Age : date et heure de la dernière balise reçue de ce point d'accès. Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 190 Désassociation due à l'inactivité Désassociation due au fait que le périphérique WAP n'est pas capable de gérer l'ensemble des stations actuellement associées Trame de classe 2 reçue d'une station non authentifiée Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 191 AKMP non valide Version RSNE non prise en charge Capacités RSNE non valides Échec de l'authentification IEEE 802. 1 X Suite de chiffrement rejetée en raison de la stratégie de sécurité Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 192 Pour en savoir plus Cisco fournit une gamme étendue de ressources pour vous aider, ainsi que votre client, à profiter de tous les avantages du système Point d'accès Cisco WAP551 et WAP561. Assistance Communauté d'assistance www.cisco.com/go/smallbizsupport Cisco Small Business Assistance et ressources www.cisco.com/go/smallbizhelp...
Page 193 Pour en savoir plus Cisco Small Business Cisco Partner Central www.cisco.com/web/partners/sell/smb pour les petites entreprises (connexion partenaire requise) Accueil Cisco Small www.cisco.com/smb Business Point d'accès Cisco Small Business WAP551 et WAP561 Wireless-N...
Page 194 Cisco et le logo Cisco sont des marques commerciales ou des marques commerciales déposées de Cisco Systems, Inc. et/ou de ses filiales aux États-Unis et dans d'autres pays. Pour consulter la liste des marques commerciales de Cisco, visitez le site : www.cisco.com/go/trademarks. Les autres marques commerciales mentionnées sont la propriété...

Cisco Small Business WAP551 Guide D'administration

Liens rapides

Manuels Connexes pour Cisco Small Business WAP551

Sommaire des Matières pour Cisco Small Business WAP551
